Серия DIN 6335
DIN 6335-GG
Ручки
Чугун / оцинкованный / нержавеющая сталь / алюминий
Чугун
Исполнения серии DIN 6335
DIN 6335-AL
Ручки
Чугун / оцинкованный / нержавеющая сталь / алюминий
DIN 6335-GG
Ручки
Чугун / оцинкованный / нержавеющая сталь / алюминий
DIN 6335-GG-ZB
Ручки
Чугун / оцинкованный / нержавеющая сталь / алюминий
DIN 6335-NI
Ручки
Чугун / оцинкованный / нержавеющая сталь / алюминий
DIN-6335-AL
Ручки
Чугун / оцинкованный / нержавеющая сталь / алюминий
DIN-6335-NI
Ручки
Чугун / оцинкованный / нержавеющая сталь / алюминий
Изображения

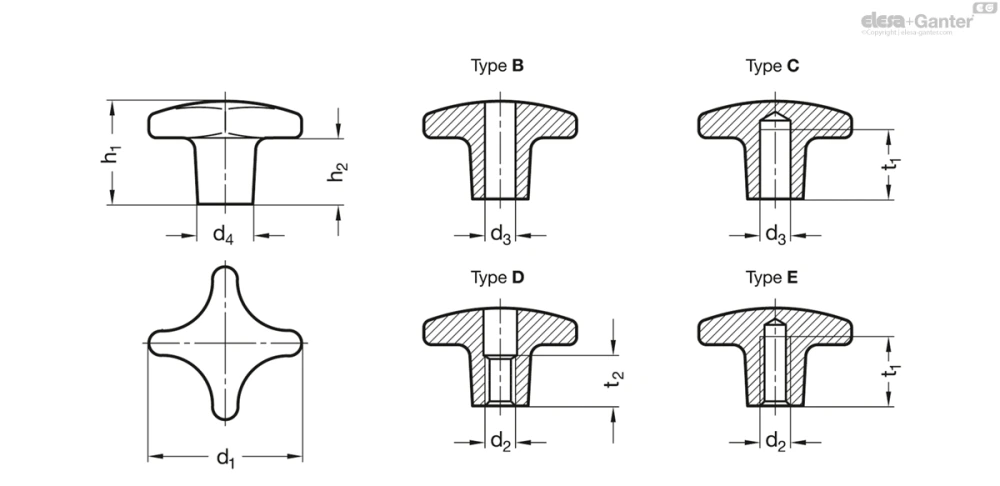

Схемы
DIN 6335-GG
Таблица моделей — Ручки
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| DIN 6335-GG-32-B6-B | 32 | - | B 6 | 12 | 20 | 9 | 12 | 10 | 31 | |
| DIN 6335-GG-40-B8-B | 40 | - | B 8 | 14 | 25 | 13 | 15 | 13 | 47 | |
| DIN 6335-GG-50-B10-B | 50 | - | B 10 | 18 | 32 | 18 | 18 | 16 | 99 | |
| DIN 6335-GG-63-B12-B | 63 | - | B 12 | 20 | 40 | 23 | 22 | 20 | 158 | |
| DIN 6335-GG-80-B16-B | 80 | - | B 16 | 25 | 50 | 28 | 28 | 20 | 332 | |
| DIN 6335-GG-100-B20-B | 100 | - | B 20 | 32 | 63 | 36 | 36 | 25 | 682 | |
| DIN 6335-GG-32-B6-C | 32 | - | B 6 | 12 | 20 | 9 | 12 | 10 | 29 | |
| DIN 6335-GG-40-B8-C | 40 | - | B 8 | 14 | 25 | 13 | 15 | 13 | 49 | |
| DIN 6335-GG-50-B10-C | 50 | - | B 10 | 18 | 32 | 18 | 18 | 16 | 103 | |
| DIN 6335-GG-63-B12-C | 63 | - | B 12 | 20 | 40 | 23 | 22 | 20 | 169 | |
| DIN 6335-GG-80-B16-C | 80 | - | B 16 | 25 | 50 | 28 | 28 | 20 | 341 | |
| DIN 6335-GG-100-B20-C | 100 | - | B 20 | 32 | 63 | 36 | 36 | 25 | 700 | |
| DIN 6335-GG-32-M6-D | 32 | M 6 | - | 12 | 20 | 9 | 12 | 10 | 29 | |
| DIN 6335-GG-40-M8-D | 40 | M 8 | - | 14 | 25 | 13 | 15 | 13 | 53 | |
| DIN 6335-GG-50-M10-D | 50 | M 10 | - | 18 | 32 | 18 | 18 | 16 | 103 | |
| DIN 6335-GG-63-M12-D | 63 | M 12 | - | 20 | 40 | 23 | 22 | 20 | 180 | |
| DIN 6335-GG-80-M16-D | 80 | M 16 | - | 25 | 50 | 28 | 28 | 20 | 329 | |
| DIN 6335-GG-100-M20-D | 100 | M 20 | - | 32 | 63 | 36 | 36 | 25 | 709 | |
| DIN 6335-GG-32-M6-E | 32 | M 6 | - | 12 | 20 | 9 | 12 | 10 | 29 | |
| DIN 6335-GG-40-M8-E | 40 | M 8 | - | 14 | 25 | 13 | 15 | 13 | 52 | |
| DIN 6335-GG-50-M10-E | 50 | M 10 | - | 18 | 32 | 18 | 18 | 16 | 102 | |
| DIN 6335-GG-63-M12-E | 63 | M 12 | - | 20 | 40 | 23 | 22 | 20 | 182 | |
| DIN 6335-GG-80-M16-E | 80 | M 16 | - | 25 | 50 | 28 | 28 | 20 | 346 | |
| DIN 6335-GG-100-M20-E | 100 | M 20 | - | 32 | 63 | 36 | 36 | 25 | 750 |
Характеристики
Типы
- Тип A: без отверстия (без механической обработки)
- Тип B: со сквозным отверстием H7 без резьбы
- Тип C: с глухим отверстием H7 без резьбы
- Тип D: со сквозным резьбовым отверстием
- Тип E: с глухим резьбовым отверстием
Вариант исполнения Чугун (тип B / C / D / E)
Чугун GG
литье с последующей чистовой обработкой
Вариант исполнения Чугун, оцинкованный, с голубой пассивацией (тип D / E)
Оцинкованный, с голубой пассивацией ZB
Резьба: подвижность винта
Вариант исполнения Алюминий (тип A)
Чугун GG
литье с последующей чистовой обработкой
Алюминий AL
- Кованая
- Матовая отделка (шероховатая)
- Выцветы не видны
Вариант исполнения Алюминий (тип C / D / E)
Алюминий AL
Кованая
- Матовая отделка (шероховатая) MT
- Выцветы не видны
- Полированная поверхность PL
Вариант исполнения Нержавеющая сталь (тип A / D / E)
Закаленная нержавеющая сталь AISI CF-8 NI
Матовая отделка, дробеструйная обработка
По запросу
- С пластиковым покрытием
Техническая информация
