Серия VCT.

VCT-SST

Лепестковые поворотные ручки

Технополимер

Втулка из нержавеющей стали, резьбовое отверстие, с колпачком

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полипропилена Символ минимальной и максимальной рабочей температуры Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии VCT.

VCT-A

VCT-A

Лепестковые поворотные ручки

Технополимер
VCT-AZ

VCT-AZ

Лепестковые поворотные ручки

Технополимер
VCT-AZ-FP

VCT-AZ-FP

Лепестковые поворотные ручки

Технополимер
VCT-B

VCT-B

Лепестковые поворотные ручки

Технополимер
VCT-SST

VCT-SST

Лепестковые поворотные ручки

Технополимер
VCT-SST-FP

VCT-SST-FP

Лепестковые поворотные ручки

Технополимер
VCT-SST-p

VCT-SST-p

Лепестковые поворотные ручки

Технополимер
VCT-p

VCT-p

Лепестковые поворотные ручки

Технополимер
VCT.FP

VCT.FP

Лепестковые поворотные ручки

Технополимер

Изображения

VCT-SST — Лепестковые поворотные ручки VCT-SST — Лепестковые поворотные ручки VCT-SST — Лепестковые поворотные ручки VCT-SST — Лепестковые поворотные ручки VCT-SST — Лепестковые поворотные ручки VCT-SST — Лепестковые поворотные ручки VCT-SST — Лепестковые поворотные ручки VCT-SST — Лепестковые поворотные ручки VCT-SST — Лепестковые поворотные ручки

Схемы

Схема VCT-SST

VCT-SST

Таблица моделей — Лепестковые поворотные ручки

Артикул Описание
В корзину
69807-C9 VCT.25-SST-M4-C9 25 M4 19 13 8 10 7 9
69873-C9 VCT.32-SST-M5-C9 32 M5 23 15 10 12 10 12
69873-C2 VCT.32-SST-M5-C2 32 M5 23 15 10 12 10 12
69873-C3 VCT.32-SST-M5-C3 32 M5 23 15 10 12 10 12
69873-C4 VCT.32-SST-M5-C4 32 M5 23 15 10 12 10 12
69873-C5 VCT.32-SST-M5-C5 32 M5 23 15 10 12 10 12
69873-C6 VCT.32-SST-M5-C6 32 M5 23 15 10 12 10 12
69873-C17 VCT.32-SST-M5-C17 32 M5 23 15 10 12 10 12
69874-C9 VCT.32-SST-M6-C9 32 M6 23 15 10 12 10 10
69874-C2 VCT.32-SST-M6-C2 32 M6 23 15 10 12 10 10
69874-C3 VCT.32-SST-M6-C3 32 M6 23 15 10 12 10 10
69874-C4 VCT.32-SST-M6-C4 32 M6 23 15 10 12 10 10
69874-C5 VCT.32-SST-M6-C5 32 M6 23 15 10 12 10 10
69874-C6 VCT.32-SST-M6-C6 32 M6 23 15 10 12 10 10
69874-C17 VCT.32-SST-M6-C17 32 M6 23 15 10 12 10 10
69941-C9 VCT.40-SST-M6-C9 40 M6 27 17 12 18 16 23
69941-C2 VCT.40-SST-M6-C2 40 M6 27 17 12 18 16 23
69941-C3 VCT.40-SST-M6-C3 40 M6 27 17 12 18 16 23
69941-C4 VCT.40-SST-M6-C4 40 M6 27 17 12 18 16 23
69941-C5 VCT.40-SST-M6-C5 40 M6 27 17 12 18 16 23
69941-C6 VCT.40-SST-M6-C6 40 M6 27 17 12 18 16 23
69941-C17 VCT.40-SST-M6-C17 40 M6 27 17 12 18 16 23
69943-C9 VCT.40-SST-M8-C9 40 M8 27 17 12 18 18 24
69943-C2 VCT.40-SST-M8-C2 40 M8 27 17 12 18 18 24
69943-C3 VCT.40-SST-M8-C3 40 M8 27 17 12 18 18 24
69943-C4 VCT.40-SST-M8-C4 40 M8 27 17 12 18 18 24
69943-C5 VCT.40-SST-M8-C5 40 M8 27 17 12 18 18 24
69943-C6 VCT.40-SST-M8-C6 40 M8 27 17 12 18 18 24
69943-C17 VCT.40-SST-M8-C17 40 M8 27 17 12 18 18 24
69991-C9 VCT.50-SST-M8-C9 50 M8 32 19 14 20 27 38
69991-C2 VCT.50-SST-M8-C2 50 M8 32 19 14 20 27 38
69991-C3 VCT.50-SST-M8-C3 50 M8 32 19 14 20 27 38
69991-C4 VCT.50-SST-M8-C4 50 M8 32 19 14 20 27 38
69991-C5 VCT.50-SST-M8-C5 50 M8 32 19 14 20 27 38
69991-C6 VCT.50-SST-M8-C6 50 M8 32 19 14 20 27 38
69991-C17 VCT.50-SST-M8-C17 50 M8 32 19 14 20 27 38
69993-C9 VCT.50-SST-M10-C9 50 M10 32 19 14 20 27 34
69993-C2 VCT.50-SST-M10-C2 50 M10 32 19 14 20 27 34
69993-C3 VCT.50-SST-M10-C3 50 M10 32 19 14 20 27 34
69993-C4 VCT.50-SST-M10-C4 50 M10 32 19 14 20 27 34
69993-C5 VCT.50-SST-M10-C5 50 M10 32 19 14 20 27 34
69993-C6 VCT.50-SST-M10-C6 50 M10 32 19 14 20 27 34
69993-C17 VCT.50-SST-M10-C17 50 M10 32 19 14 20 27 34
70005-C9 VCT.63-SST-M10-C9 63 M10 37 22 16 26 50 42
70005-C2 VCT.63-SST-M10-C2 63 M10 37 22 16 26 50 42
70005-C3 VCT.63-SST-M10-C3 63 M10 37 22 16 26 50 42
70005-C4 VCT.63-SST-M10-C4 63 M10 37 22 16 26 50 42
70005-C5 VCT.63-SST-M10-C5 63 M10 37 22 16 26 50 42
70005-C6 VCT.63-SST-M10-C6 63 M10 37 22 16 26 50 42
70005-C17 VCT.63-SST-M10-C17 63 M10 37 22 16 26 50 42
70006-C9 VCT.63-SST-M12-C9 63 M12 37 22 16 26 50 40
70006-C2 VCT.63-SST-M12-C2 63 M12 37 22 16 26 50 40
70006-C3 VCT.63-SST-M12-C3 63 M12 37 22 16 26 50 40
70006-C4 VCT.63-SST-M12-C4 63 M12 37 22 16 26 50 40
70006-C5 VCT.63-SST-M12-C5 63 M12 37 22 16 26 50 40
70006-C6 VCT.63-SST-M12-C6 63 M12 37 22 16 26 50 40
70006-C17 VCT.63-SST-M12-C17 63 M12 37 22 16 26 50 40
70056-C9 VCT.74-SST-M12-C9 74 M12 43.5 26 22 26 60 57
70056-C2 VCT.74-SST-M12-C2 74 M12 43.5 26 22 26 60 57
70056-C3 VCT.74-SST-M12-C3 74 M12 43.5 26 22 26 60 57
70056-C4 VCT.74-SST-M12-C4 74 M12 43.5 26 22 26 60 57
70056-C5 VCT.74-SST-M12-C5 74 M12 43.5 26 22 26 60 57
70056-C6 VCT.74-SST-M12-C6 74 M12 43.5 26 22 26 60 57
70056-C17 VCT.74-SST-M12-C17 74 M12 43.5 26 22 26 60 57
70183-C9 VCT.84-SST-M16-C9 84 M16 44 28 21 25 75 109
70183-C2 VCT.84-SST-M16-C2 84 M16 44 28 21 25 75 109
70183-C3 VCT.84-SST-M16-C3 84 M16 44 28 21 25 75 109
70183-C4 VCT.84-SST-M16-C4 84 M16 44 28 21 25 75 109
70183-C5 VCT.84-SST-M16-C5 84 M16 44 28 21 25 75 109
70183-C6 VCT.84-SST-M16-C6 84 M16 44 28 21 25 75 109
70183-C17 VCT.84-SST-M16-C17 84 M16 44 28 21 25 75 109
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.

VCT.25: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка.

Колпачок втулки

  • CA.VCT: технополимер на основе полипропилена (PP), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки. Входит в комплект поставки. Недоступно для VCT.25.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Стандартные исполнения

  • VCT-A: втулка из воронёной стали с глухим отверстием без резьбы.
  • VCT-B: втулка из латуни с глухим (VCT.25 – 95), либо сквозным (VCT.32 – 40 – 50 – 63 – 74 – 84) резьбовым отверстием.
  • VCT-AZ: втулка из оцинкованной стали со сквозным резьбовым отверстием.
  • VCT-SST: втулка из нержавеющей стали AISI 303 с глухим (VCT.25), либо сквозным (VCT.32 – 40 – 50 – 63 – 74 – 84) резьбовым отверстием.
  • VCT.FP: втулка из латуни, со сквозным резьбовым отверстием, без колпачка.
  • VCT-AZ-FP: втулка из оцинкованной стали, со сквозным резьбовым отверстием, без колпачка.
  • VCT-SST-FP: втулка из нержавеющей стали AISI 303, со сквозным резьбовым отверстием, без колпачка.
  • VCT-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
  • VCT-SST-p: резьбовой стержень из нержавеющей стали AISI 303, плоский торец с фаской согласно стандарту UNI 947:ISO 4753 (см Технические данные).

Аксессуары по запросу

Аксессуары по запросу

  • CA.VCT: крышка из технополимера на основе полипропилена (PP), цветовая палитра Elecolors, матовая поверхность, сборка путём плотной посадки, недоступно для VCT.25 (см. таблицу). Для больших объёмов может поставляться в других цветах или с изготовленными по индивидуальному заказу графическими символами, маркировкой или надписями.

Вопрос о продукции

Спросите о серии VCT-SST — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.

Не длиннее 2000 символов

Эти изделия так же могут вас заинтересовать

CA.VCT — Крышки

CA.VCT

Крышки

для șiи VCT., VCRT., VCHT. и VTT-C, технополимер

Крышки
CSF — Шариковый ключ для VLS

CSF

Шариковый ключ для VLS

Технополимер и нержавеющая сталь

Шариковый ключ для VLS
DIN 6335-AL — Ручки

DIN 6335-AL

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Алюминий
DIN 6335-GG — Ручки

DIN 6335-GG

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун
DIN 6335-GG-ZB — Ручки

DIN 6335-GG-ZB

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Чугун, Оцинкованный, синий пассивированный
DIN 6335-NI — Ручки

DIN 6335-NI

Ручки

Чугун / оцинкованный / нержавеющая сталь / алюминий

Нержавеющая сталь
DIN 6336-AL — Лепестковые ручки

DIN 6336-AL

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Алюминий
DIN 6336-GG — Лепестковые ручки

DIN 6336-GG

Лепестковые ручки

Чугун / нержавеющая сталь / алюминий

Чугун

Артикул модели

VCT-SST — Лепестковые поворотные ручки

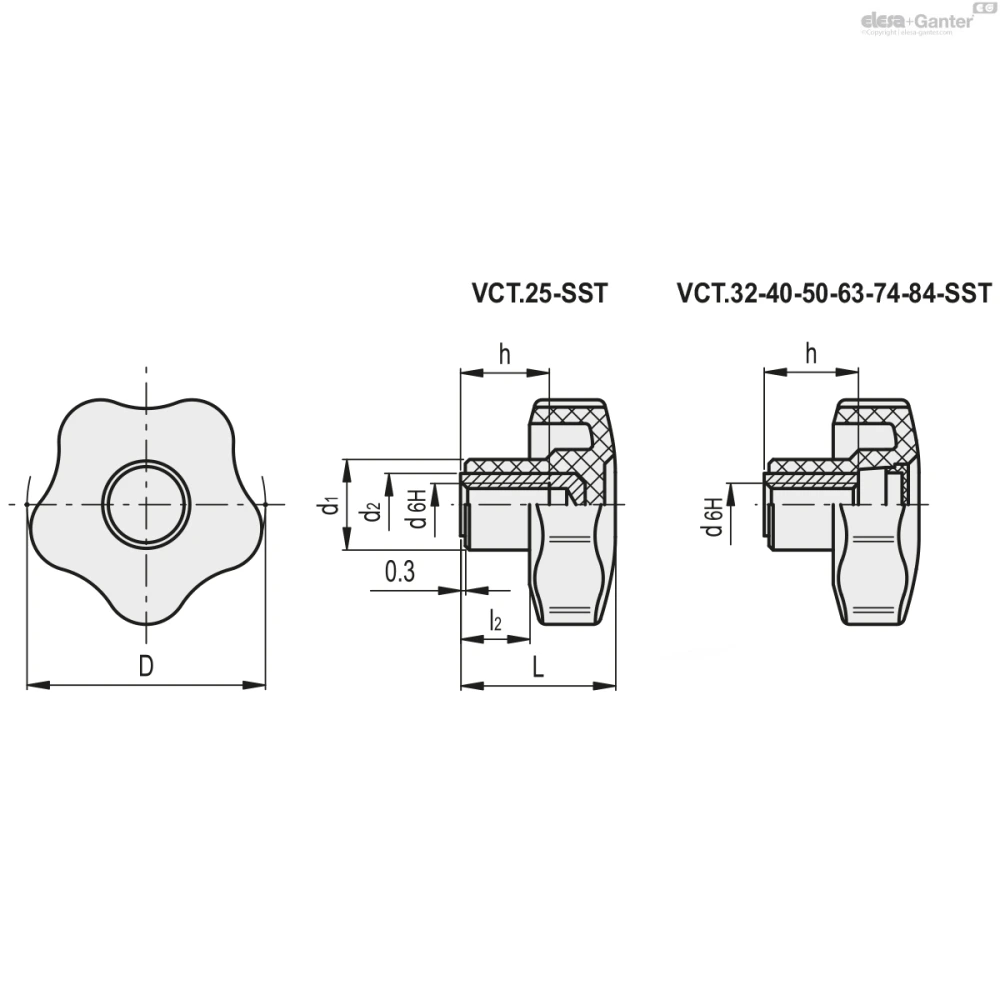

Чертёж VCT-SST
