Серия DIN 6336
DIN 6336-GG
Лепестковые ручки
Чугун / нержавеющая сталь / алюминий
Чугун
Исполнения серии DIN 6336
Изображения

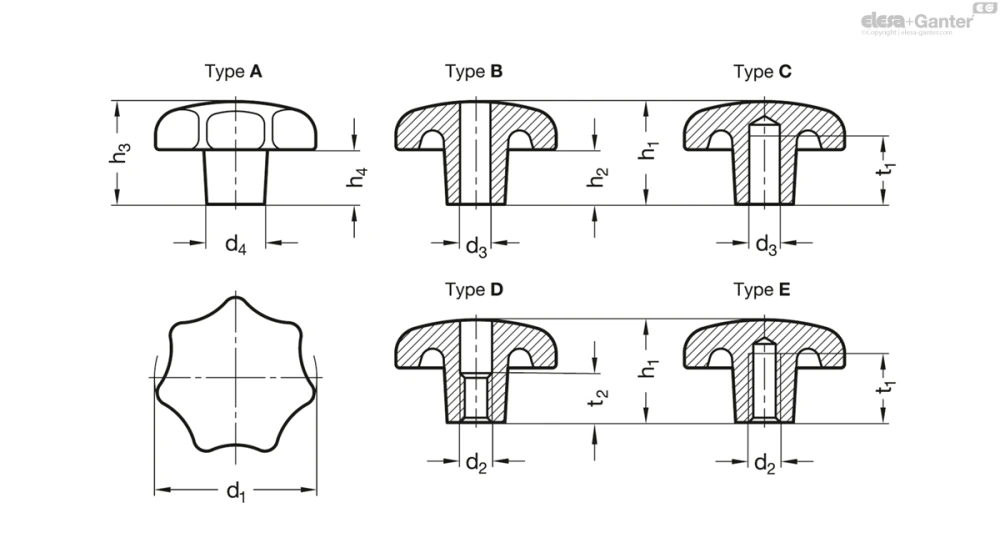

Схемы
DIN 6336-GG
Таблица моделей — Лепестковые ручки
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 6336-GG-32-A | 32 | - | - | 12 | - | - | 21 | 10 | - | - | 53 | |
| DIN 6336-GG-40-A | 40 | - | - | 14 | - | - | 26 | 13 | - | - | 79 | |
| DIN 6336-GG-50-A | 50 | - | - | 18 | - | - | 34 | 17 | - | - | 161 | |
| DIN 6336-GG-63-A | 63 | - | - | 20 | - | - | 42 | 21 | - | - | 281 | |
| DIN 6336-GG-80-A | 80 | - | - | 25 | - | - | 52 | 25 | - | - | 580 | |
| DIN 6336-GG-32-B6-B | 32 | - | B 6 | 12 | 20 | 9 | - | - | - | - | 42 | |
| DIN 6336-GG-40-B8-B | 40 | - | B 8 | 14 | 25 | 12 | - | - | - | - | 69 | |
| DIN 6336-GG-50-B8-B | 50 | - | B 8 | 18 | 32 | 15 | - | - | - | - | 150 | |
| DIN 6336-GG-50-B10-B | 50 | - | B 10 | 18 | 32 | 15 | - | - | - | - | 120 | |
| DIN 6336-GG-63-B10-B | 63 | - | B 10 | 20 | 40 | 19 | - | - | - | - | 249 | |
| DIN 6336-GG-63-B12-B | 63 | - | B 12 | 20 | 40 | 19 | - | - | - | - | 250 | |
| DIN 6336-GG-80-B12-B | 80 | - | B 12 | 25 | 50 | 23 | - | - | - | - | 546 | |
| DIN 6336-GG-80-B16-B | 80 | - | B 16 | 25 | 50 | 23 | - | - | - | - | 500 | |
| DIN 6336-GG-32-B6-C | 32 | - | B 6 | 12 | 20 | 9 | - | - | 12 | - | 51 | |
| DIN 6336-GG-40-B8-C | 40 | - | B 8 | 14 | 25 | 12 | - | - | 15 | - | 67 | |
| DIN 6336-GG-50-B8-C | 50 | - | B 8 | 18 | 32 | 15 | - | - | 18 | - | 133 | |
| DIN 6336-GG-50-B10-C | 50 | - | B 10 | 18 | 32 | 15 | - | - | 18 | - | 150 | |
| DIN 6336-GG-63-B10-C | 63 | - | B 10 | 20 | 40 | 19 | - | - | 22 | - | 256 | |
| DIN 6336-GG-63-B12-C | 63 | - | B 12 | 20 | 40 | 19 | - | - | 22 | - | 260 | |
| DIN 6336-GG-80-B12-C | 80 | - | B 12 | 25 | 50 | 23 | - | - | 28 | - | 490 | |
| DIN 6336-GG-80-B16-C | 80 | - | B 16 | 25 | 50 | 23 | - | - | 28 | - | 542 | |
| DIN 6336-GG-32-M6-D | 32 | M 6 | - | 12 | 20 | 9 | - | - | - | 10 | 40 | |
| DIN 6336-GG-40-M8-D | 40 | M 8 | - | 14 | 25 | 12 | - | - | - | 12 | 69 | |
| DIN 6336-GG-50-M8-D | 50 | M 8 | - | 18 | 32 | 15 | - | - | - | 16 | 150 | |
| DIN 6336-GG-50-M10-D | 50 | M 10 | - | 18 | 32 | 15 | - | - | - | 16 | 139 | |
| DIN 6336-GG-63-M10-D | 63 | M 10 | - | 20 | 40 | 19 | - | - | - | 20 | 245 | |
| DIN 6336-GG-63-M12-D | 63 | M 12 | - | 20 | 40 | 19 | - | - | - | 20 | 260 | |
| DIN 6336-GG-80-M12-D | 80 | M 12 | - | 25 | 50 | 23 | - | - | - | 30 | 550 | |
| DIN 6336-GG-80-M16-D | 80 | M 16 | - | 25 | 50 | 23 | - | - | - | 30 | 510 | |
| DIN 6336-GG-32-M6-E | 32 | M 6 | - | 12 | 20 | 9 | - | - | 12 | - | 50 | |
| DIN 6336-GG-40-M8-E | 40 | M 8 | - | 14 | 25 | 12 | - | - | 15 | - | 69 | |
| DIN 6336-GG-50-M8-E | 50 | M 8 | - | 18 | 32 | 15 | - | - | 18 | - | 152 | |
| DIN 6336-GG-50-M10-E | 50 | M 10 | - | 18 | 32 | 15 | - | - | 18 | - | 144 | |
| DIN 6336-GG-63-M10-E | 63 | M 10 | - | 20 | 40 | 19 | - | - | 22 | - | 280 | |
| DIN 6336-GG-63-M12-E | 63 | M 12 | - | 20 | 40 | 19 | - | - | 22 | - | 274 | |
| DIN 6336-GG-80-M12-E | 80 | M 12 | - | 25 | 50 | 23 | - | - | 28 | - | 550 | |
| DIN 6336-GG-80-M16-E | 80 | M 16 | - | 25 | 50 | 23 | - | - | 28 | - | 560 |
Характеристики
Типы
- Тип A: без отверстия (без механической обработки)
- Тип B: со сквозным отверстием H7 без резьбы
- Тип C: с глухим отверстием H7 без резьбы
- Тип D: со сквозным резьбовым отверстием
- Тип E: с глухим резьбовым отверстием
Чугун GG
литье с последующей чистовой обработкой
оцинкованый, с голубой пассивацией ZB
Резьба: подвижность винта
только для типов D и E
Прецизионное литье из нержавеющей стали NI
только типы A, D и E
- AISI CF-8
- матовая отделка, дробеструйная обработка
Алюминий AL
только типы A, C, D и E
- матовая поверхность (шлифованная), сварной шов не виден MT
- полированная поверхность PL
По запросу
- с пластиковым покрытием
Техническая информация
Вопрос о продукции
Спросите о серии DIN 6336-GG — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
