Серия TCC-TP-PB
TCC-TP-PB-S
Шарнирные соединения с монтажным основанием и зажимом
Технополимер
Без зубцов
Исполнения серии TCC-TP-PB
Изображения

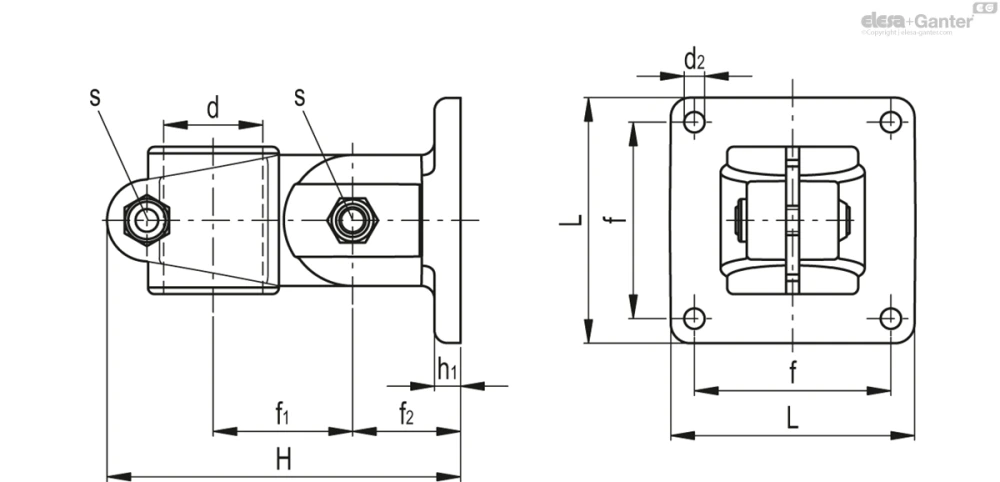

Схемы

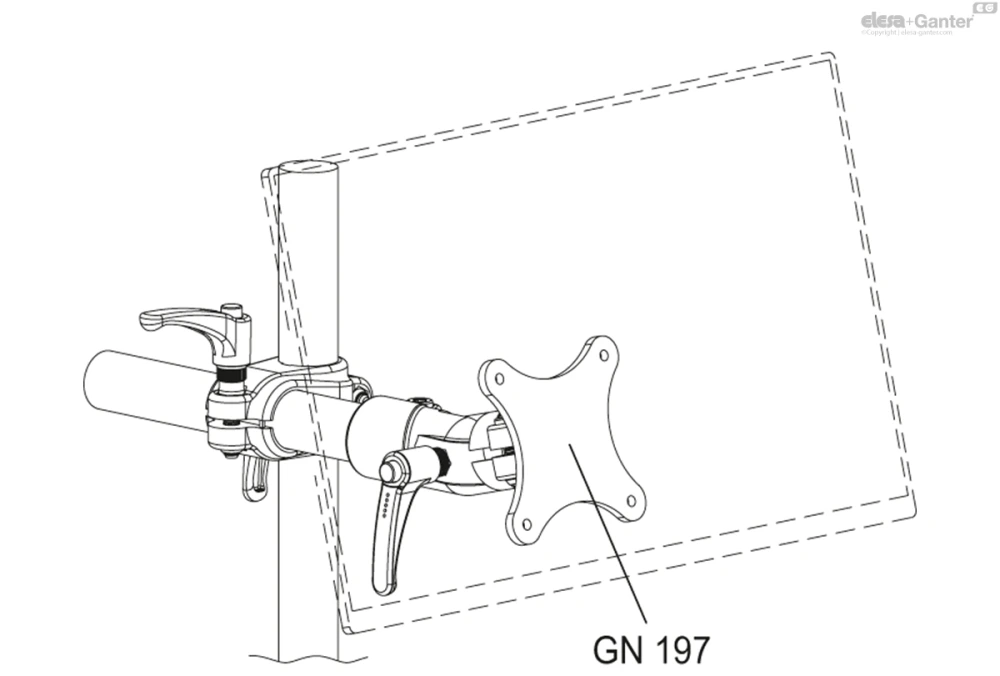

TCC-TP-PB-S
Таблица моделей — Шарнирные соединения с монтажным основанием и зажимом
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 600742-C9 | TCC-TP-PB-18-S-C9 | 18 | 45 | 70.5 | 5.5 | 30 | 28.5 | 20 | 5 | M6 | 5 | 1100 | 11 | 3 | 68 | |
| 600742-C33 | TCC-TP-PB-18-S-C33 | 18 | 45 | 70.5 | 5.5 | 30 | 28.5 | 20 | 5 | M6 | 5 | 1100 | 11 | 3 | 68 | |
| 600842-C9 | TCC-TP-PB-30-S-C9 | 30 | 75 | 107 | 6.5 | 60 | 42 | 33 | 7.5 | M8 | 12 | 3000 | 33 | 4 | 118 | |
| 600842-C33 | TCC-TP-PB-30-S-C33 | 30 | 75 | 107 | 6.5 | 60 | 42 | 33 | 7.5 | M8 | 12 | 3000 | 33 | 4 | 118 |
Основные характеристики
Зажим и основание
Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33), стойкий к УФ-лучам, матовая отделка.
Винты и гайки (входит в комплект поставки)
Винт с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.
Контргайки из нержавеющей стали марки AISI 304.
Стандартные исполнения
- TCC-TP-PB-T: с зубцами.
- TCC-TP-PB-S: без зубцов.
Общая информация
Особенности
Установочный угол соединений, образованных с помощью оснований с внешними зубцами и зажимами с внутренними зубцами (36 зубцов), составляет 10°.
Соединения, образованные из оснований и зажимов без зубцов, могут быть установлены под любым углом.
Зажимы для трубок диаметром 30 ± 0,2 мм.
Для подсоединения трубок меньшего диаметра можно использовать переходную втулку TCC-A (заказывается отдельно).

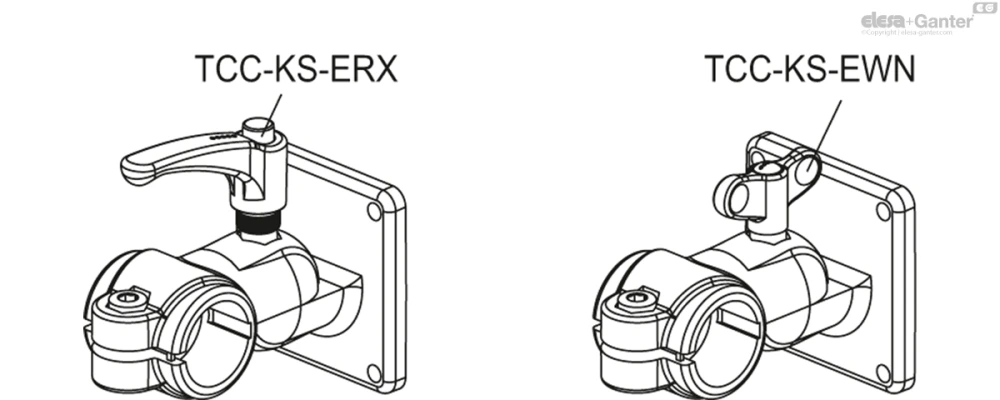

«S»-образные ручки с накаткой могут быть заменены комплектом TCC-KS.
Технические данные

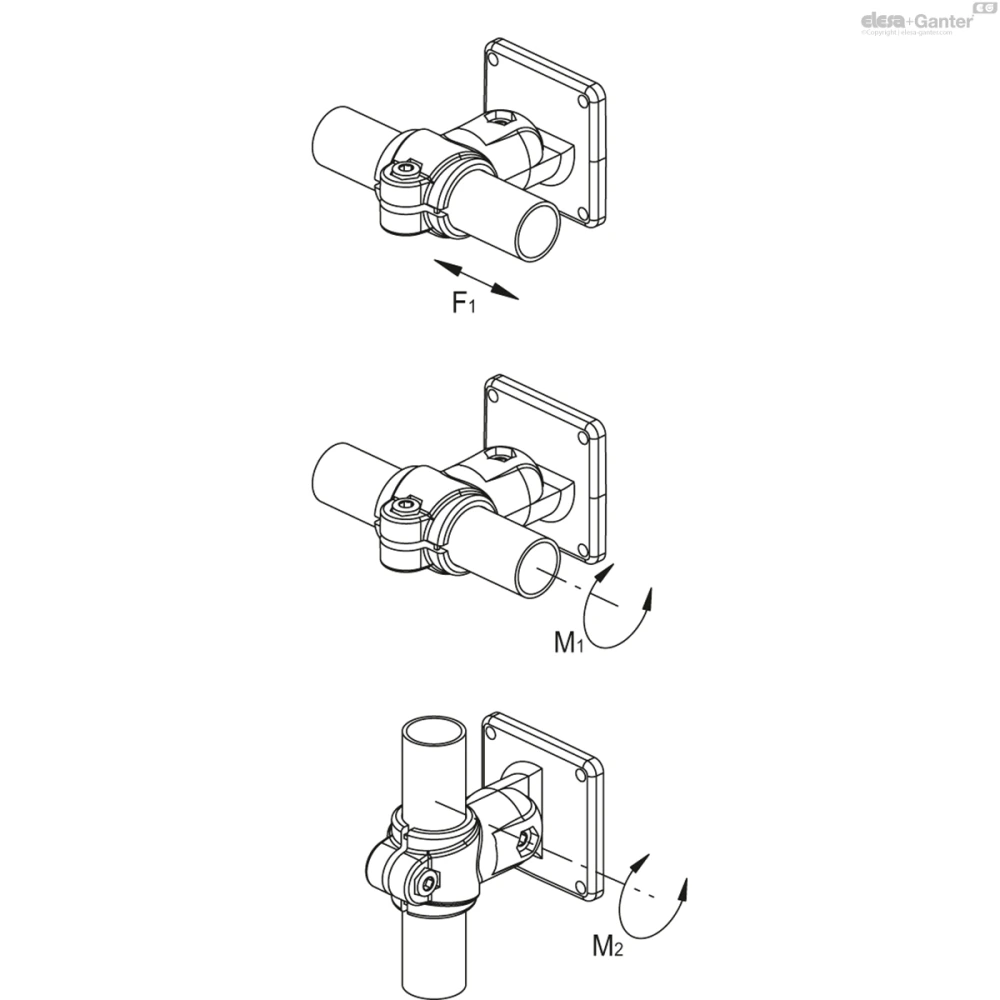

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
Аксессуары
