Серия TCC-TP

TCC-TP-E

Зажимы для шарнирного соединения

Технополимер

Внешние зубцы

Таблица (PDF)

Исполнения серии TCC-TP

TCC-TP-E

Зажимы для шарнирного соединения

Технополимер

TCC-TP-I

Зажимы для шарнирного соединения

Технополимер

TCC-TP-S

Зажимы для шарнирного соединения

Технополимер

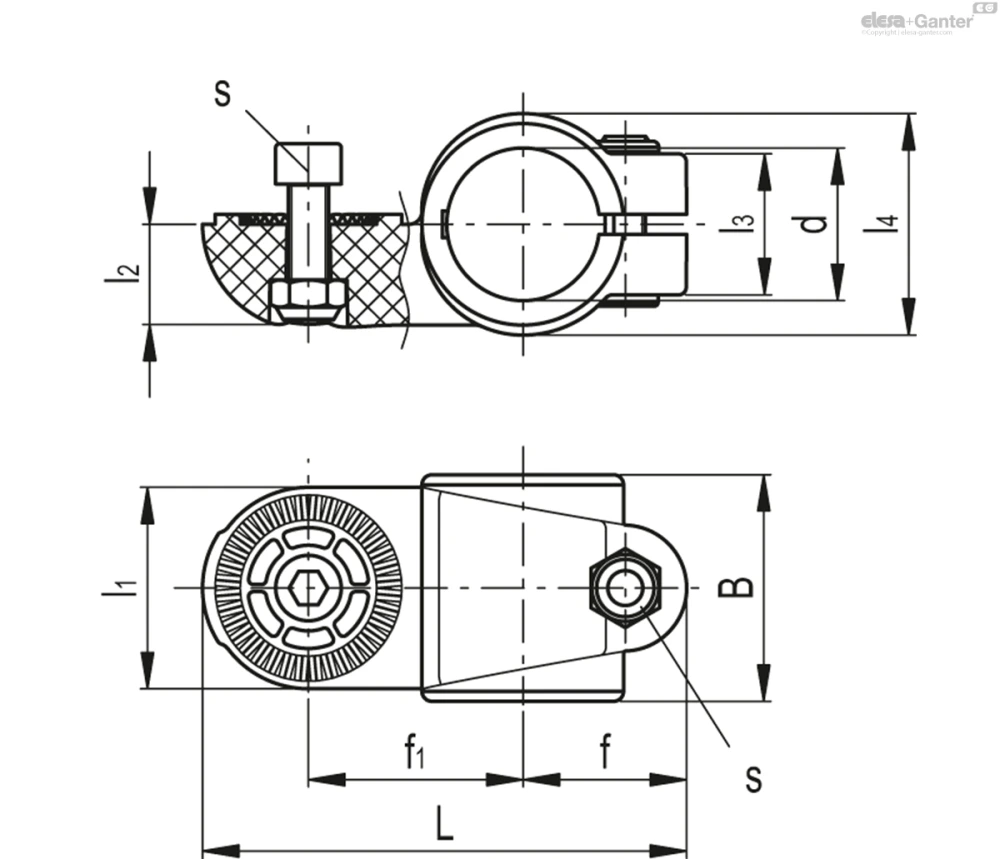

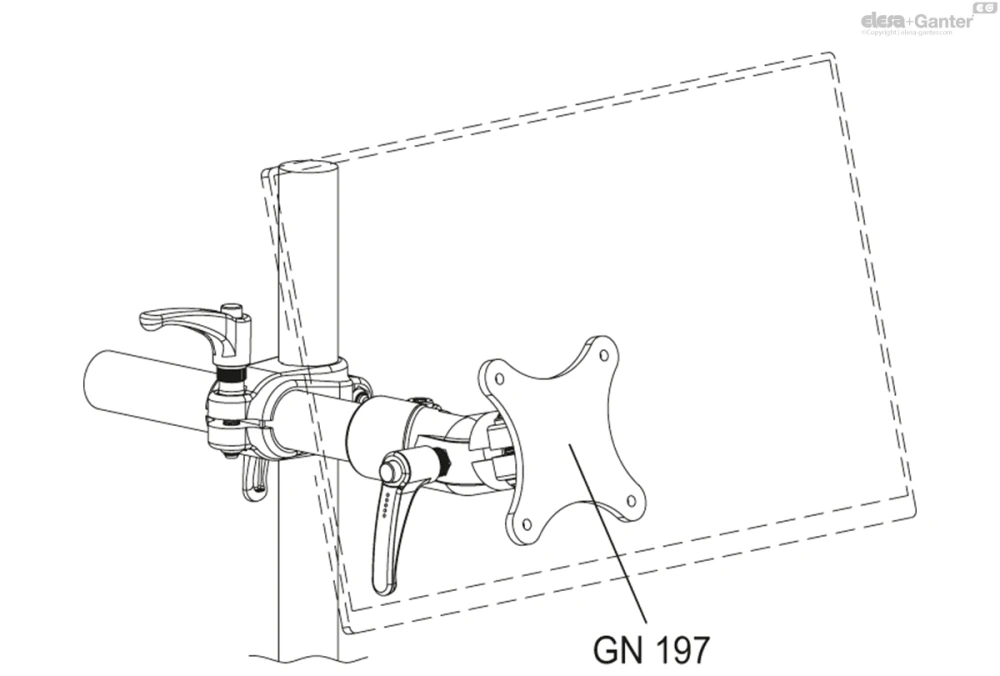

TCC-TP-E

Таблица моделей — Зажимы для шарнирного соединения

Артикул	Описание	d	L	A	d₂	f	f₁	l₁	l₂	l₃	l₄	s	C#[Nm]	F₁*[N]	M₁**[Nm]	M₂***[Nm]	Вес (г)
600311-C9	TCC-TP-18-E-C9	18	64.5	29	6.5	22	28.5	26.5	13	21	29	M6	5	1100	11	56	43
600311-C33	TCC-TP-18-E-C33	18	64.5	29	6.5	22	28.5	26.5	13	21	29	M6	5	1100	11	56	43
600411-C9	TCC-TP-30-E-C9	30	95	44.5	8.5	32.5	42	40	20	28	42	M8	12	3000	33	120	107
600411-C33	TCC-TP-30-E-C33	30	95	44.5	8.5	32.5	42	40	20	28	42	M8	12	3000	33	120	64

3D-модель Технические данные (PDF)

Основные характеристики

Зажим

Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33), стойкий к УФ-лучам, матовая отделка.

Винты и гайки

Винт с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.

Контргайки из нержавеющей стали марки AISI 304.

Комплект поставки: два винта и две гайки для втулок типа TCC-TP-E и TCC-TP-S, один винт и одна гайка для втулки типа TCC-TP-I

Стандартные исполнения

TCC-TP-E: внешние зубцы.

TCC-TP-I: внутренние зубцы.

TCC-TP-S: без зубцов.

Общая информация

Особенности

Два зажима: один с внешними зубцами и один с внутренними зубцами или два без зубцов. Могут быть присоединены для образования шарнирного соединения.

Установочный угол соединений, состоящих из зажимов с внешними/внутренними зубцами (36 зубцов), составляет 10°.

Соединения, состоящие из зажимов без зубцов, могут быть установлены под любым углом.

Зажимы для трубок диаметром 30 ± 0,2 мм.

Для подсоединения трубок меньшего диаметра можно использовать переходную втулку TCC-A (заказывается отдельно).

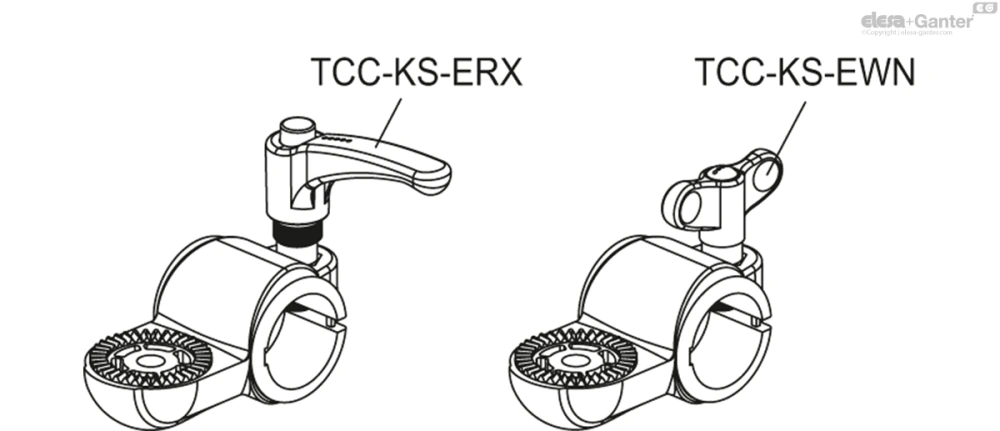

«S»-образные ручки с накаткой могут быть заменены комплектом TCC-KS.

Технические данные

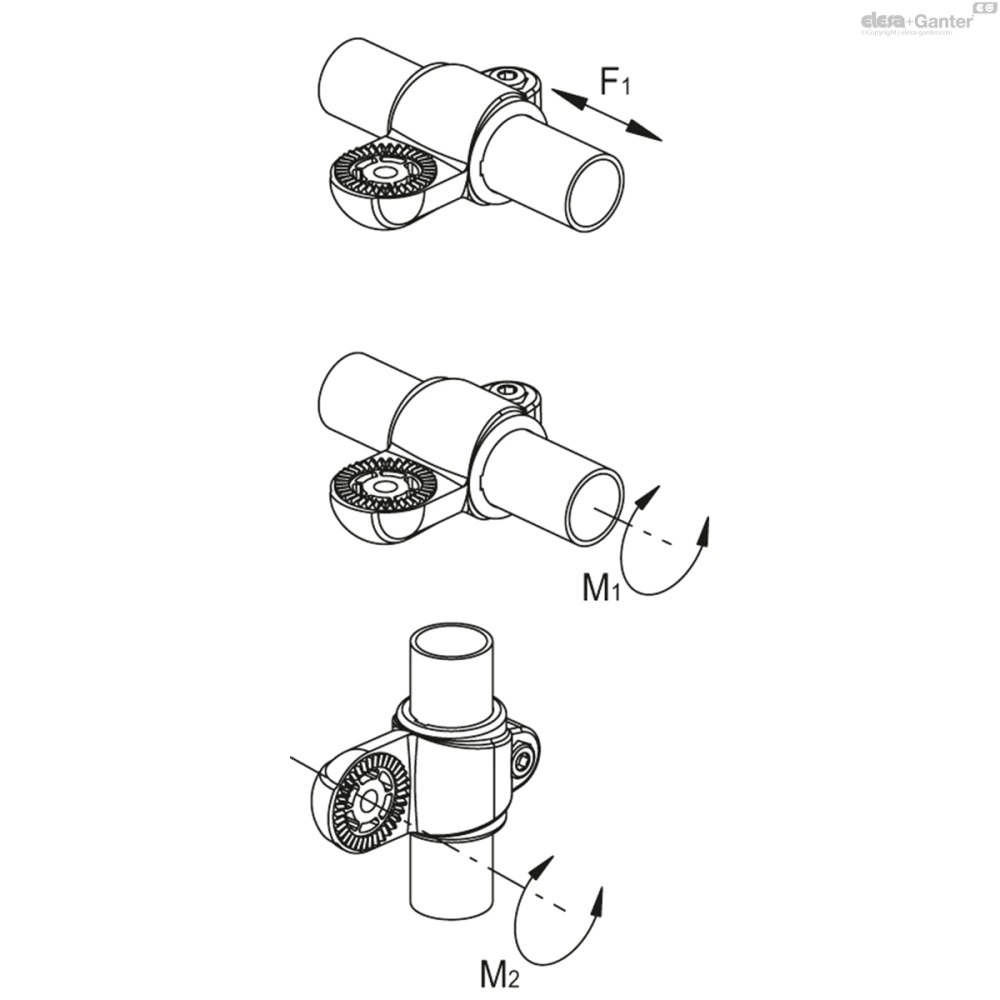

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
