Серия TCC-PBF
TCC-PBF-S
Монтажное основание для шарнирных соединений
Технополимер
Без зубцов
Исполнения серии TCC-PBF
Изображения

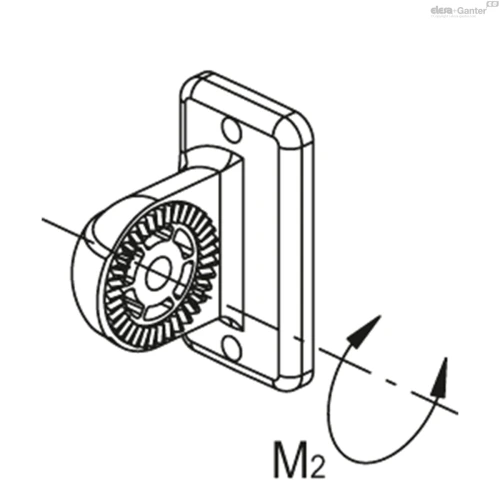

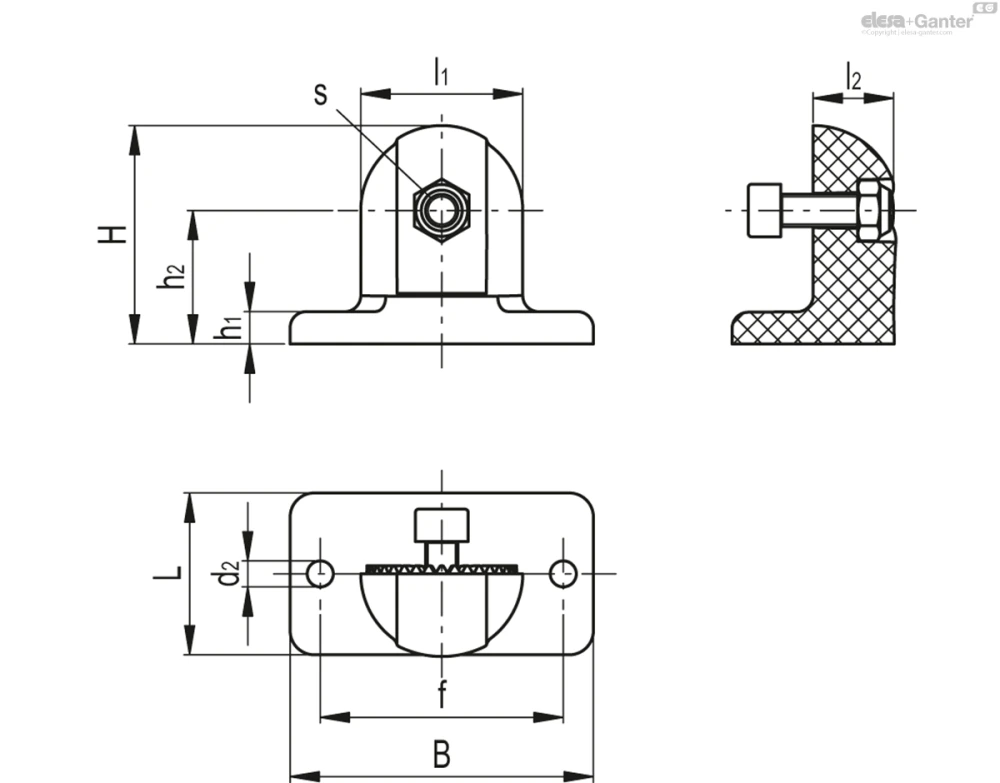

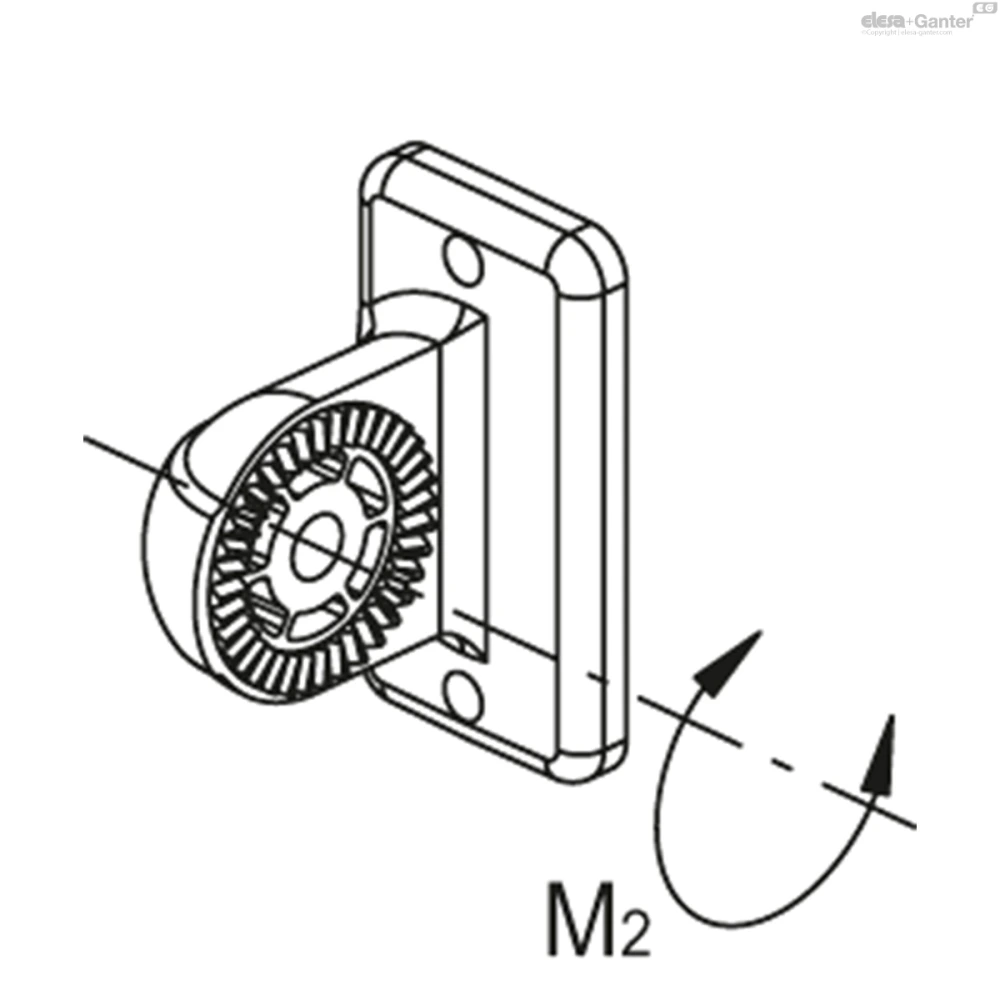

Схемы
TCC-PBF-S
Таблица моделей — Монтажное основание для шарнирных соединений
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 600335-C9 | TCC-PBF-18-S-C9 | 26.5 | 54 | 34 | 5.5 | 40 | 5 | 20 | 26.5 | 13 | M6 | 5 | 3 | 24 | |
| 600335-C33 | TCC-PBF-18-S-C33 | 26.5 | 54 | 34 | 5.5 | 40 | 5 | 20 | 26.5 | 13 | M6 | 5 | 3 | 24 | |
| 600435-C9 | TCC-PBF-30-S-C9 | 40 | 75 | 54 | 6.5 | 60 | 7.5 | 32.5 | 40 | 20 | M8 | 12 | 7 | 44 | |
| 600435-C33 | TCC-PBF-30-S-C9 | 40 | 75 | 54 | 6.5 | 60 | 7.5 | 32.5 | 40 | 20 | M8 | 12 | 7 | 44 |
Основные характеристики
Основа
Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33), стойкий к УФ-лучам, матовая отделка.
Винт и гайка (входит в комплект поставки)
Винты с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.
Контргайка из нержавеющей стали марки AISI 304.
Стандартные исполнения
- TCC-PBF-E: внешние зубцы.
- TCC-PBF-S: без зубцов.
Общая информация
Особенности
Шарнирное соединение может быть образовано путем подсоединения основание с внешними зубцами к зажиму с внутренними зубцами, или основания без зубцов к зажиму без зубцов.
Установочный угол соединений, образованных с помощью оснований с внешними зубцами и зажимами с внутренними зубцами (36 зубцов), составляет 10°.
Соединения, образованные из оснований и зажимов без зубцов, могут быть установлены под любым углом.
«S»-образная ручка с накаткой может быть заменена комплектом TCC-KS.
Технические данные
Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
