Серия TCC-CR-VD
191221
TCC-CR-30-30-VD
Двусторонние соединительные зажимы
Технополимер, визуально определяемый
Цена и наличие — по запросу: корзина формирует заявку.
Изображения
Схемы
191221

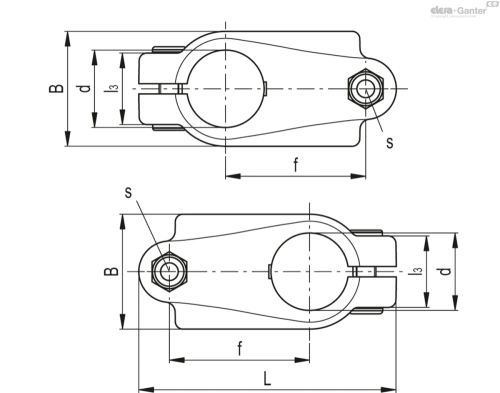

Технические характеристики — Двусторонние соединительные зажимы
- d
- 30
- L
- 100.5
- A
- 45
- f
- 54.5
- l3
- 27
- s
- M8
- C#[Nm]
- 12
- F1*[N]
- 1350
- M1**[Nm]
- 21
- Weight (in g)
- 102
- Вес (г)
- 102
Основные характеристики
Зажим
Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.
Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).
Винты и гайки (входит в комплект поставки)
Винт с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.
Контргайки из нержавеющей стали марки AISI 304.
Общая информация
Особенности и области применения
Зажимы для трубок диаметром 18 ± 0,2 и 30 ± 0,2 мм.
Для подсоединения трубок меньшего диаметра можно использовать переходную втулку TCC-A (поставляется отдельно).

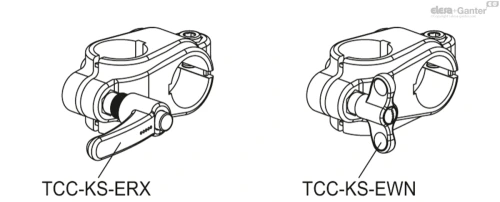

«S»-образные ручки с накаткой могут быть заменены комплектом TCC-KS.
Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.
Специально разработан для применения в пищевой и фармацевтической индустрии.
Технические данные

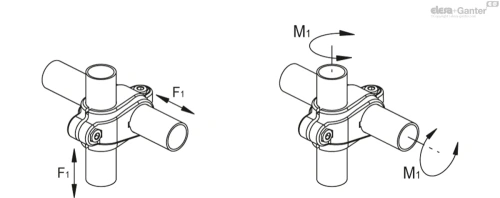

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
