Серия TCC-CR-VD

TCC-CR-VD

Двусторонние соединительные зажимы

Технополимер, визуально определяемый

Таблица (PDF)

TCC-CR-VD — Двусторонние соединительные зажимы

TCC-CR-VD

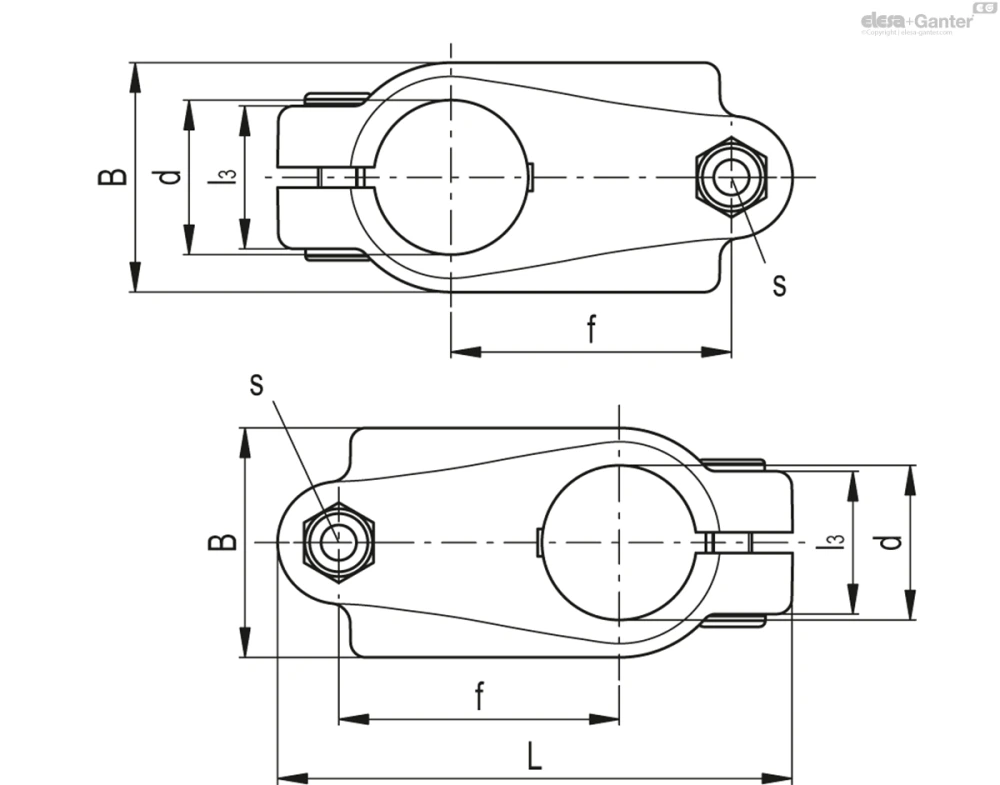

Таблица моделей — Двусторонние соединительные зажимы

Артикул	Описание	d	L	A	f	l₃	s	C#[Nm]	F₁*[N]	M₁**[Nm]	Вес (г)	В корзину
191121	TCC-CR-18-18-VD	18	65	29	34	21	M6	5	2150	17	42
191221	TCC-CR-30-30-VD	30	100.5	45	54.5	27	M8	12	1350	21	102

3D-модель Технические данные (PDF)

Основные характеристики

Зажим

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Винты и гайки (входит в комплект поставки)

Винт с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.

Контргайки из нержавеющей стали марки AISI 304.

Общая информация

Особенности и области применения

Зажимы для трубок диаметром 18 ± 0,2 и 30 ± 0,2 мм.

Для подсоединения трубок меньшего диаметра можно использовать переходную втулку TCC-A (поставляется отдельно).

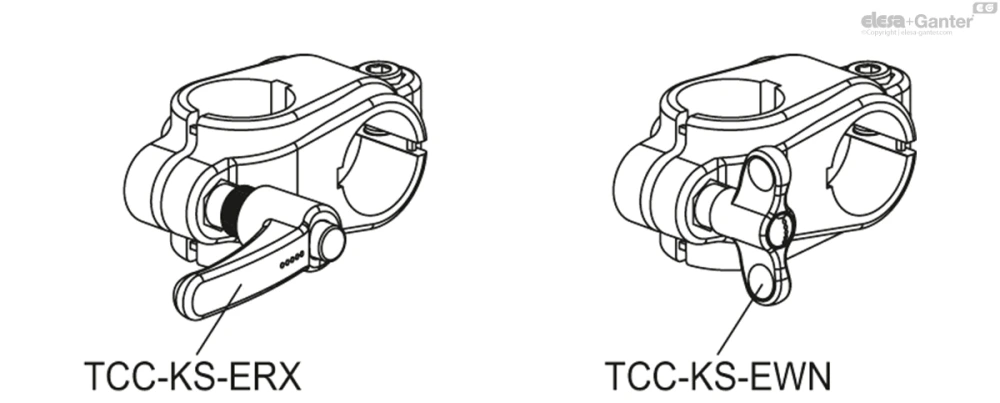

«S»-образные ручки с накаткой могут быть заменены комплектом TCC-KS.

Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.

Специально разработан для применения в пищевой и фармацевтической индустрии.

Технические данные

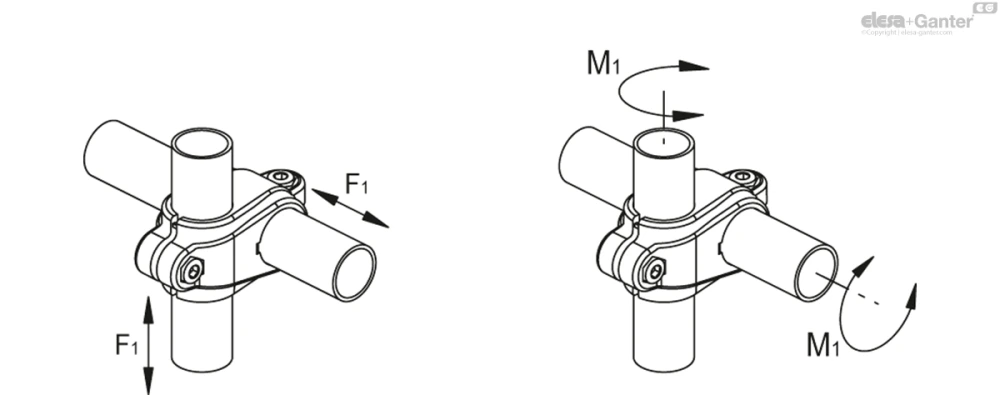

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
