Серия TCC-AP-TP

TCC-AP-TP-S

Шарнирные соединения с зажимами

Технополимер

Без зубцов

Таблица (PDF)

Исполнения серии TCC-AP-TP

TCC-AP-TP-S

Шарнирные соединения с зажимами

Технополимер

TCC-AP-TP-T

Шарнирные соединения с зажимами

Технополимер

TCC-AP-TP-S

Таблица моделей — Шарнирные соединения с зажимами

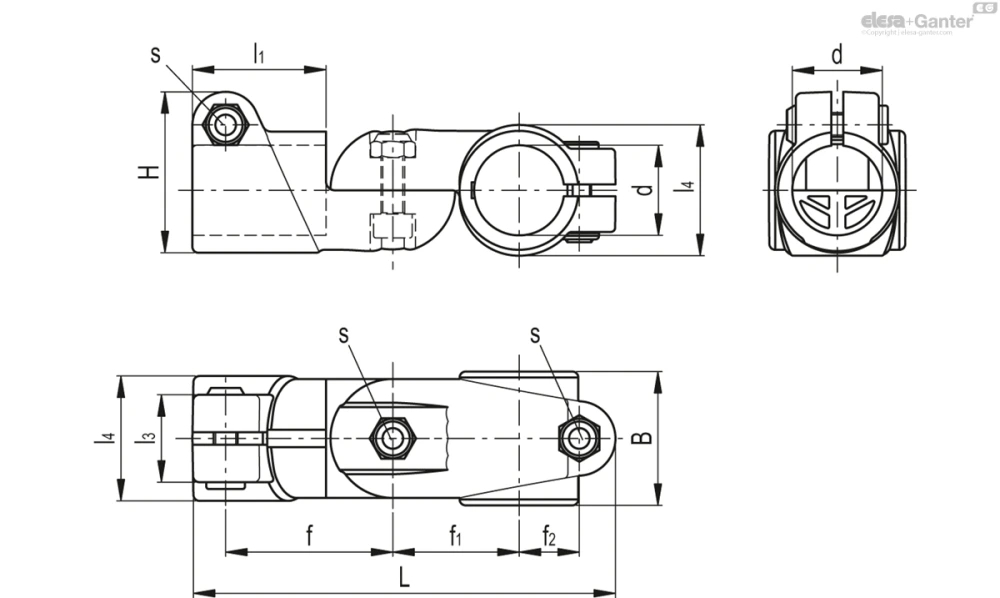

Артикул	Описание	d	L	A	H	f	f₁	f₂	l₁	l₃	l₄	s	C#[Nm]	F₁*[N]	M₁**[Nm]	M₂***[Nm]	Вес (г)
600712-C9	TCC-AP-TP-18-S-C9	18	95.5	29	36	36.5	28.5	13.5	29.5	21	29	M6	5	900	8	2	83
600712-C33	TCC-AP-TP-18-S-C33	18	95.5	29	36	36.5	28.5	13.5	29.5	21	29	M6	5	900	8	2	83
600812-C9	TCC-AP-TP-30-S-C9	30	142	44.5	54	56	42	20.5	45	28	42	M8	12	3000	33	4	125
600812-C33	TCC-AP-TP-30-S-C33	30	142	44.5	54	56	42	20.5	45	28	42	M8	12	3000	33	4	181

3D-модель Технические данные (PDF)

Основные характеристики

Зажимы

Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33), стойкий к УФ-лучам, матовая отделка.

Винты и гайки (входит в комплект поставки)

Винт с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.

Контргайки из нержавеющей стали марки AISI 304.

Стандартные исполнения

TCC-AP-TP-T: с зубцами.

TCC-AP-TP-S: без зубцов.

Общая информация

Особенности

Установочный угол соединений, состоящих из зажимов с внешними/внутренними зубцами (36 зубцов), составляет 10°.

Соединения, состоящие из зажимов без зубцов, могут быть установлены под любым углом.

Зажимы для трубок диаметром 30 ± 0,2 мм.

Для подсоединения трубок меньшего диаметра можно использовать переходную втулку TCC-A (заказывается отдельно).

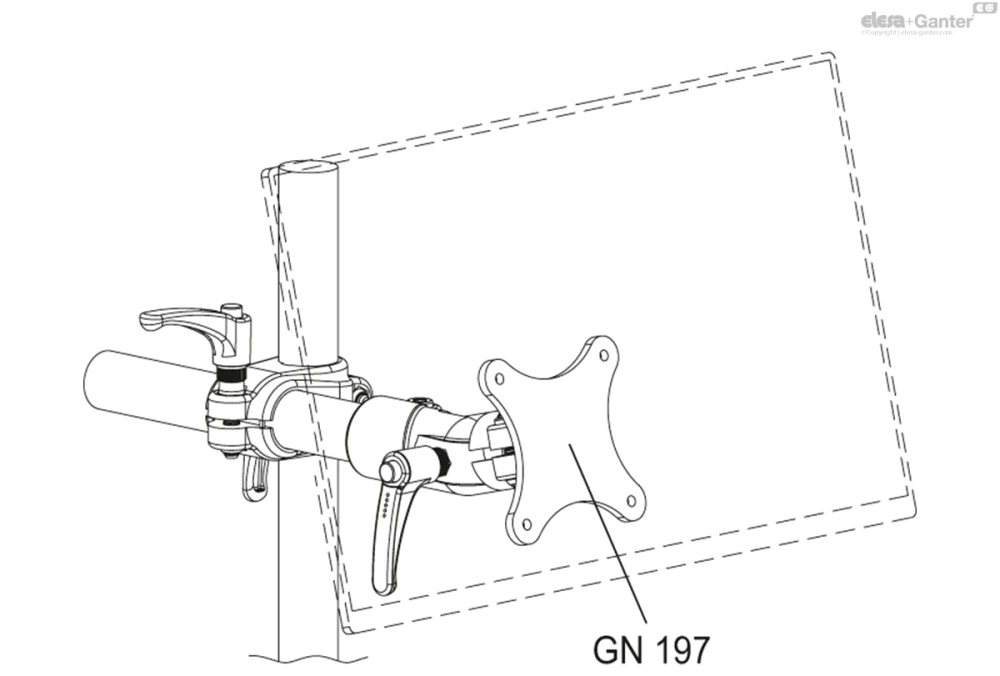

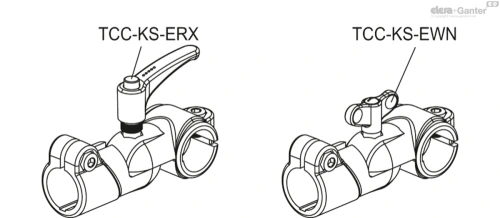

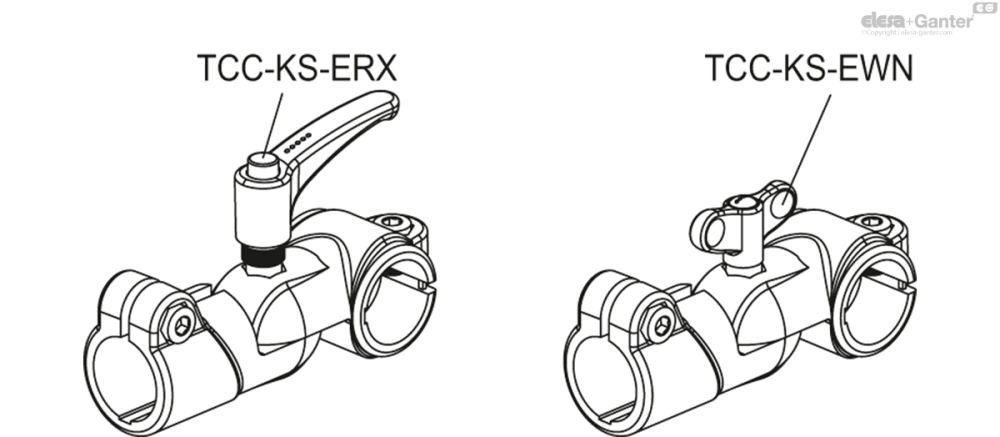

«S»-образные ручки с накаткой могут быть заменены комплектом TCC-KS.

Технические данные

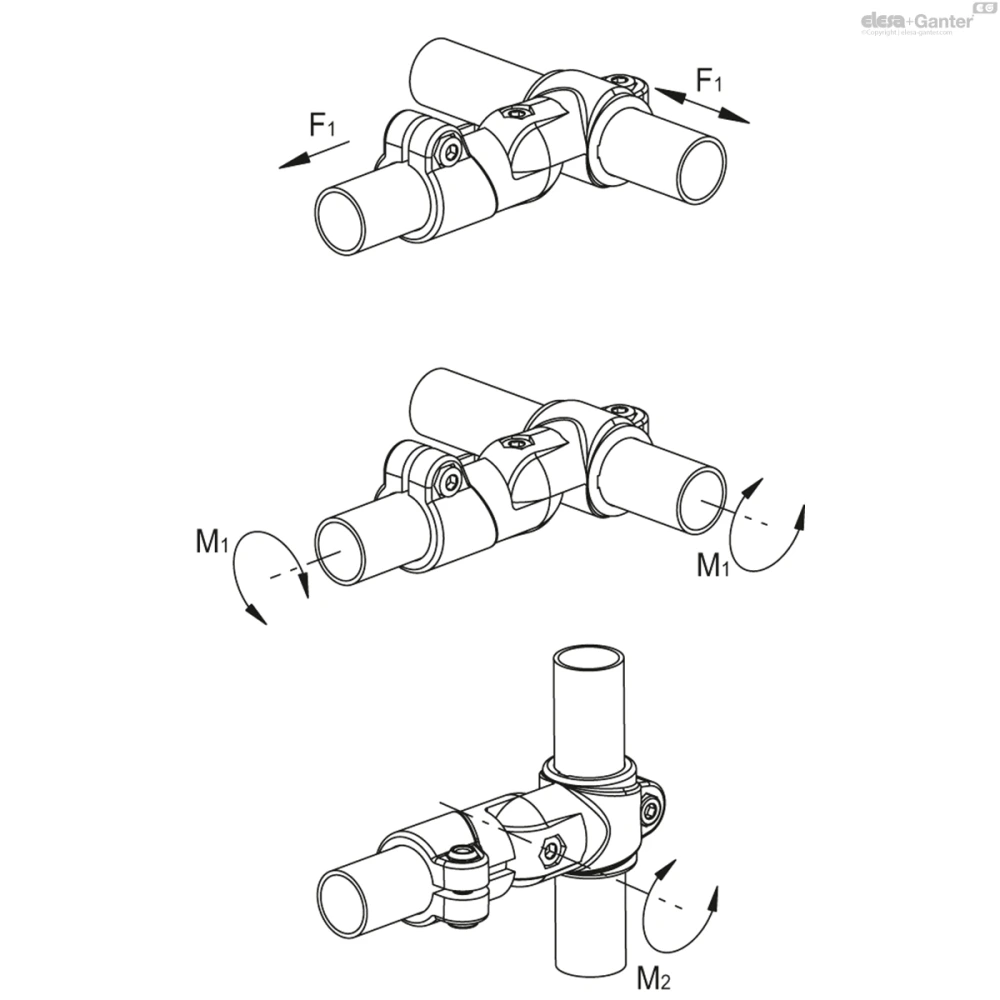

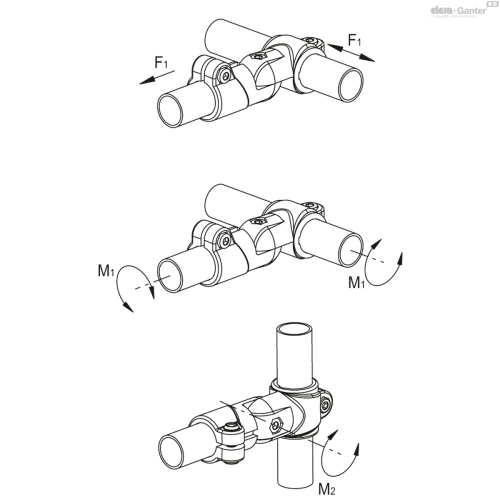

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
