Серия TCC-AP

TCC-AP-S

Зажимы для шарнирного соединения

Технополимер

Без зубцов

Таблица (PDF)

Исполнения серии TCC-AP

TCC-AP-E

Зажимы для шарнирного соединения

Технополимер

TCC-AP-I

Зажимы для шарнирного соединения

Технополимер

TCC-AP-S

Зажимы для шарнирного соединения

Технополимер

TCC-AP-S

Таблица моделей — Зажимы для шарнирного соединения

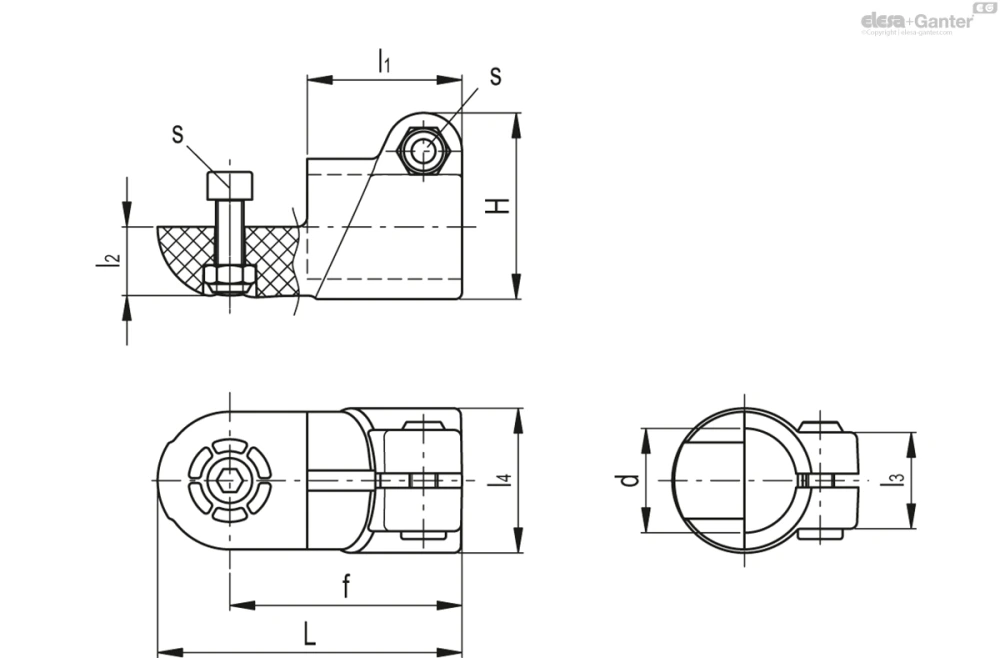

Артикул	Описание	d	L	H	d₂	f	l₁	l₂	l₃	l₄	s	C#[Nm]	F₁*[N]	M₁**[Nm]	M₂***[Nm]	Вес (г)
600305-C9	TCC-AP-18-S-C9	18	59	36	6.5	45	29.5	13	21	29	M6	5	900	8	2	41
600305-C33	TCC-AP-18-S-C33	18	59	36	6.5	45	29.5	13	21	29	M6	5	900	8	2	41
600405-C9	TCC-AP-30-S-C9	30	88	54	8.5	67.5	45	20	28	42	M8	12	3300	33	6	61
600405-C33	TCC-AP-30-S-C33	30	88	54	8.5	67.5	45	20	28	42	M8	12	3300	33	6	61

3D-модель Технические данные (PDF)

Основные характеристики

Зажим

Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33), стойкий к УФ-лучам, матовая отделка.

Винты и гайки

Винт с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.

Контргайки из нержавеющей стали марки AISI 304.

В комплект поставки входит: два винта и две гайки для втулок типа TCC-AP-E и TCC-AP-S, один винт и одна гайка для втулки типа TCC-AP-I

Стандартные исполнения

TCC-AP-E: внешние зубцы.

TCC-AP-I: внутренние зубцы.

TCC-AP-S: без зубцов.

Общая информация

Особенности

Два зажима: один с внешними зубцами и один с внутренними зубцами или два без зубцов. Могут быть присоединены для образования шарнирного соединения.

Установочный угол соединений, состоящих из зажимов с внешними/внутренними зубцами (36 зубцов), составляет 10°.

Соединения, состоящие из зажимов без зубцов, могут быть установлены под любым углом.

Зажимы для трубок диаметром 30 ± 0,2 мм.

Для подсоединения трубок меньшего диаметра можно использовать переходную втулку TCC-A (заказывается отдельно).

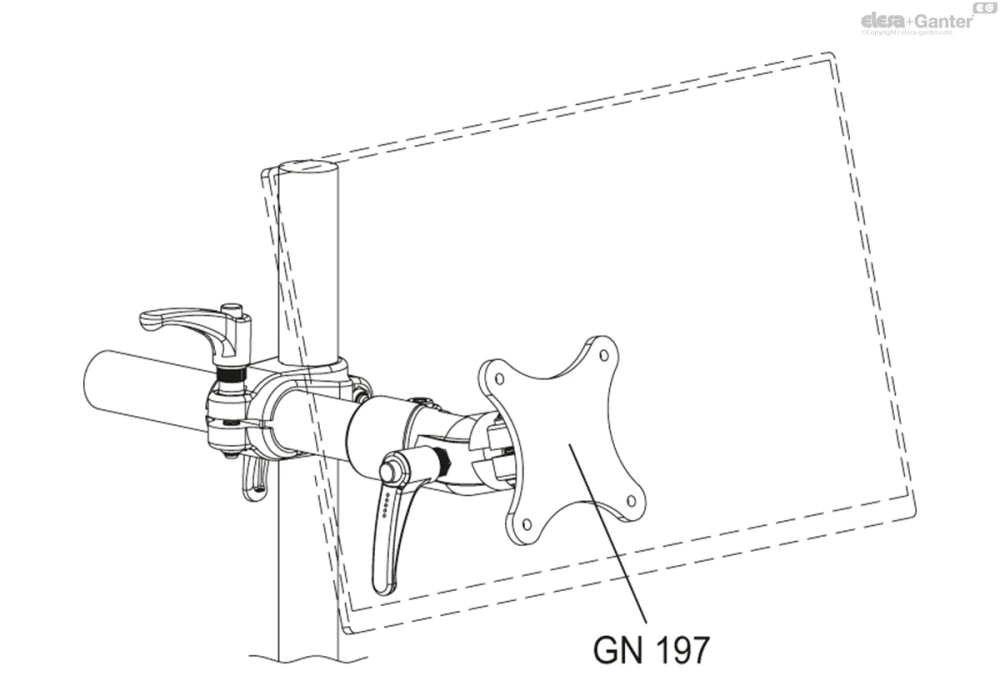

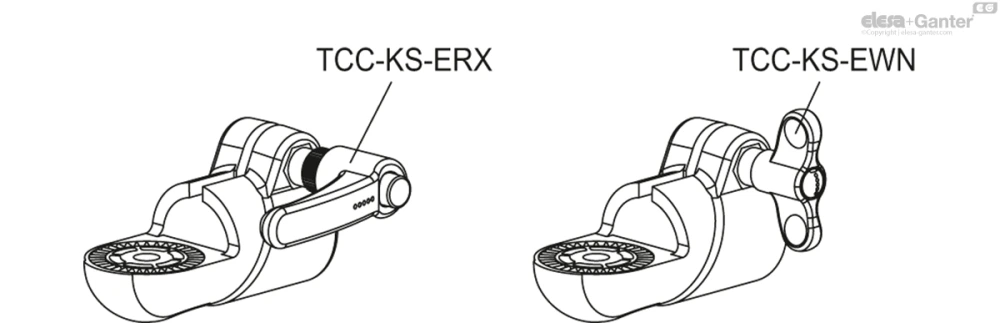

«S»-образные ручки с накаткой могут быть заменены комплектом TCC-KS.

Технические данные

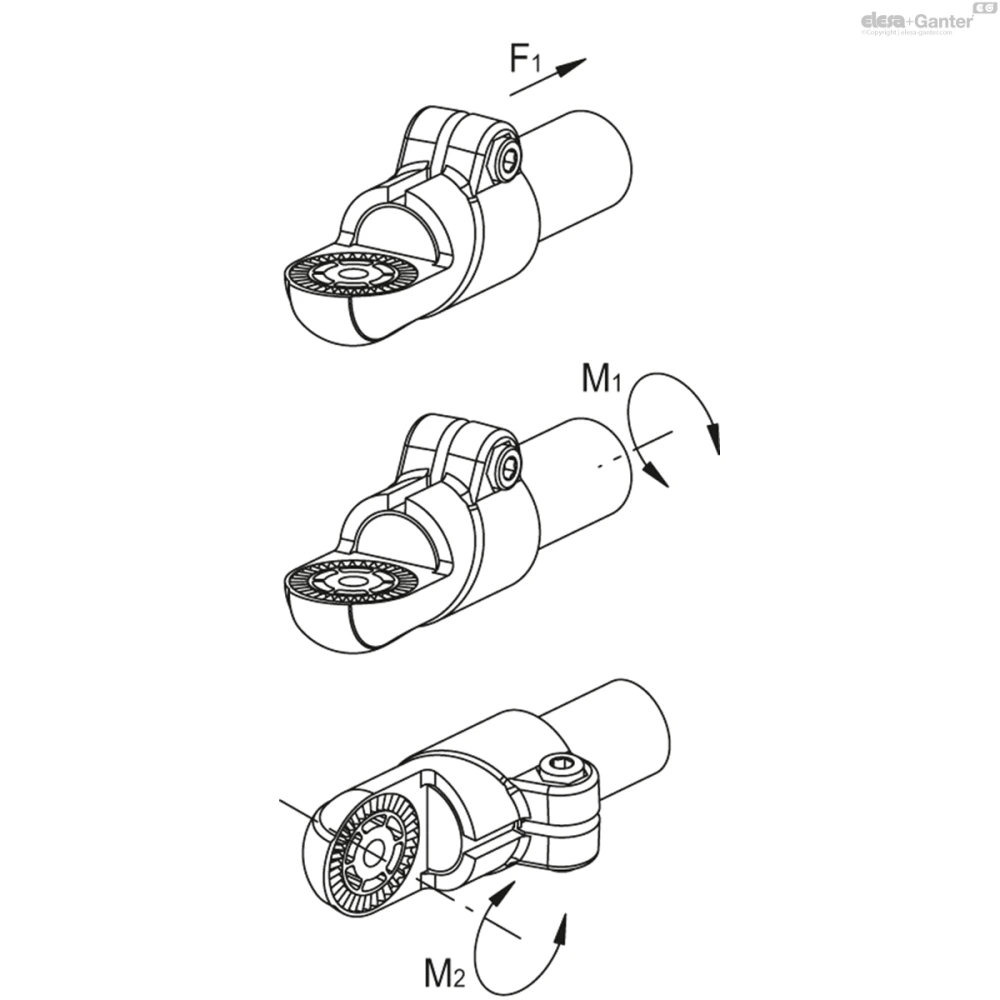

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
