Серия TCC-AP-PBF

TCC-AP-PBF-T

Шарнирные соединения с монтажным основанием и зажимом

Технополимер

С зубцами

Таблица (PDF)

Исполнения серии TCC-AP-PBF

TCC-AP-PBF-S

Шарнирные соединения с монтажным основанием и зажимом

Технополимер

TCC-AP-PBF-T

Шарнирные соединения с монтажным основанием и зажимом

Технополимер

TCC-AP-PBF-T

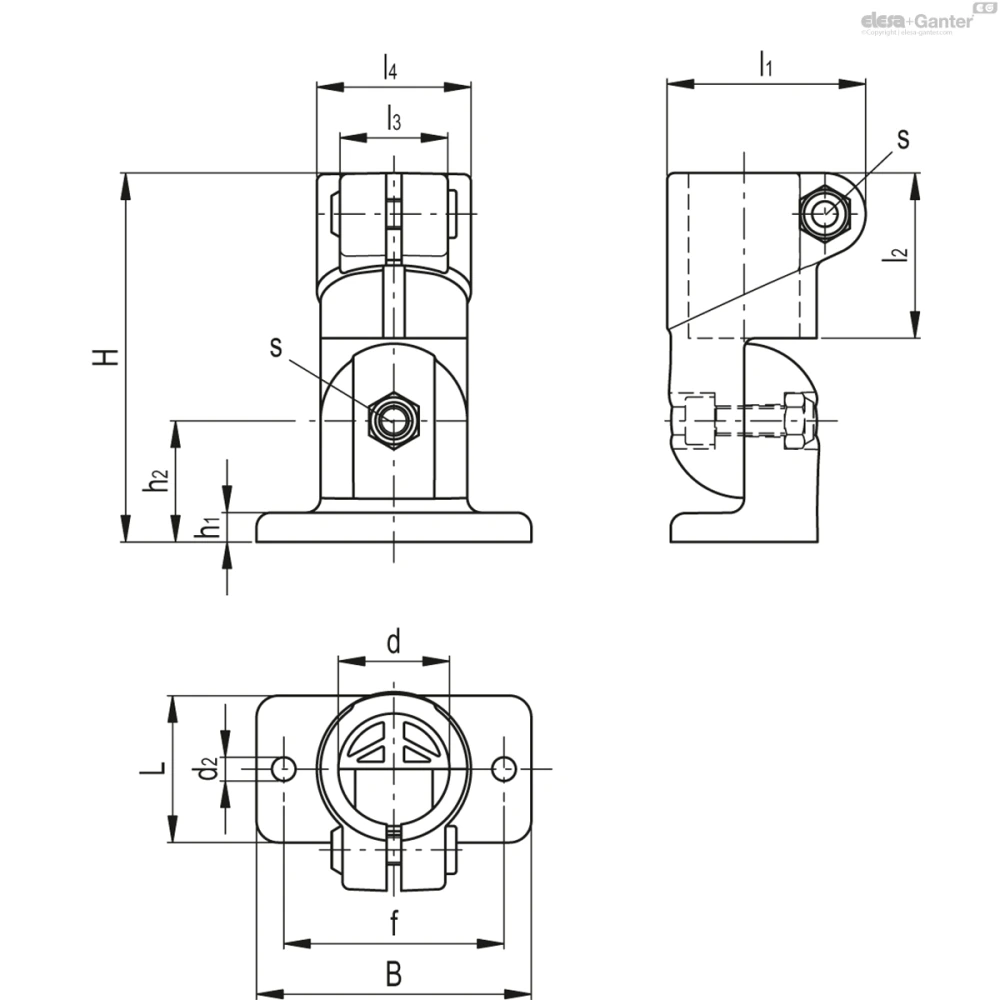

Таблица моделей — Шарнирные соединения с монтажным основанием и зажимом

Артикул	Описание	d	L	A	H	d₂	f ±0.2	h₁	h₂	l₁	l₂	l₃	l₄	s	C#[Nm]	F₁*[N]	M₁**[Nm]	M₂***[Nm]	Вес (г)
600731-C9	TCC-AP-PBF-18-T-C9	18	26.5	54	65	5.5	40	5	20	36	29.5	21	29	M6	5	900	8	32	59
600731-C33	TCC-AP-PBF-18-T-C33	18	26.5	54	65	5.5	40	5	20	36	29.5	21	29	M6	5	900	8	32	59
600831-C9	TCC-AP-PBF-30-T-C9	30	40	75	100	6.5	60	7.5	32.5	54	45	28	42	M8	12	3300	33	100	105
600831-C33	TCC-AP-PBF-30-T-C33	30	40	75	100	6.5	60	7.5	32.5	54	45	28	42	M8	12	3300	33	100	145

3D-модель Технические данные (PDF)

Основные характеристики

Зажим и основание

Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33), стойкий к УФ-лучам, матовая отделка.

Винты и гайки (входит в комплект поставки)

Винт с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.

Контргайки из нержавеющей стали марки AISI 304.

Стандартные исполнения

TCC-AP-PBF-T: с зубцами.

TCC-AP-PBF-S: без зубцов.

Общая информация

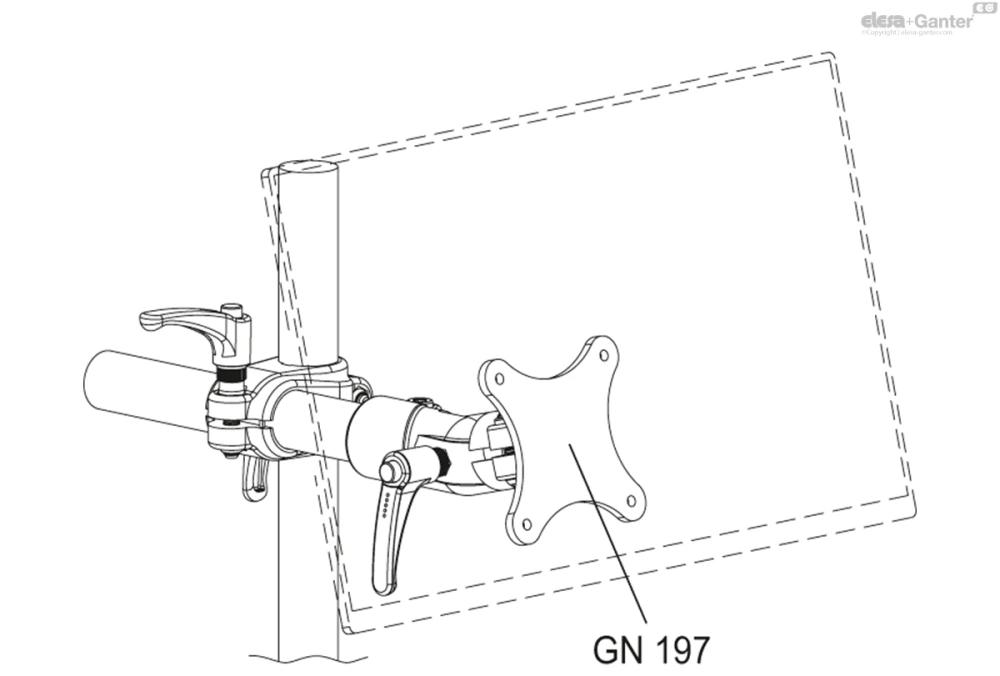

Особенности

Установочный угол соединений, образованных с помощью оснований с внешними зубцами и зажимами с внутренними зубцами (36 зубцов), составляет 10°.

Соединения, образованные из оснований и зажимов без зубцов, могут быть установлены под любым углом.

Зажимы для трубок диаметром 30 ± 0,2 мм.

Для подсоединения трубок меньшего диаметра можно использовать переходную втулку TCC-A (заказывается отдельно).

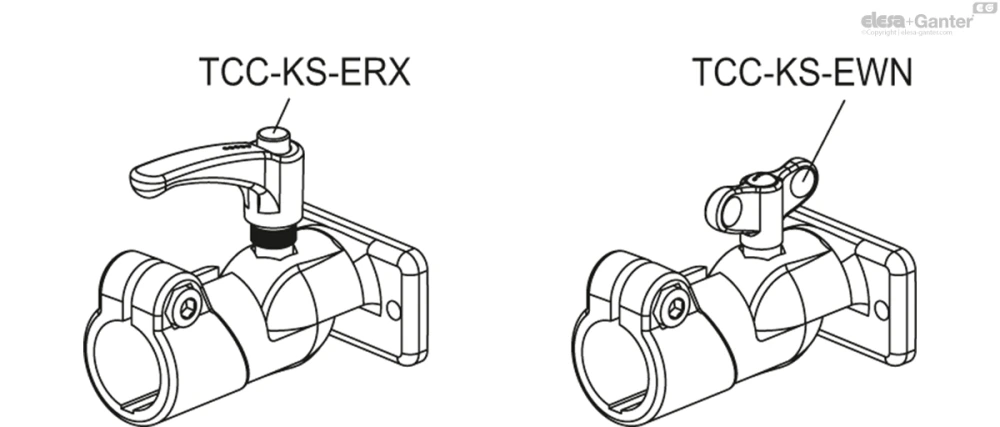

«S»-образные ручки с накаткой могут быть заменены комплектом TCC-KS.

Технические данные

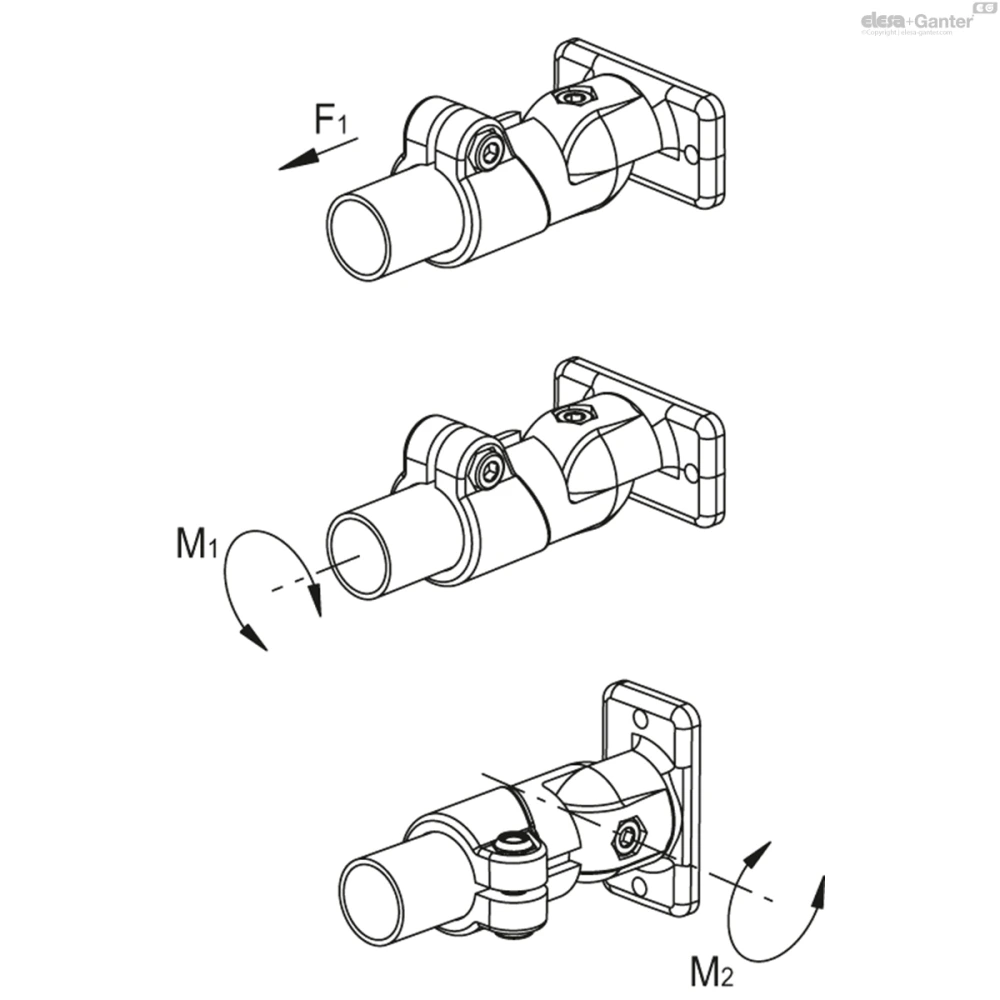

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
