Серия TCC-A-VD

TCC-A-Q-VD

Переходная втулка

для зажимов TCC-VD, визуально определяемый технополимер

Для труб квадратного сечения

Таблица (PDF)

Исполнения серии TCC-A-VD

TCC-A-Q-VD

Переходная втулка

для зажимов TCC-VD, визуально определяемый технополимер

TCC-A-VD

Переходная втулка

для зажимов TCC-VD, визуально определяемый технополимер

TCC-A-Q-VD

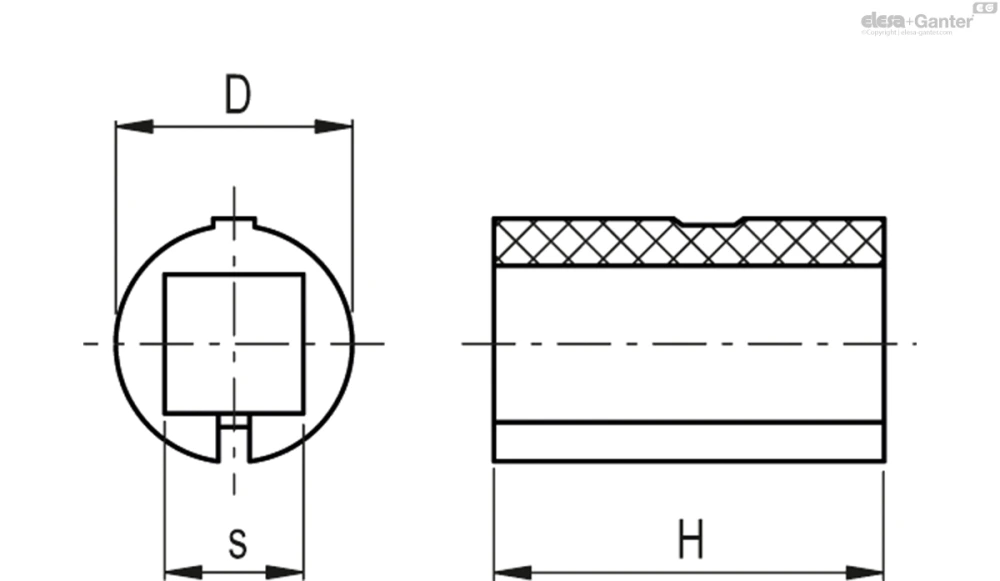

Таблица моделей — Переходная втулка

Артикул	Описание	D	H	s	Вес (г)
191107	TCC-AQ-18-10-VD	18	29	10	7
191108	TCC-AQ-18-12-VD	18	29	12	5
191207	TCC-AQ-30-20-VD	30	45	20	19

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.

Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).

Общая информация

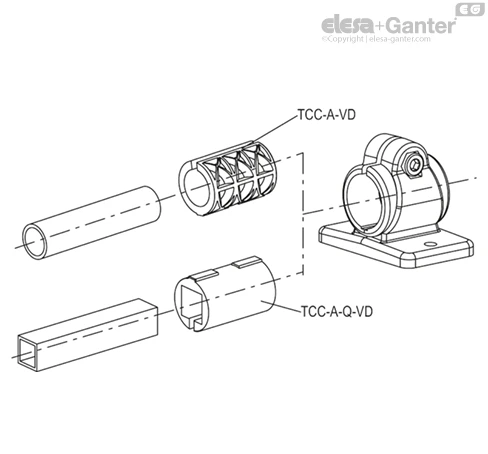

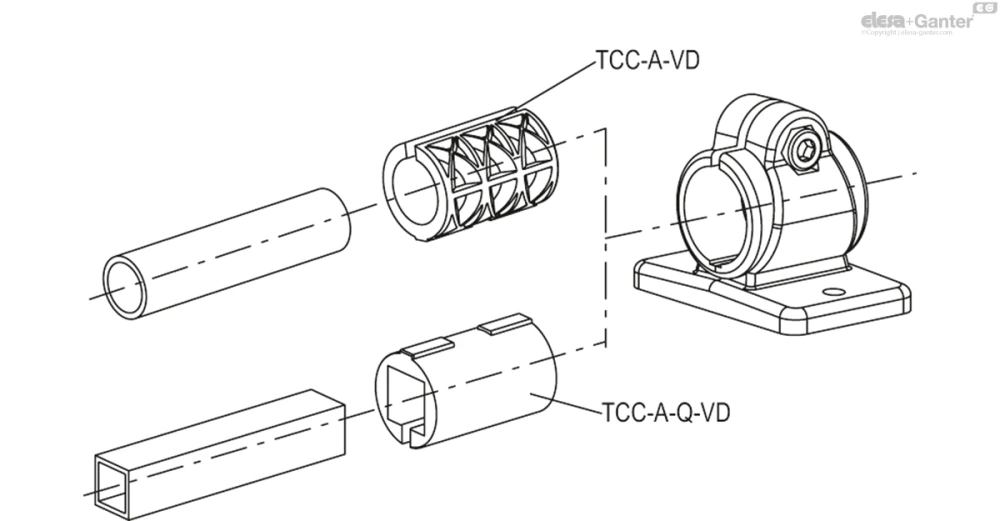

Стандартные исполнения

TCC-A-VD: для труб круглого сечения диаметром “d1” ±0,2 мм.

TCC-A-Q-VD: для труб квадратного сечения “s” ±0,2 мм.

Технические данные

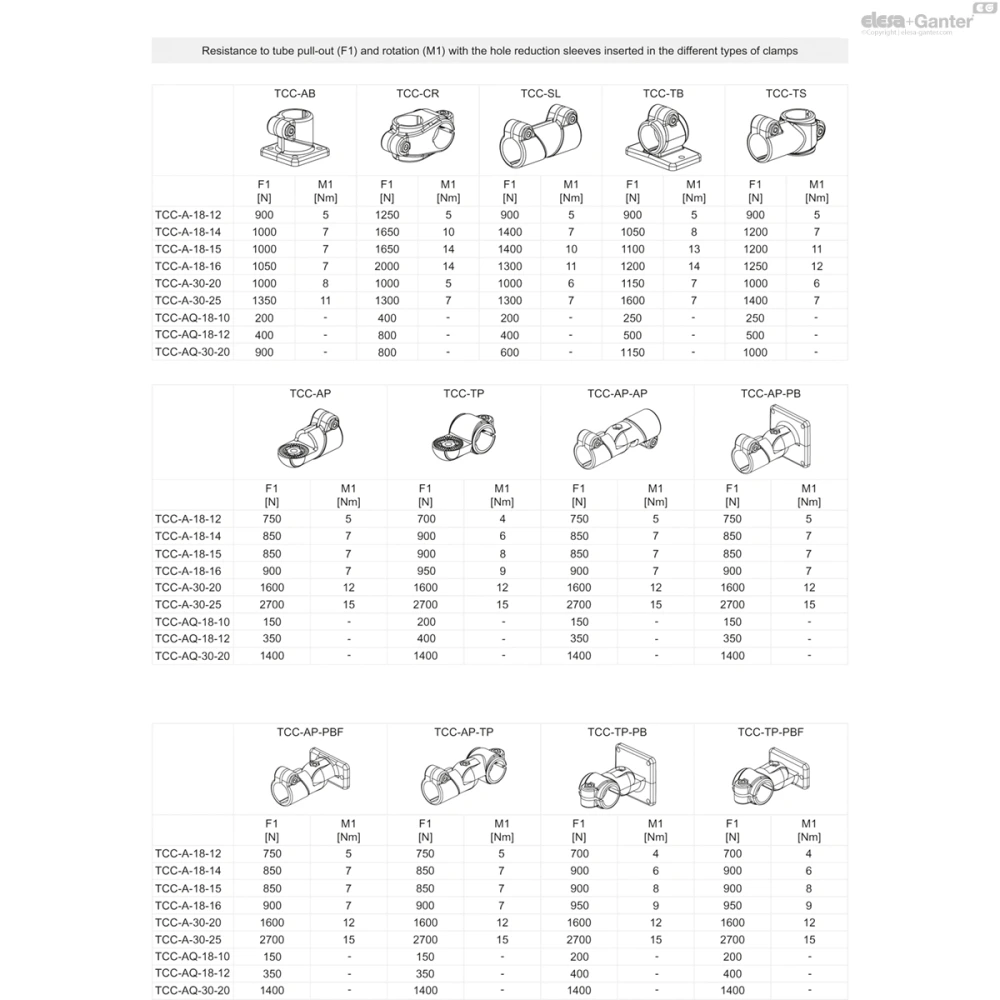

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных испытаний при температуре окружающей среды с затянутыми винтами с максимальным крутящим моментом 5 Н·м для TCC-A-VD-18 и 12 Н·м для TCC-A-VD-30.
