Серия TCC-A

TCC-A

Переходная втулка

для TCC зажимов, технополимер

Для труб круглого сечения

Таблица (PDF)

Исполнения серии TCC-A

TCC-A

Переходная втулка

для TCC зажимов, технополимер

TCC-A-Q

Переходная втулка

для TCC зажимов, технополимер

TCC-A

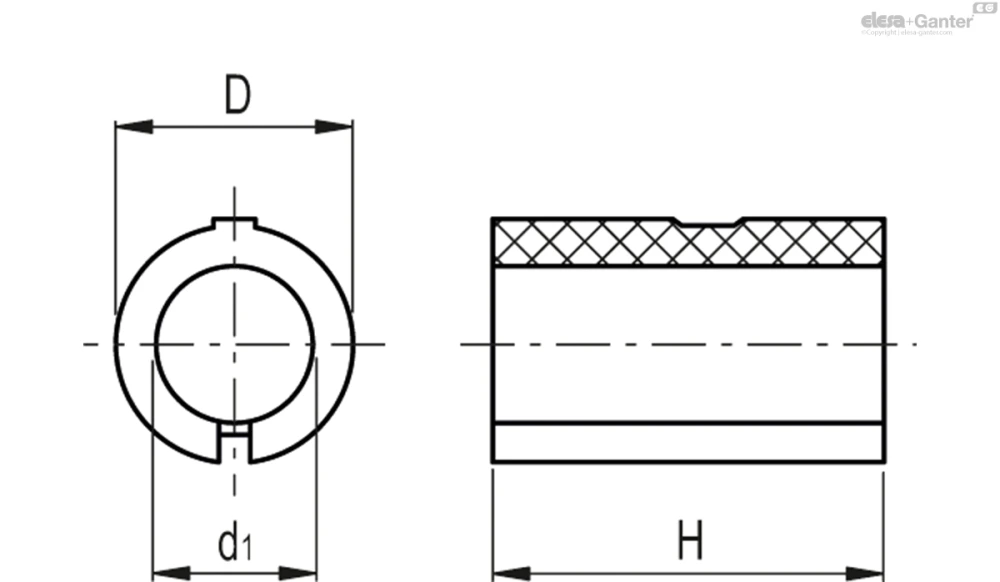

Таблица моделей — Переходная втулка

Артикул	Описание	D	H	d₁	Вес (г)
600101-C9	TCC-A-18-12-C9	18	29	12	8
600101-C33	TCC-A-18-12-C33	18	29	12	8
600102-C9	TCC-A-18-14-C9	18	29	14	8
600102-C33	TCC-A-18-14-C33	18	29	14	8
600103-C9	TCC-A-18-15-C9	18	29	15	6
600103-C33	TCC-A-18-15-C33	18	29	15	6
600104-C9	TCC-A-18-16-C9	18	29	16	6
600104-C33	TCC-A-18-16-C33	18	29	16	6
600201-C9	TCC-A-30-20-C9	30	45	20	15
600201-C33	TCC-A-30-20-C33	30	45	20	15
600202-C9	TCC-A-30-25-C9	30	45	25	11
600202-C33	TCC-A-30-25-C33	30	45	25	11

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Армированный стекловолокном технополимер на основе полиамида (ПА), RAL 9005 (C9), черный или серый цвет, RAL 7040 (C33), матовая отделка.

Общая информация

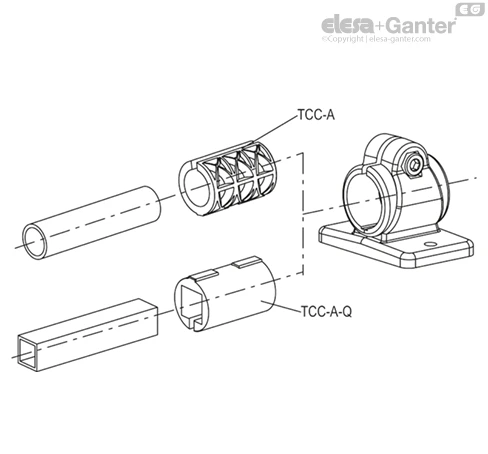

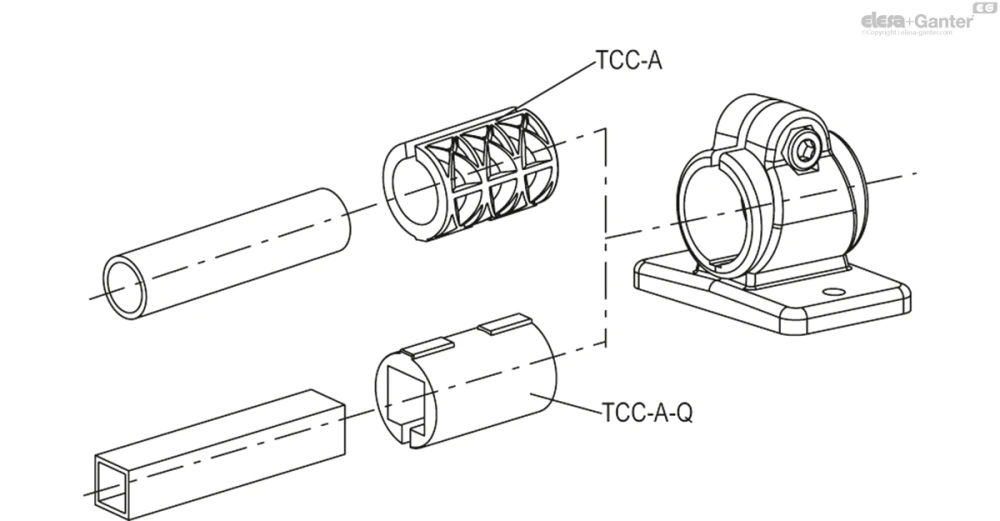

Стандартные исполнения

TCC-A: для труб круглого сечения диаметром “d1” ±0,2 мм.

TCC-A-Q: для труб квадратного сечения “s” ±0,2 мм.

Технические данные

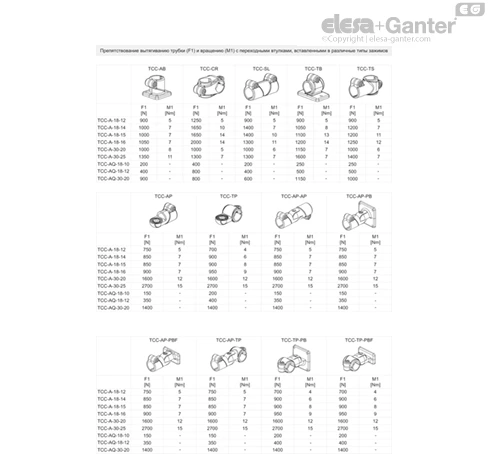

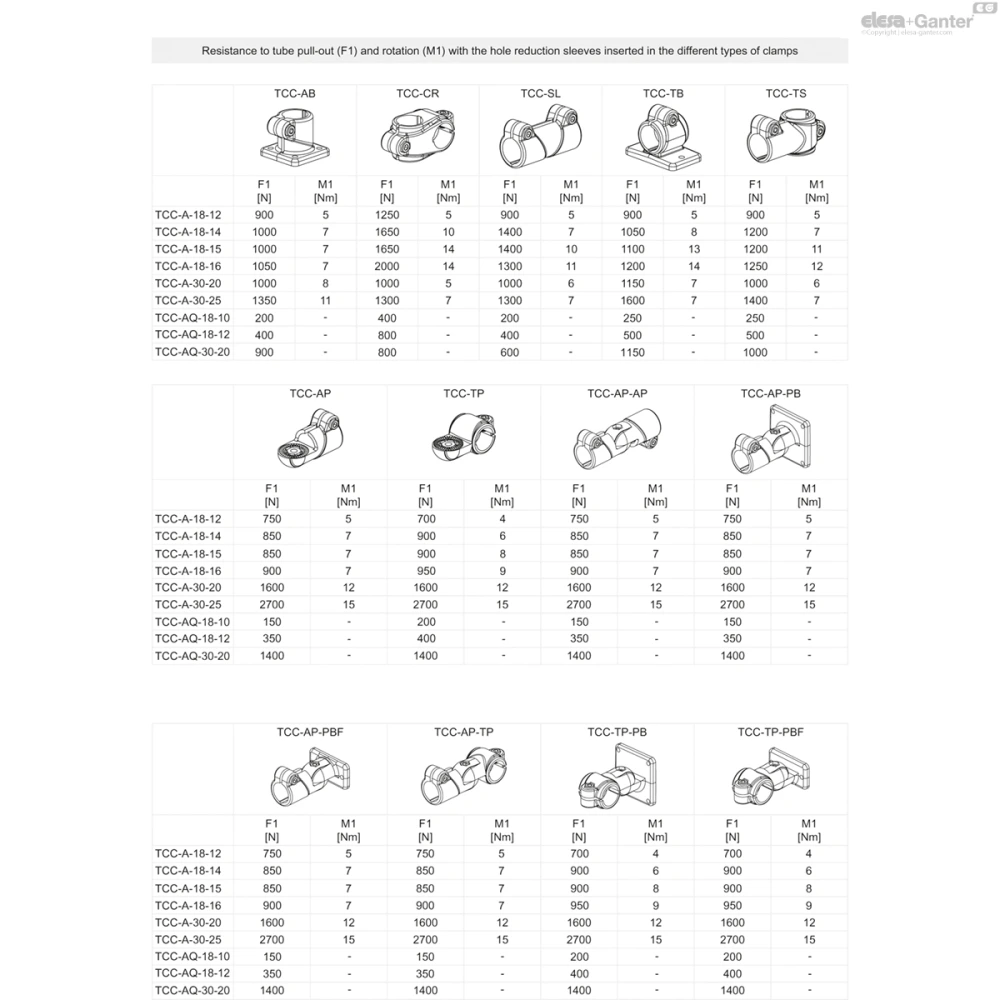

Показатели сопротивления, представленные в таблице, были получены в результате лабораторных испытаний при температуре окружающей среды с затянутыми винтами с максимальным крутящим моментом 5 Н·м для TCC-A-18 и 12 Н·м для TCC-A-30.
