Серия M.543

M.543-p

Мостовидные ручки

Технополимер

Технополимер полиамид. Резьбовая шпилька из оцинкованной стали.

Таблица (PDF)

Исполнения серии M.543

M.543

Мостовидные ручки

Технополимер

M.543-N

Мостовидные ручки

Технополимер

M.543-p

Мостовидные ручки

Технополимер

M.543-p

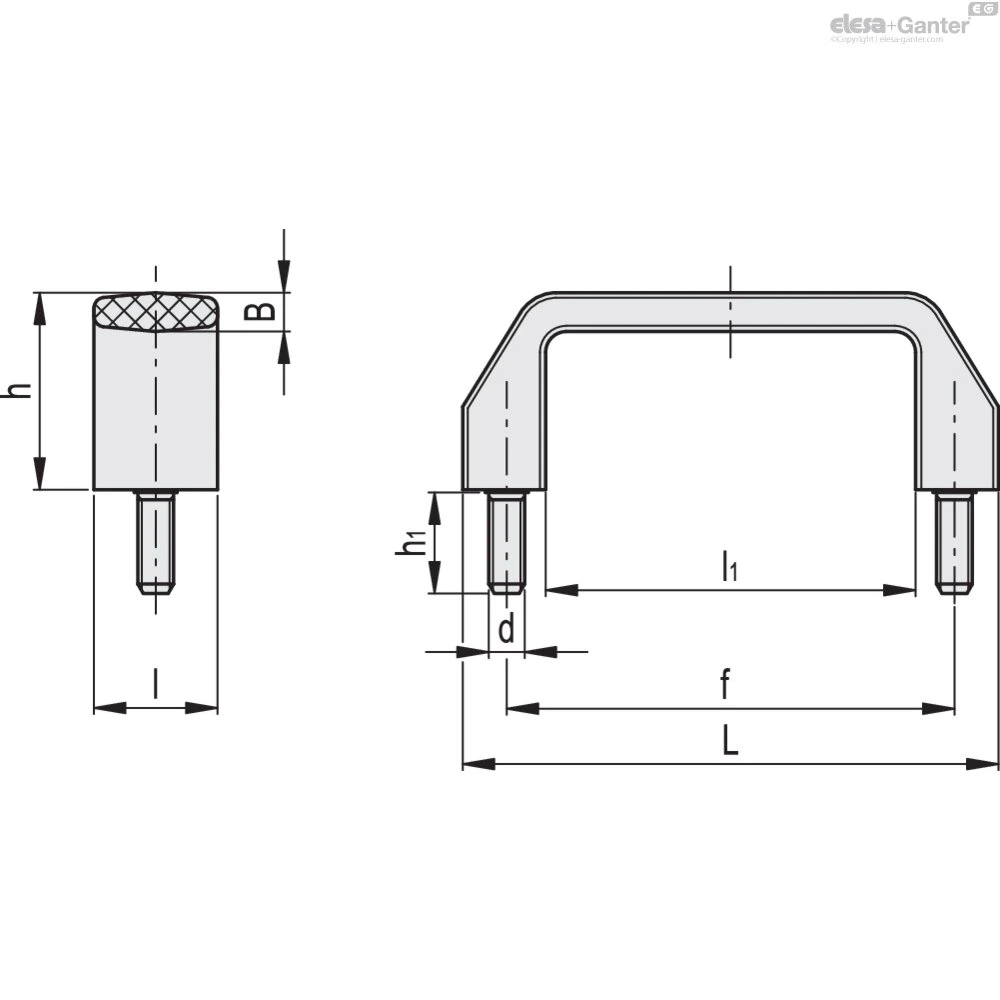

Таблица моделей — Мостовидные ручки

Артикул	Описание	L	A	l	f	d_6g	h	h₁	l₁	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)
37293	M.543/140 p-M6x16-C9	134	7	25	117±0.5	M6	38	16	102	2200	1400	11	9	53
37294	M.543/140 p-M6x16-C2	134	7	25	117±0.5	M6	38	16	102	2200	1400	11	9	56
37387	M.543/200 p-M8x16-C9	200	8.5	28	179±1	M8	51	16	160	3400	2600	24	30	113
37388	M.543/200 p-M8x16-C2	200	8.5	28	179±1	M8	51	16	160	3400	2600	24	30	100

3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

M.543: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный или оранжевый цвет, матовая отделка. Втулка из латуни, резьбовое глухое отверстие.

M.543-N: технополимер на основе полипропилена (PP), армированный стекловолокном, чёрный цвет, матовая отделка. Втулка из латуни, резьбовое глухое отверстие.

M.543-p: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный или оранжевый цвет, матовая отделка. Шпилька из оцинкованной стали, скошенный плоский торец в соответствии со стандартом UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Технические данные

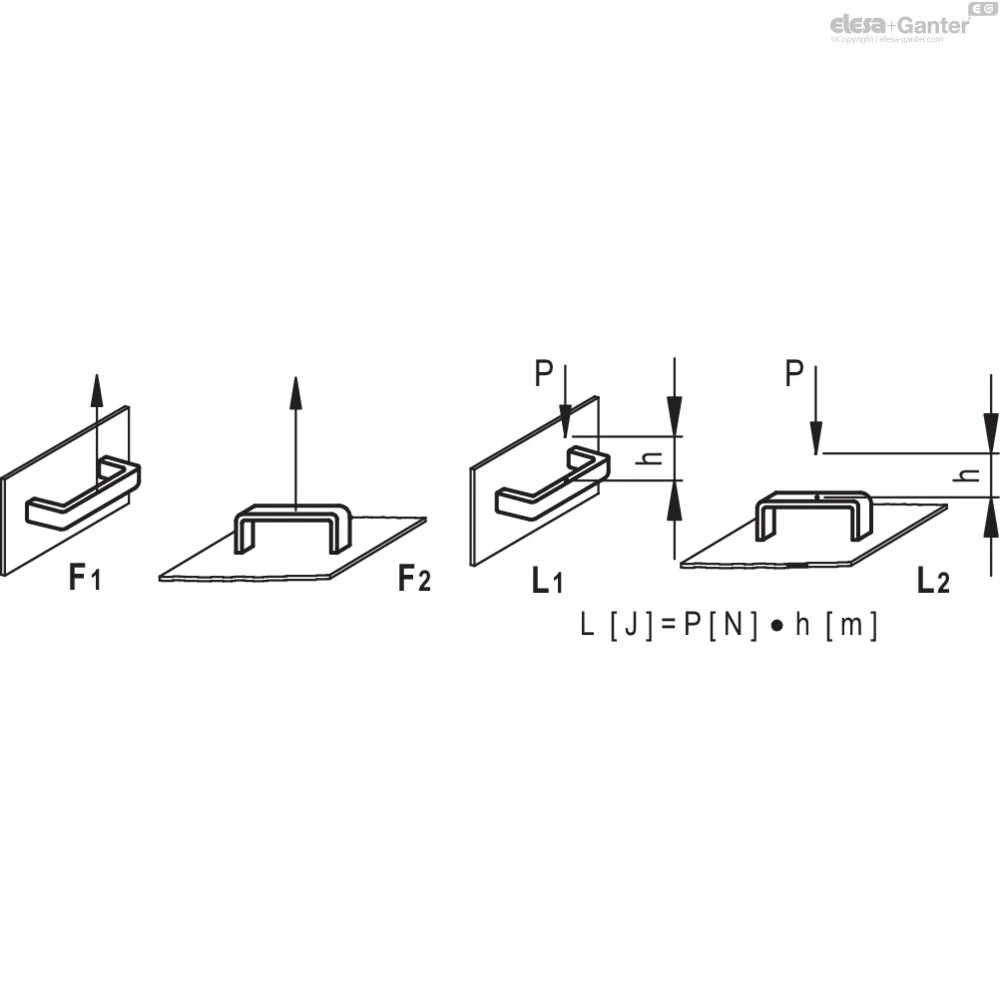

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
