Серия M.543

M.543

Мостовидные ручки

Технополимер

Технополимер полиамид. Латунная втулка, резьбовое глухое отверстие

Таблица (PDF)

Исполнения серии M.543

M.543

Мостовидные ручки

Технополимер

M.543-N

Мостовидные ручки

Технополимер

M.543-p

Мостовидные ручки

Технополимер

M.543

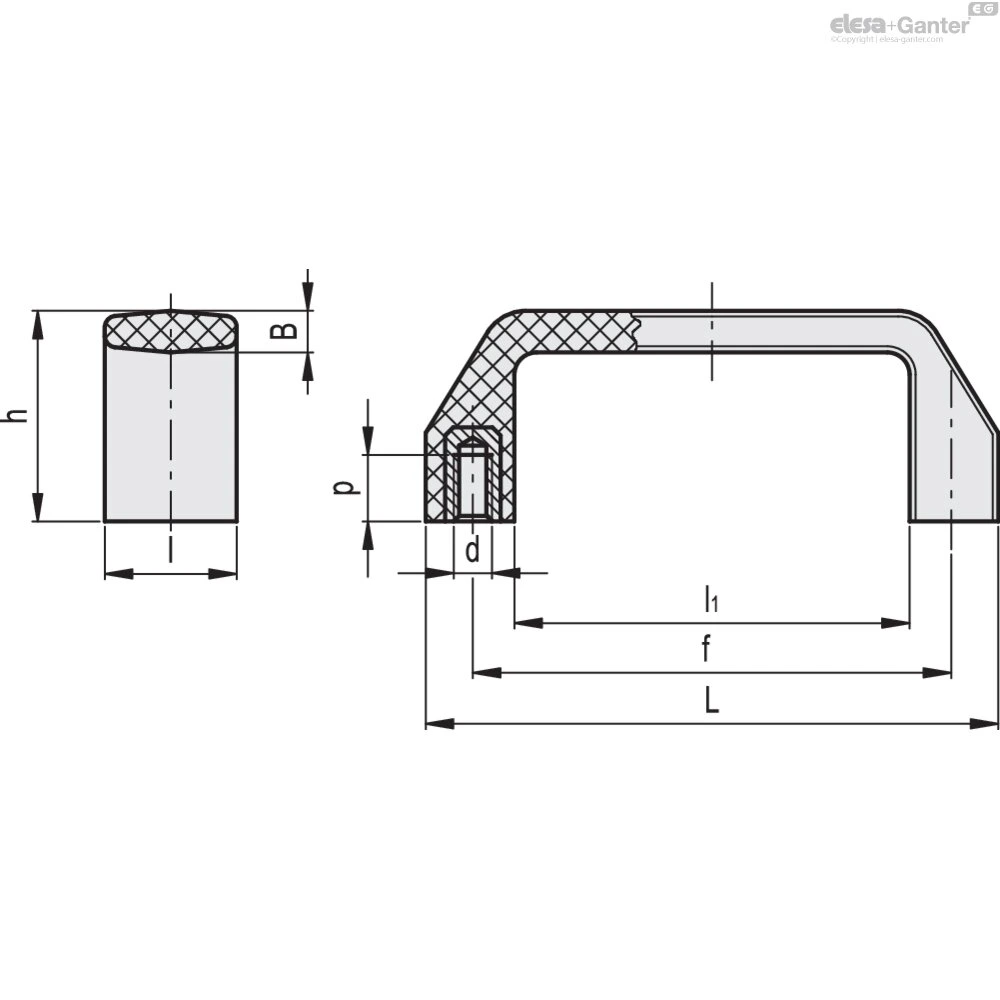

Таблица моделей — Мостовидные ручки

Артикул	Описание	L	A	l	f	d_6H	h	p	l₁	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)
37283	M.543/110 B-M6-C9	107	5.5	21	93.5±0.5	M6	36	10	79	2000	1800	10	6	32
37284	M.543/110 B-M6-C2	107	5.5	21	93.5±0.5	M6	36	10	79	2000	1800	10	6	40
37287	M.543/120 B-M5-C9	120	6.5	23	105±0.5	M5	37	10	90	2000	1800	10	7	37
37289	M.543/120 B-M5-C2	120	6.5	23	105±0.5	M5	37	10	90	2000	1800	10	7	33
37288	M.543/120 B-M6-C9	120	6.5	23	105±0.5	M6	37	10	90	2000	1800	10	7	39
37290	M.543/120 B-M6-C2	120	6.5	23	105±0.5	M6	37	10	90	2000	1800	10	7	39
37298	M.543/140 B-M5-C9	134	7	25	117±0.5	M5	38	10	102	3000	1600	12	9	52
37299	M.543/140 B-M5-C2	134	7	25	117±0.5	M5	38	10	102	3000	1600	12	9	52
37285	M.543/140 B-M6-C9	134	7	25	117±0.5	M6	38	12	102	3000	1600	12	9	52
37286	M.543/140 B-M6-C2	134	7	25	117±0.5	M6	38	12	102	3000	1600	12	9	54
37291	M.543/140 B-M8-C9	134	7	25	117±0.5	M8	38	13	102	3000	1600	12	9	48
37292	M.543/140 B-M8-C2	134	7	25	117±0.5	M8	38	13	102	3000	1600	12	9	49
37296	M.543/150 B-M8-C9	150	7.5	26	132±0.5	M8	45	13	116	2000	1800	18	16	58
37297	M.543/150 B-M8-C2	150	7.5	26	132±0.5	M8	45	13	116	2000	1800	18	16	60
37381	M.543/200 B-M8-C9	200	8.5	28	179±1	M8	51	13	160	3000	2300	24	30	93
37382	M.543/200 B-M8-C2	200	8.5	28	179±1	M8	51	13	160	3000	2300	24	30	95
37383	M.543/200 B-M10-C9	200	8.5	28	179±1	M10	51	13	160	3200	2500	24	30	94
37384	M.543/200 B-M10-C2	200	8.5	28	179±1	M10	51	13	160	3200	2500	24	30	94

3D-модель Технические данные (PDF)

Основные характеристики

Стандартные исполнения

M.543: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный или оранжевый цвет, матовая отделка. Втулка из латуни, резьбовое глухое отверстие.

M.543-N: технополимер на основе полипропилена (PP), армированный стекловолокном, чёрный цвет, матовая отделка. Втулка из латуни, резьбовое глухое отверстие.

M.543-p: технополимер на основе полиамида (PA), армированный стекловолокном, чёрный или оранжевый цвет, матовая отделка. Шпилька из оцинкованной стали, скошенный плоский торец в соответствии со стандартом UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Технические данные

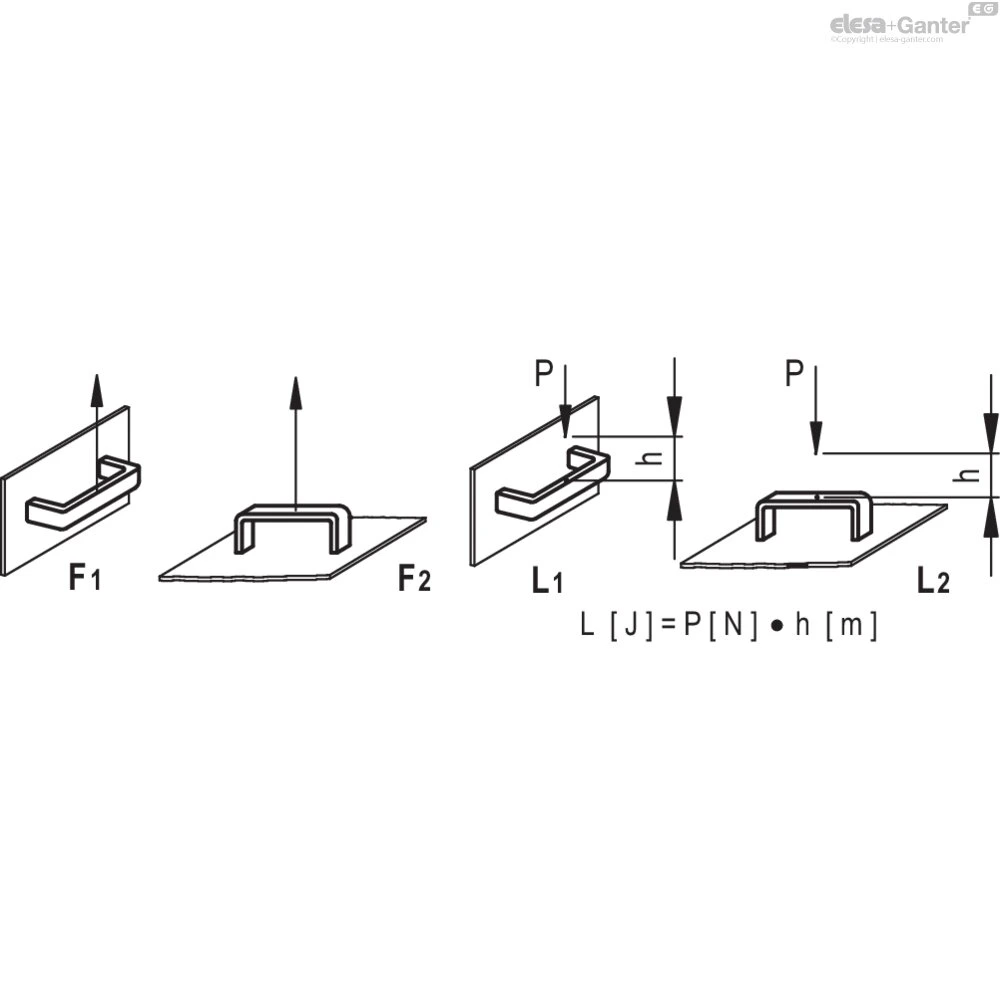

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
