Серия M.343-SOFT
M.343-SOFT
Мостовидные ручки
Технополимер с мягкими на ощупь эргономичными вставками «Soft-touch»
Резьбовые глухие отверстия для установки с внутренней стороны
Исполнения серии M.343-SOFT
Изображения
Схемы
M.343-SOFT

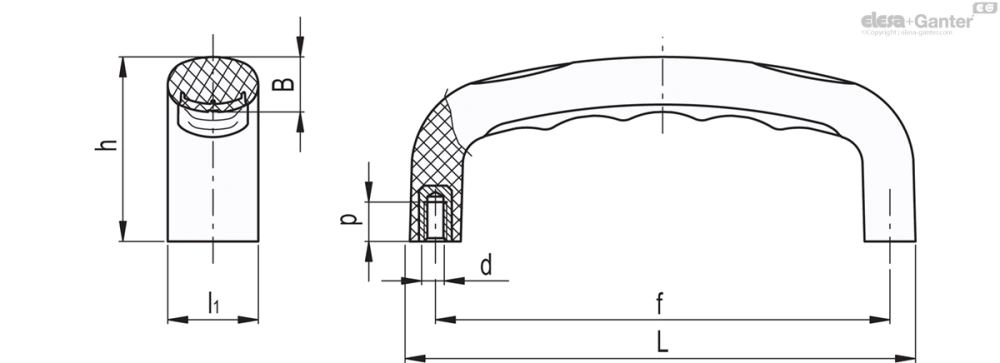

Таблица моделей — Мостовидные ручки
| Артикул | Описание | L | f±0.5 |
|
h | A | l1 | p |
|
F2[N] |
|
|
Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 38620 | M.343/150 B-M6-SOFT-C2 | 148 | 132 | M6 | 53 | 16 | 26 | 13 | 2000 | 2700 | 12 | 6 | 82 | |
| 38622 | M.343/150 B-M6-SOFT-C6 | 148 | 132 | M6 | 53 | 16 | 26 | 13 | 2000 | 2700 | 12 | 6 | 82 | |
| 38623 | M.343/150 B-M6-SOFT-C17 | 148 | 132 | M6 | 53 | 16 | 26 | 13 | 2000 | 2700 | 12 | 6 | 82 | |
| 38621 | M.343/150 B-M6-SOFT-C24 | 148 | 132 | M6 | 53 | 16 | 26 | 13 | 2000 | 2700 | 12 | 6 | 82 | |
| 38630 | M.343/150 B-M8-SOFT-C2 | 148 | 132 | M8 | 53 | 16 | 26 | 13 | 2300 | 2700 | 10 | 11 | 82 | |
| 38632 | M.343/150 B-M8-SOFT-C6 | 148 | 132 | M8 | 53 | 16 | 26 | 13 | 2300 | 2700 | 10 | 11 | 82 | |
| 38633 | M.343/150 B-M8-SOFT-C17 | 148 | 132 | M8 | 53 | 16 | 26 | 13 | 2300 | 2700 | 10 | 11 | 82 | |
| 38631 | M.343/150 B-M8-SOFT-C24 | 148 | 132 | M8 | 53 | 16 | 26 | 13 | 2300 | 2700 | 10 | 11 | 82 |
Основные характеристики
Материал
Технополимер на основе полипропилена (PP), высокая эластичность, чёрный цвет, матовая отделка, с мягкими на ощупь вставками из термопластичного эластомера (TPE), химически и механически связанного, твёрдость по Шору А 70, оранжевый цвет RAL 2004 (C2), красный RAL 3000 (C6), зелёный RAL 6017 (C17) и серый RAL 7024 (C24), матовая отделка.
Стандартные исполнения
Втулки из латуни.
- M.343-SOFT: глухие резьбовые отверстия для заднего монтажа.
- M.343-FM-SOFT: сквозные отверстия для винтов с цилиндрической головкой с шестигранным углублением.
Общая информация
Технические данные

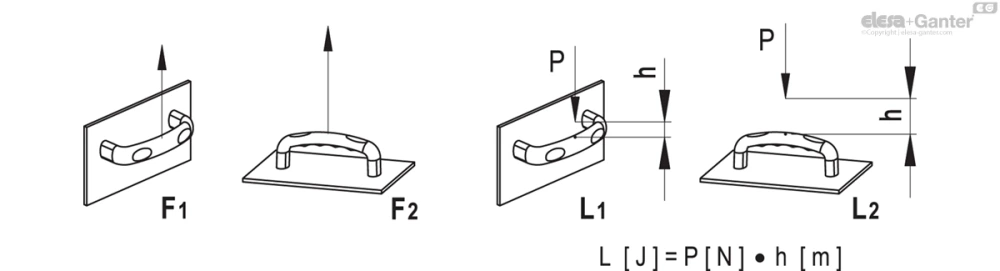

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
Вопрос о продукции
Спросите о серии M.343-SOFT — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
