Серия M.343-SOFT
M.343-FM-SOFT
Мостовидные ручки
Технополимер с мягкими на ощупь эргономичными вставками «Soft-touch»
Сквозные отверстия, для монтажа с внешней стороны
Исполнения серии M.343-SOFT
Изображения
Схемы
M.343-FM-SOFT
Таблица моделей — Мостовидные ручки

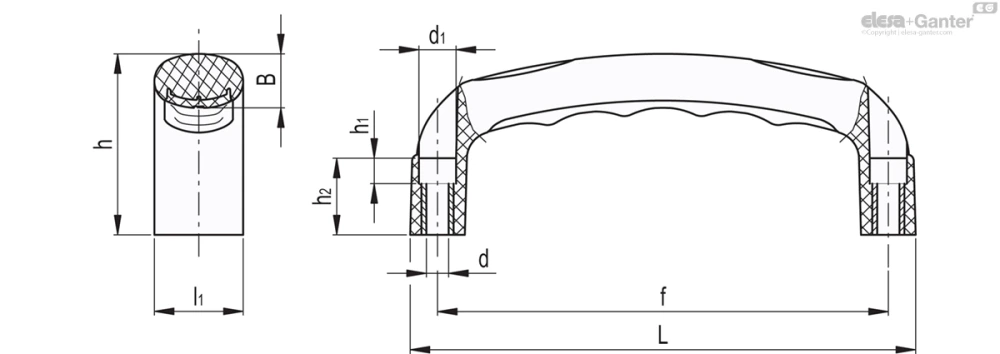

| Артикул | Описание | L | f±0.5 | d | d1 | h | h1 | h2 | A | l1 | F1[N] | F2[N] | L1[J] | L2[J] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 138620 | M.343 FM/150 B-6-SOFT-C2 | 148 | 132 | 6.4 | 10.5 | 53 | 8.5 | 23.5 | 16 | 26 | 2000 | 2700 | 12 | 6 | 70 | |
| 138622 | M.343 FM/150 B-6-SOFT-C6 | 148 | 132 | 6.4 | 10.5 | 53 | 8.5 | 23.5 | 16 | 26 | 2000 | 2700 | 12 | 6 | 70 | |
| 138623 | M.343 FM/150 B-6-SOFT-C17 | 148 | 132 | 6.4 | 10.5 | 53 | 8.5 | 23.5 | 16 | 26 | 2000 | 2700 | 12 | 6 | 70 | |
| 138621 | M.343 FM/150 B-6-SOFT-C24 | 148 | 132 | 6.4 | 10.5 | 53 | 8.5 | 23.5 | 16 | 26 | 2000 | 2700 | 12 | 6 | 70 |
Основные характеристики
Материал
Технополимер на основе полипропилена (PP), высокая эластичность, чёрный цвет, матовая отделка, с мягкими на ощупь вставками из термопластичного эластомера (TPE), химически и механически связанного, твёрдость по Шору А 70, оранжевый цвет RAL 2004 (C2), красный RAL 3000 (C6), зелёный RAL 6017 (C17) и серый RAL 7024 (C24), матовая отделка.
Стандартные исполнения
Втулки из латуни.
- M.343-SOFT: глухие резьбовые отверстия для заднего монтажа.
- M.343-FM-SOFT: сквозные отверстия для винтов с цилиндрической головкой с шестигранным углублением.
Общая информация
Технические данные

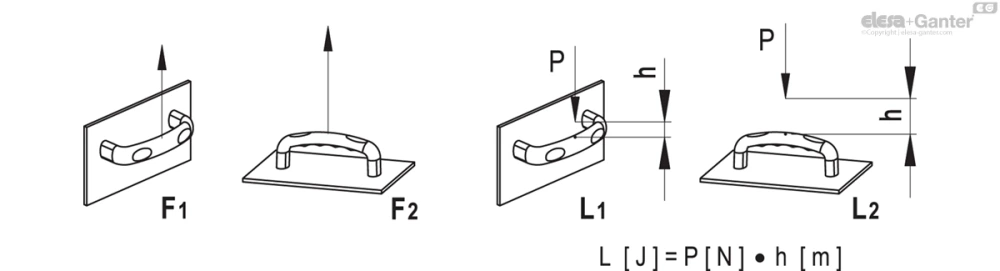

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
Вопрос о продукции
Спросите о серии M.343-FM-SOFT — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
