Серия GN 990
GN 990-NI
Конструкционные трубы
Aлюминий/нержавеющая сталь для трубчатых зажимных коннекторов
Нержавеющая сталь
Исполнения серии GN 990
Изображения

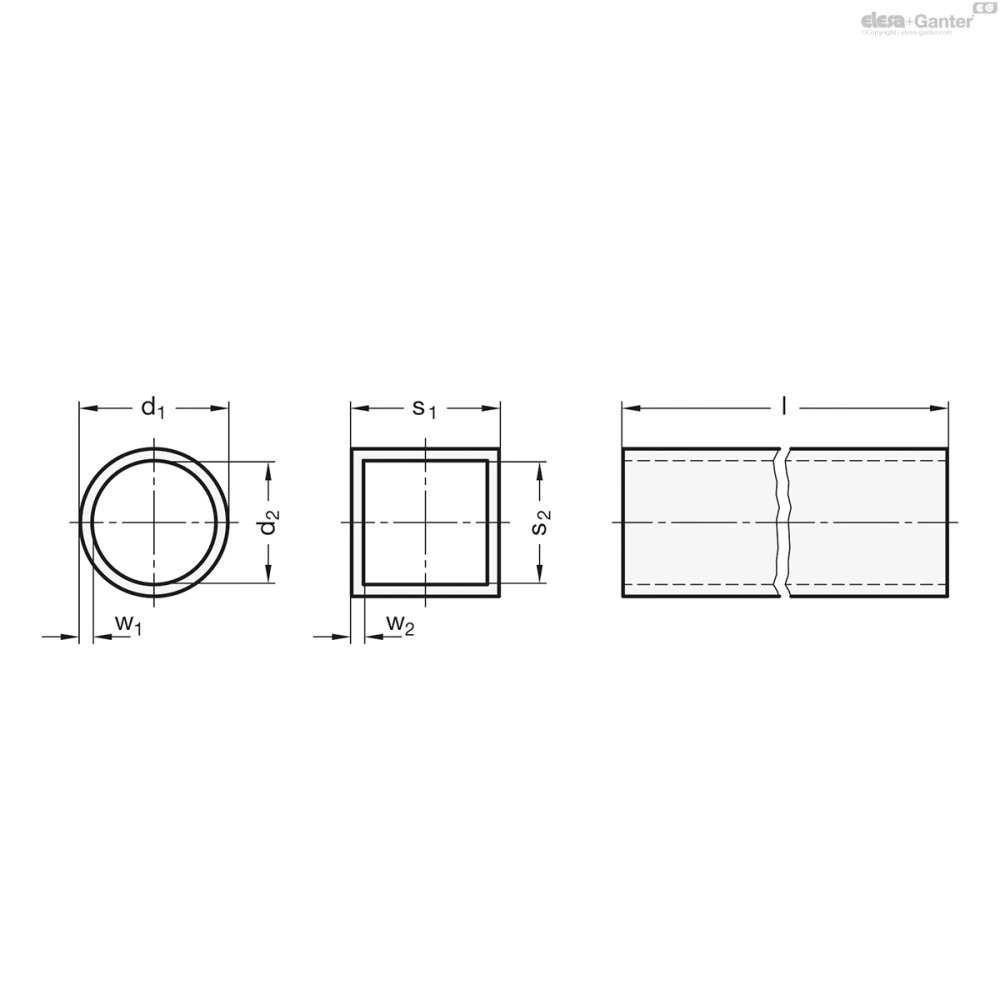

Схемы
GN 990-NI
Таблица моделей — Конструкционные трубы
| Артикул |
|
|
|
|
|
|
|
Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|
| GN 990-NI-D10-200-BL | D 10 ±0.1 | - | 200 | 7 | - | 1.5 | - | 64 | |
| GN 990-NI-D10-500-BL | D 10 ±0.1 | - | 500 | 7 | - | 1.5 | - | 158 | |
| GN 990-NI-D10-1000-BL | D 10 ±0.1 | - | 1000 | 7 | - | 1.5 | - | 426 | |
| GN 990-NI-D12-200-BL | D 12 -0.2 | - | 200 | 9 | - | 1.5 | - | 80 | |
| GN 990-NI-D12-500-BL | D 12 -0.2 | - | 500 | 9 | - | 1.5 | - | 200 | |
| GN 990-NI-D12-1000-BL | D 12 -0.2 | - | 1000 | 9 | - | 1.5 | - | 399 | |
| GN 990-NI-D14-200-BL | D 14 -0.2 | - | 200 | 11 | - | 1.5 | - | 93 | |
| GN 990-NI-D14-500-BL | D 14 -0.2 | - | 500 | 11 | - | 1.5 | - | 220 | |
| GN 990-NI-D14-1000-BL | D 14 -0.2 | - | 1000 | 11 | - | 1.5 | - | 467 | |
| GN 990-NI-D15-200-BL | D 15 -0.2 | - | 200 | 12 | - | 1.5 | - | 104 | |
| GN 990-NI-D15-500-BL | D 15 -0.2 | - | 500 | 12 | - | 1.5 | - | 259 | |
| GN 990-NI-D15-1000-BL | D 15 -0.2 | - | 1000 | 12 | - | 1.5 | - | 518 | |
| GN 990-NI-D16-200-BL | D 16 -0.2 | - | 200 | 13 | - | 1.5 | - | 90 | |
| GN 990-NI-D16-500-BL | D 16 -0.2 | - | 500 | 13 | - | 1.5 | - | 270 | |
| GN 990-NI-D16-1000-BL | D 16 -0.2 | - | 1000 | 13 | - | 1.5 | - | 539 | |
| GN 990-NI-D18-200-BL | D 18 -0.2 | - | 200 | 15 | - | 1.5 | - | 120 | |
| GN 990-NI-D18-500-BL | D 18 -0.2 | - | 500 | 15 | - | 1.5 | - | 305 | |
| GN 990-NI-D18-1000-BL | D 18 -0.2 | - | 1000 | 15 | - | 1.5 | - | 650 | |
| GN 990-NI-D20-200-BL | D 20 -0.2 | - | 200 | 16 | - | 2 | - | 160 | |
| GN 990-NI-D20-500-BL | D 20 -0.2 | - | 500 | 16 | - | 2 | - | 420 | |
| GN 990-NI-D20-1000-BL | D 20 -0.2 | - | 1000 | 16 | - | 2 | - | 750 | |
| GN 990-NI-D20-2000-BL | D 20 -0.2 | - | 2000 | 16 | - | 2 | - | 1700 | |
| GN 990-NI-D25-200-BL | D 25 ±0.15 | - | 200 | 21 | - | 2 | - | 220 | |
| GN 990-NI-D25-500-BL | D 25 ±0.15 | - | 500 | 21 | - | 2 | - | 569 | |
| GN 990-NI-D25-1000-BL | D 25 ±0.15 | - | 1000 | 21 | - | 2 | - | 1137 | |
| GN 990-NI-D25-2000-BL | D 25 ±0.15 | - | 2000 | 21 | - | 2 | - | 2100 | |
| GN 990-NI-D30-200-BL | D 30 ±0.15 | - | 200 | 26 | - | 2 | - | 200 | |
| GN 990-NI-D30-500-BL | D 30 ±0.15 | - | 500 | 26 | - | 2 | - | 620 | |
| GN 990-NI-D30-1000-BL | D 30 ±0.15 | - | 1000 | 26 | - | 2 | - | 1280 | |
| GN 990-NI-D30-2000-BL | D 30 ±0.15 | - | 2000 | 26 | - | 2 | - | 2778 | |
| GN 990-NI-D35-200-BL | D 35 ±0.15 | - | 200 | 31 | - | 2 | - | 328 | |
| GN 990-NI-D35-500-BL | D 35 ±0.15 | - | 500 | 31 | - | 2 | - | 900 | |
| GN 990-NI-D35-1000-BL | D 35 ±0.15 | - | 1000 | 31 | - | 2 | - | 1500 | |
| GN 990-NI-D40-200-BL | D 40 +0.15/-0.2 | - | 200 | 34 | - | 3 | - | 500 | |
| GN 990-NI-D40-500-BL | D 40 +0.15/-0.2 | - | 500 | 34 | - | 3 | - | 1250 | |
| GN 990-NI-D40-1000-BL | D 40 +0.15/-0.2 | - | 1000 | 34 | - | 3 | - | 2500 | |
| GN 990-NI-D40-2000-BL | D 40 +0.15/-0.2 | - | 2000 | 34 | - | 3 | - | 5000 | |
| GN 990-NI-D50-500-BL | D 50 ±0.2 | - | 500 | 44 | - | 3 | - | 1751 | |
| GN 990-NI-D50-1000-BL | D 50 ±0.2 | - | 1000 | 44 | - | 3 | - | 3400 | |
| GN 990-NI-D50-2000-BL | D 50 ±0.2 | - | 2000 | 44 | - | 3 | - | 7100 | |
| GN 990-NI-D60-500-BL | D 60 ±0.25 | - | 500 | 52 | - | 4 | - | 2500 | |
| GN 990-NI-D60-1000-BL | D 60 ±0.25 | - | 1000 | 52 | - | 4 | - | 4800 | |
| GN 990-NI-D60-2000-BL | D 60 ±0.25 | - | 2000 | 52 | - | 4 | - | 9000 | |
| GN 990-NI-V20-200-BL | - | V 20 | 200 | - | 16 | - | 2 | 225 | |
| GN 990-NI-V20-500-BL | - | V 20 | 500 | - | 16 | - | 2 | 564 | |
| GN 990-NI-V20-1000-BL | - | V 20 | 1000 | - | 16 | - | 2 | 1127 | |
| GN 990-NI-V20-2000-BL | - | V 20 | 2000 | - | 16 | - | 2 | 2254 | |
| GN 990-NI-V25-200-BL | - | V 25 | 200 | - | 21 | - | 2 | 230 | |
| GN 990-NI-V25-500-BL | - | V 25 | 500 | - | 21 | - | 2 | 700 | |
| GN 990-NI-V25-1000-BL | - | V 25 | 1000 | - | 21 | - | 2 | 1449 | |
| GN 990-NI-V25-2000-BL | - | V 25 | 2000 | - | 21 | - | 2 | 2898 | |
| GN 990-NI-V30-200-BL | - | V 30 | 200 | - | 26 | - | 2 | 353 | |
| GN 990-NI-V30-500-BL | - | V 30 | 500 | - | 26 | - | 2 | 750 | |
| GN 990-NI-V30-1000-BL | - | V 30 | 1000 | - | 26 | - | 2 | 1761 | |
| GN 990-NI-V30-2000-BL | - | V 30 | 2000 | - | 26 | - | 2 | 3500 | |
| GN 990-NI-V40-500-BL | - | V 40 | 500 | - | 34 | - | 3 | 1800 | |
| GN 990-NI-V40-1000-BL | - | V 40 | 1000 | - | 34 | - | 3 | 3351 | |
| GN 990-NI-V40-2000-BL | - | V 40 | 2000 | - | 34 | - | 3 | 6700 | |
| GN 990-NI-V50-500-BL | - | V 50 | 500 | - | 44 | - | 3 | 1700 | |
| GN 990-NI-V50-1000-BL | - | V 50 | 1000 | - | 44 | - | 3 | 4307 | |
| GN 990-NI-V50-2000-BL | - | V 50 | 2000 | - | 44 | - | 3 | 8614 |
Характеристики
Вариант исполнения из алюминия
Алюминий AL
анодированные, естественный цвет EL
Вариант исполнения из нержавеющей стали
Нержавеющая сталь AISI 304 NI
гладкая поверхность BL
Необработанный
Распиленные поперечные разрезы, со снятыми заусенцами, бесцветные, т. е. с необработанной поверхностью.
Информация
Конструкционные трубы GN 990 поставляются в этих стандартных длинах.
Допуски, определенные для наружного диаметра круглых конструкционных труб, соответствуют требованиям к разъёмным моноблочным зажимам. Зажимы, состоящие из двух частей, обеспечивают большие допуски на конструкционных трубах.
Аксессуары
По запросу
- Другая длина
Техническая информация
Вопрос о продукции
Спросите о серии GN 990-NI — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
