Регулируемые ручки из нержавеющей стали

с резьбовой втулкой / pезьбовая шпилька, для трубчатых зажимных коннекторов / Зажимы линейного привода

с резьбовым стержнем

Таблица (PDF)

Исполнения серии GN 911.3

GN 911.3

Регулируемые ручки из нержавеющей стали

с резьбовой втулкой / pезьбовая шпилька, для трубчатых зажимных коннекторов / Зажимы линейного привода

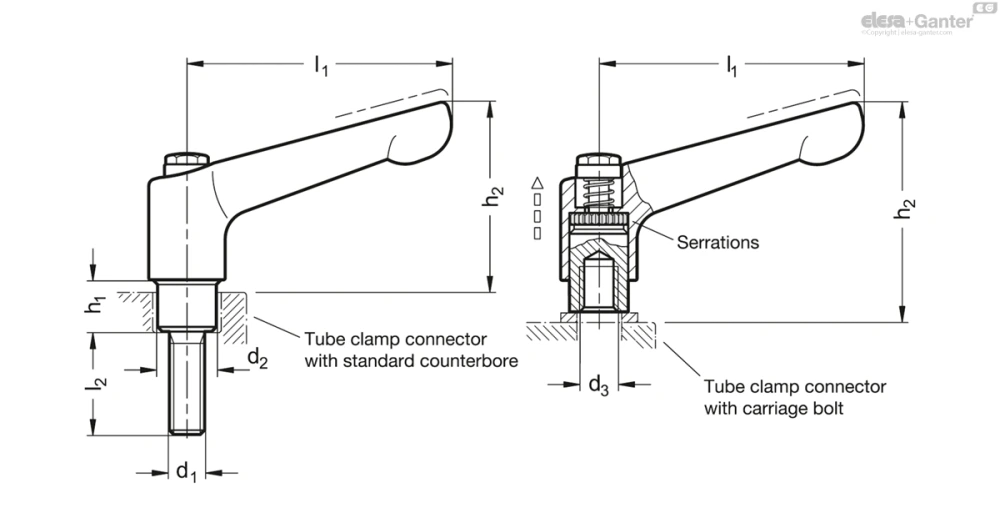

GN-911.3

Регулируемые ручки из нержавеющей стали

с резьбовой втулкой / pезьбовая шпилька, для трубчатых зажимных коннекторов / Зажимы линейного привода

GN-911.3

Таблица моделей — Регулируемые ручки из нержавеющей стали

Артикул	l₁	d₁	d₂	l₂	h₁	h₂≈	Вес (г)	В корзину
GN 911.3-45-M6-20-GS	45	M 6	10	20	9	34	48
GN 911.3-63-M6-20-GS	63	M 6	10	20	12	44	98

3D-модель Технические данные (PDF)

Характеристики

Рукоятка

Закаленная нержавеющая сталь AISI CF-8

матовая отделка, дробеструйная обработка

Резьбовая втулка и фиксирующий винт

Нержавеющая сталь AISI 303

Информация

Регулируемые ручки из нержавеющей стали GN 911.3 заменяют винты с торцевой головкой с внутренним шестигранником .DIN 912 или накидные гайки DIN 917 зажимных соединителей для труб и зажимов линейного привода. из нержавеющей стали.

В таблице размеров зажимных соединителей для труб и зажимов линейного привода указаны соответствующие ручки рычажного типа для каждого положения винта.
