Серия GN 6337.3
GN-6337.3
Регулируемые прижимные ручки
НАЖАТЬ для расцепления
Регулируемые прижимные ручки со шпилькой
Исполнения серии GN 6337.3
Изображения

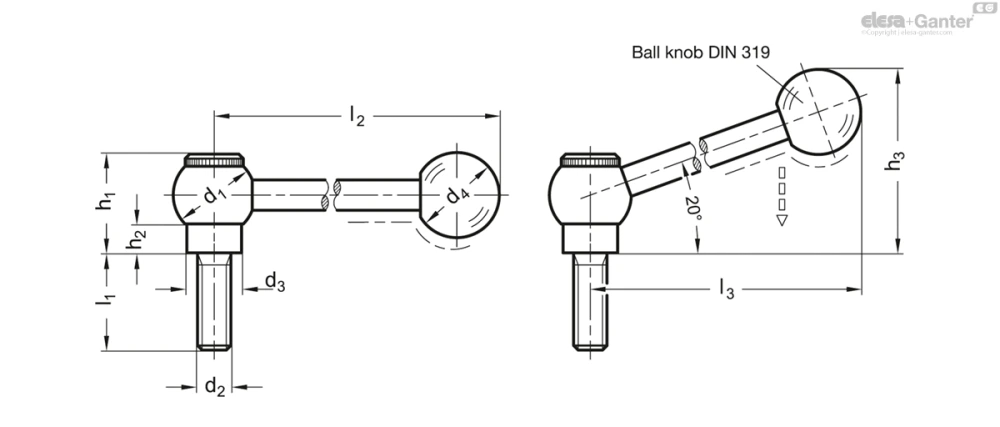

Схемы
GN-6337.3
Таблица моделей — Регулируемые прижимные ручки
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 6337.3-20-M8-20-M | 20 | M 8 | 20 | 13.5 | 20 | 25 | 8 | - | 74 | - | 69 | |
| GN 6337.3-20-M8-25-M | 20 | M 8 | 25 | 13.5 | 20 | 25 | 8 | - | 74 | - | 70 | |
| GN 6337.3-20-M8-32-M | 20 | M 8 | 32 | 13.5 | 20 | 25 | 8 | - | 74 | - | 72 | |
| GN 6337.3-20-M8-40-M | 20 | M 8 | 40 | 13.5 | 20 | 25 | 8 | - | 74 | - | 75 | |
| GN 6337.3-20-M8-50-M | 20 | M 8 | 50 | 13.5 | 20 | 25 | 8 | - | 74 | - | 78 | |
| GN 6337.3-20-M8-63-M | 20 | M 8 | 63 | 13.5 | 20 | 25 | 8 | - | 74 | - | 82 | |
| GN 6337.3-25-M10-20-M | 25 | M 10 | 20 | 16 | 25 | 29 | 8 | - | 93 | - | 129 | |
| GN 6337.3-25-M10-25-M | 25 | M 10 | 25 | 16 | 25 | 29 | 8 | - | 93 | - | 132 | |
| GN 6337.3-25-M10-32-M | 25 | M 10 | 32 | 16 | 25 | 29 | 8 | - | 93 | - | 136 | |
| GN 6337.3-25-M10-40-M | 25 | M 10 | 40 | 16 | 25 | 29 | 8 | - | 93 | - | 138 | |
| GN 6337.3-25-M10-50-M | 25 | M 10 | 50 | 16 | 25 | 29 | 8 | - | 93 | - | 144 | |
| GN 6337.3-25-M10-63-M | 25 | M 10 | 63 | 16 | 25 | 29 | 8 | - | 93 | - | 151 | |
| GN 6337.3-28-M12-25-M | 28 | M 12 | 25 | 19 | 30 | 33.5 | 10.5 | - | 116 | - | 217 | |
| GN 6337.3-28-M12-32-M | 28 | M 12 | 32 | 19 | 30 | 33.5 | 10.5 | - | 116 | - | 222 | |
| GN 6337.3-28-M12-40-M | 28 | M 12 | 40 | 19 | 30 | 33.5 | 10.5 | - | 116 | - | 228 | |
| GN 6337.3-28-M12-50-M | 28 | M 12 | 50 | 19 | 30 | 33.5 | 10.5 | - | 116 | - | 235 | |
| GN 6337.3-28-M12-63-M | 28 | M 12 | 63 | 19 | 30 | 33.5 | 10.5 | - | 116 | - | 243 | |
| GN 6337.3-28-M12-80-M | 28 | M 12 | 80 | 19 | 30 | 33.5 | 10.5 | - | 116 | - | 255 | |
| GN 6337.3-20-M8-20-N | 20 | M 8 | 20 | 13.5 | 20 | 25 | 8 | 46 | - | 70 | 69 | |
| GN 6337.3-20-M8-25-N | 20 | M 8 | 25 | 13.5 | 20 | 25 | 8 | 46 | - | 70 | 70 | |
| GN 6337.3-20-M8-32-N | 20 | M 8 | 32 | 13.5 | 20 | 25 | 8 | 46 | - | 70 | 73 | |
| GN 6337.3-20-M8-40-N | 20 | M 8 | 40 | 13.5 | 20 | 25 | 8 | 46 | - | 70 | 75 | |
| GN 6337.3-20-M8-50-N | 20 | M 8 | 50 | 13.5 | 20 | 25 | 8 | 46 | - | 70 | 78 | |
| GN 6337.3-20-M8-63-N | 20 | M 8 | 63 | 13.5 | 20 | 25 | 8 | 46 | - | 70 | 82 | |
| GN 6337.3-25-M10-20-N | 25 | M 10 | 20 | 16 | 25 | 29 | 8 | 58 | - | 87 | 129 | |
| GN 6337.3-25-M10-25-N | 25 | M 10 | 25 | 16 | 25 | 29 | 8 | 58 | - | 87 | 132 | |
| GN 6337.3-25-M10-32-N | 25 | M 10 | 32 | 16 | 25 | 29 | 8 | 58 | - | 87 | 136 | |
| GN 6337.3-25-M10-40-N | 25 | M 10 | 40 | 16 | 25 | 29 | 8 | 58 | - | 87 | 138 | |
| GN 6337.3-25-M10-50-N | 25 | M 10 | 50 | 16 | 25 | 29 | 8 | 58 | - | 87 | 144 | |
| GN 6337.3-25-M10-63-N | 25 | M 10 | 63 | 16 | 25 | 29 | 8 | 58 | - | 87 | 151 | |
| GN 6337.3-28-M12-25-N | 28 | M 12 | 25 | 19 | 30 | 33.5 | 10.5 | 70.5 | - | 109 | 217 | |
| GN 6337.3-28-M12-32-N | 28 | M 12 | 32 | 19 | 30 | 33.5 | 10.5 | 70.5 | - | 109 | 222 | |
| GN 6337.3-28-M12-40-N | 28 | M 12 | 40 | 19 | 30 | 33.5 | 10.5 | 70.5 | - | 109 | 228 | |
| GN 6337.3-28-M12-50-N | 28 | M 12 | 50 | 19 | 30 | 33.5 | 10.5 | 70.5 | - | 109 | 235 | |
| GN 6337.3-28-M12-63-N | 28 | M 12 | 63 | 19 | 30 | 33.5 | 10.5 | 70.5 | - | 109 | 243 | |
| GN 6337.3-28-M12-80-N | 28 | M 12 | 80 | 19 | 30 | 33.5 | 10.5 | 70.5 | - | 109 | 255 |
Характеристики
Types
- Тип M: прямая ручка
- Тип N: угловая ручка
Сталь
чернение
Класс прочности на разрыв 5.8
Поворотные шарообразные ручки DIN 319
Пластик, дюропласт
чёрный цвет, глянцевая отделка
Информация
Регулируемые ручки GN 6337.3 идеально подходят для установки в ограниченном пространстве или в строго определённом положении. Центральная вставка соединена с рукояткой посредством зубцов, которые легко могут расцепиться.
Нажмите на ручку, зубцы расцепятся, появится возможность повернуть её в наиболее удобное прижимное положение. Обратное зацепление происходит при отпускании ручки.
Если необходимо исключить вращение на 360°, после расцепления вставку можно слегка вкрутить внутрь (для этого в винте с насечкой предусмотрено отверстие).
Техническая информация
Вопрос о продукции
Спросите о серии GN-6337.3 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
