Серия GN 6337.3
GN 6337.3
Регулируемые прижимные ручки
НАЖАТЬ для расцепления
Регулируемые прижимные ручки с резьбовой вставкой
Исполнения серии GN 6337.3
Изображения

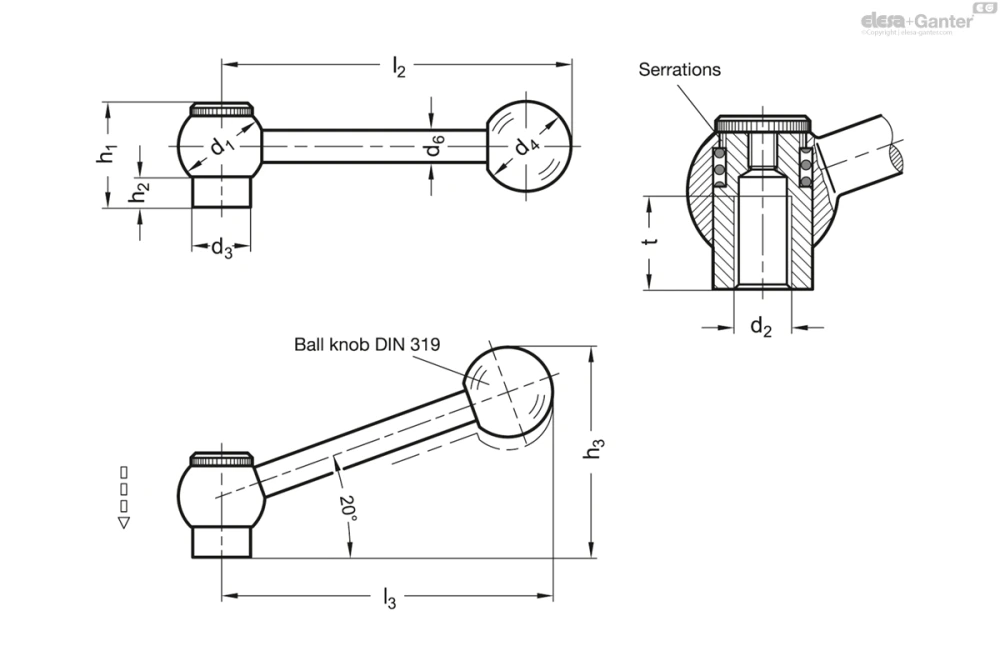

Схемы
GN 6337.3
Таблица моделей — Регулируемые прижимные ручки
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 6337.3-20-M6-M | 20 | M 6 | 13.5 | 20 | 8.5 | 25 | 8 | - | 74 | - | 12 | 61 | |
| GN 6337.3-20-M8-M | 20 | M 8 | 13.5 | 20 | 8.5 | 25 | 8 | - | 74 | - | 12 | 58 | |
| GN 6337.3-25-M8-M | 25 | M 8 | 16 | 25 | 11 | 29 | 8 | - | 93 | - | 15 | 114 | |
| GN 6337.3-25-M10-M | 25 | M 10 | 16 | 25 | 11 | 29 | 8 | - | 93 | - | 15 | 111 | |
| GN 6337.3-28-M10-M | 28 | M 10 | 19 | 30 | 13 | 33.5 | 10.5 | - | 116 | - | 18 | 189 | |
| GN 6337.3-28-M12-M | 28 | M 12 | 19 | 30 | 13 | 33.5 | 10.5 | - | 116 | - | 18 | 183 | |
| GN 6337.3-20-M6-N | 20 | M 6 | 13.5 | 20 | 8.5 | 25 | 8 | 46 | - | 70 | 12 | 61 | |
| GN 6337.3-20-M8-N | 20 | M 8 | 13.5 | 20 | 8.5 | 25 | 8 | 46 | - | 70 | 12 | 40 | |
| GN 6337.3-25-M8-N | 25 | M 8 | 16 | 25 | 11 | 29 | 8 | 58 | - | 87 | 15 | 114 | |
| GN 6337.3-25-M10-N | 25 | M 10 | 16 | 25 | 11 | 29 | 8 | 58 | - | 87 | 15 | 111 | |
| GN 6337.3-28-M10-N | 28 | M 10 | 19 | 30 | 13 | 33.5 | 10.5 | 70.5 | - | 109 | 18 | 189 | |
| GN 6337.3-28-M12-N | 28 | M 12 | 19 | 30 | 13 | 33.5 | 10.5 | 70.5 | - | 109 | 18 | 170 |
Характеристики
Types
- Тип M: прямая ручка
- Тип N: угловая ручка
Сталь
чернение
Класс прочности на разрыв 5.8
Поворотные шарообразные ручки DIN 319
Пластик, дюропласт
чёрный цвет, глянцевая отделка
Информация
Регулируемые ручки GN 6337.3 идеально подходят для установки в ограниченном пространстве или в строго определённом положении. Центральная вставка соединена с рукояткой посредством зубцов, которые легко могут расцепиться.
Нажмите на ручку, зубцы расцепятся, появится возможность повернуть её в наиболее удобное прижимное положение. Обратное зацепление происходит при отпускании ручки.
Если необходимо исключить вращение на 360°, после расцепления вставку можно слегка вкрутить внутрь (для этого в винте с насечкой предусмотрено отверстие).
Техническая информация
Вопрос о продукции
Спросите о серии GN 6337.3 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
