Серия GN 565.3

GN 565.3-B

П-образные ручки для ящиков и шкафов

Алюминий

Монтаж со стороны оператора

Таблица (PDF)

Исполнения серии GN 565.3

GN 565.3-A

П-образные ручки для ящиков и шкафов

Алюминий

GN 565.3-B

П-образные ручки для ящиков и шкафов

Алюминий

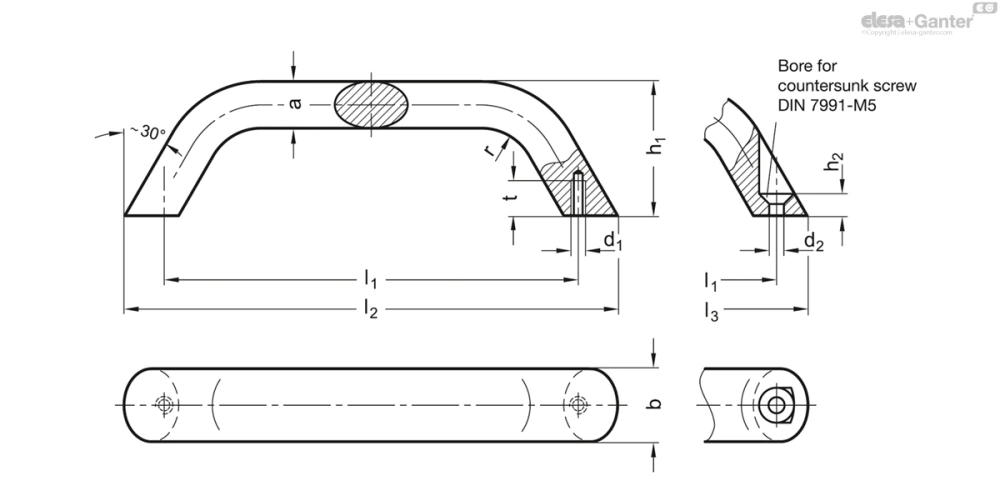

GN 565.3-B

Таблица моделей — П-образные ручки для ящиков и шкафов

Артикул	b	l₁±0.25	l₃≈	a	d₂	h₁	h₂	r	Вес (г)
GN 565.3-20-120-B-SW	20	120	137	13	5.3	41	5	13	82
GN 565.3-20-120-B-SR	20	120	137	13	5.3	41	5	13	82
GN 565.3-20-120-B-EL	20	120	137	13	5.3	41	5	13	82
GN 565.3-20-120-B-BL	20	120	137	13	5.3	41	5	13	82
GN 565.3-20-160-B-SW	20	160	177	13	5.3	45	5	13	107
GN 565.3-20-160-B-SR	20	160	177	13	5.3	45	5	13	107
GN 565.3-20-160-B-EL	20	160	177	13	5.3	45	5	13	107
GN 565.3-20-160-B-BL	20	160	177	13	5.3	45	5	13	107

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: монтаж с внутренней стороны (резьбовое глухое отверстие)
Тип B: монтаж со стороны оператора

Алюминий

С пластиковым покрытием

Чёрный цвет, RAL 9005, текстурированная отделка SW

Серебристый цвет, RAL 9006, текстурированная отделка SR

Анодированные, естественный цвет EL

Гладкая поверхность, вальцованный BL

Информация

П-образные ручки для ящиков и шкафов GN 565.3 изготавливаются из гнутого алюминиевого профиля. Они подходят для сфер применения, в которых требуется небольшая «подъёмная сила», например на колпаках или защитных крышках машин.

Потайные отверстия типа B обеспечивают крепление с помощью саморезов или потайных заклёпок.
