Серия GN 565.3

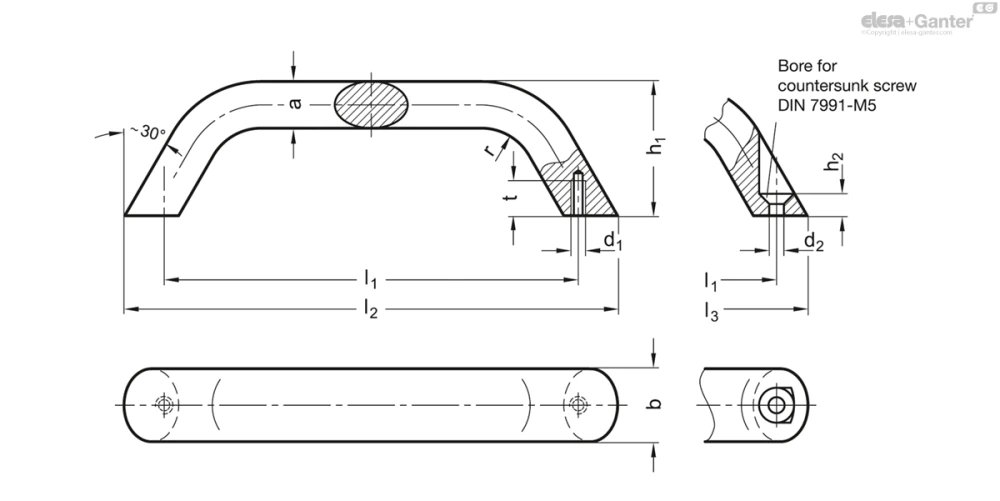

GN 565.3-A

П-образные ручки для ящиков и шкафов

Алюминий

Монтаж с внутренней стороны (резьбовое глухое отверстие)

Таблица (PDF)

Исполнения серии GN 565.3

GN 565.3-A

П-образные ручки для ящиков и шкафов

Алюминий

GN 565.3-B

П-образные ручки для ящиков и шкафов

Алюминий

GN 565.3-A

Таблица моделей — П-образные ручки для ящиков и шкафов

Артикул	b	l₁±0.25	l₂	a	d₁	h₁	r	t мин.	Вес (г)
GN 565.3-20-120-A-SW	20	120	142	13	M 5	41	13	10	85
GN 565.3-20-120-A-SR	20	120	142	13	M 5	41	13	10	85
GN 565.3-20-120-A-EL	20	120	142	13	M 5	41	13	10	85
GN 565.3-20-120-A-BL	20	120	142	13	M 5	41	13	10	85
GN 565.3-20-160-A-SW	20	160	182	13	M 5	45	13	10	115
GN 565.3-20-160-A-SR	20	160	182	13	M 5	45	13	10	115
GN 565.3-20-160-A-EL	20	160	182	13	M 5	45	13	10	115
GN 565.3-20-160-A-BL	20	160	182	13	M 5	45	13	10	115

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: монтаж с внутренней стороны (резьбовое глухое отверстие)
Тип B: монтаж со стороны оператора

Алюминий

С пластиковым покрытием

Чёрный цвет, RAL 9005, текстурированная отделка SW

Серебристый цвет, RAL 9006, текстурированная отделка SR

Анодированные, естественный цвет EL

Гладкая поверхность, вальцованный BL

Информация

П-образные ручки для ящиков и шкафов GN 565.3 изготавливаются из гнутого алюминиевого профиля. Они подходят для сфер применения, в которых требуется небольшая «подъёмная сила», например на колпаках или защитных крышках машин.

Потайные отверстия типа B обеспечивают крепление с помощью саморезов или потайных заклёпок.
