Серия GN 565.2

GN 565.2-B

Наклонные П-образные ручки для ящиков и шкафов

Алюминий

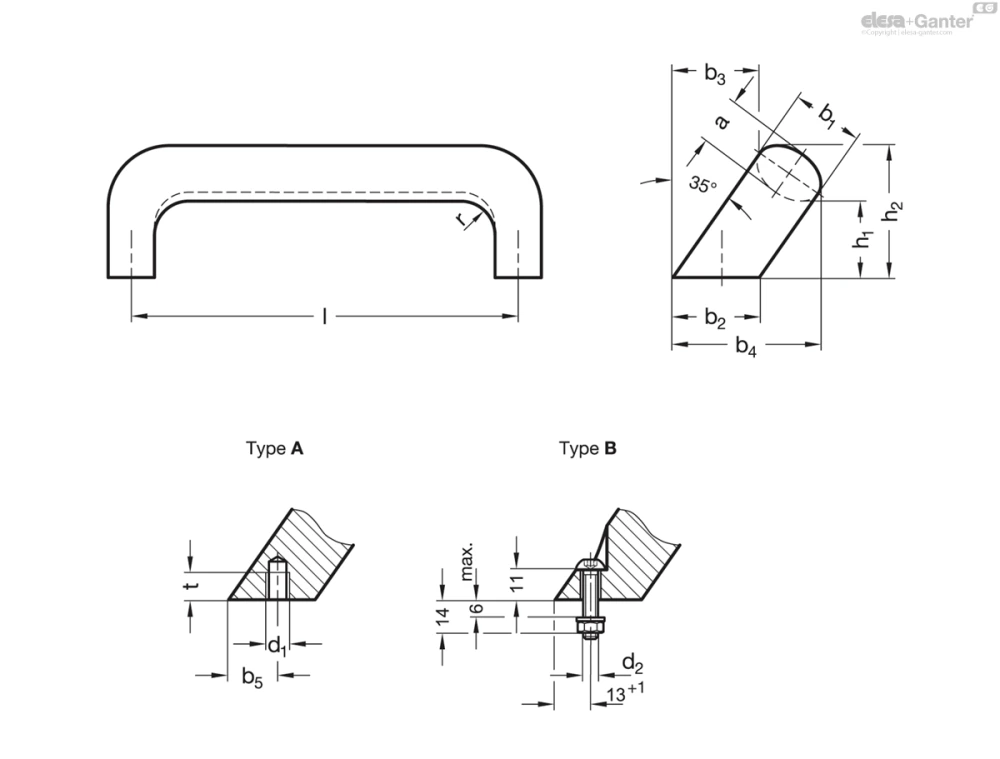

Монтаж со стороны оператора (только для b<sub>1</sub> = 26)

Таблица (PDF)

Исполнения серии GN 565.2

GN 565.2-A

Наклонные П-образные ручки для ящиков и шкафов

Алюминий

GN 565.2-B

Наклонные П-образные ручки для ящиков и шкафов

Алюминий

GN 565.2-B

Таблица моделей — Наклонные П-образные ручки для ящиков и шкафов

Артикул	b₁	Длина l ±0.25	a	b₂	b₃	b₄	d₂	h₁	h₂	r	Вес (г)
GN 565.2-26-128-B-SW	26	128	17	32	34	57	M 6	34	54	17	209
GN 565.2-26-128-B-SR	26	128	17	32	34	57	M 6	34	54	17	209
GN 565.2-26-128-B-EL	26	128	17	32	34	57	M 6	34	54	17	209
GN 565.2-26-128-B-BL	26	128	17	32	34	57	M 6	34	54	17	209
GN 565.2-26-160-B-SW	26	160	17	32	34	57	M 6	34	54	17	238
GN 565.2-26-160-B-SR	26	160	17	32	34	57	M 6	34	54	17	238
GN 565.2-26-160-B-EL	26	160	17	32	34	57	M 6	34	54	17	238
GN 565.2-26-160-B-BL	26	160	17	32	34	57	M 6	34	54	17	238

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: монтаж с внутренней стороны (резьбовое глухое отверстие)
Тип B: монтаж со стороны оператора (только для b₁ = 26)

Ручка

Алюминий

С пластиковым покрытием

Чёрный цвет, RAL 9005, текстурированная отделка SW

Серебристый цвет, RAL 9006, текстурированная отделка SR

Анодированные, естественный цвет EL

Гладкая поверхность, вальцованный BL

Крепёжный комплект для типа В

Оцинкованная сталь, с голубой пассивацией

Винты с внутренним шестигранником в полукруглой головке ISO 7380-M6-25

Шестигранные гайки ISO 4032-M6

Шайбы DIN 125

Информация

Наклонные П-образные ручки для ящиков и шкафов GN 565.2 изготовлены из гнутого алюминиевого профиля. Их особенностями являются жёсткость и удобная форма.

Угловая контактная поверхность обеспечивает более комфортный доступ даже в труднодоступных местах, например, углах.

Для типа В в объём заказа входят винты с выпуклой головкой, шестигранные гайки и шайбы.
