Серия GN 565.2

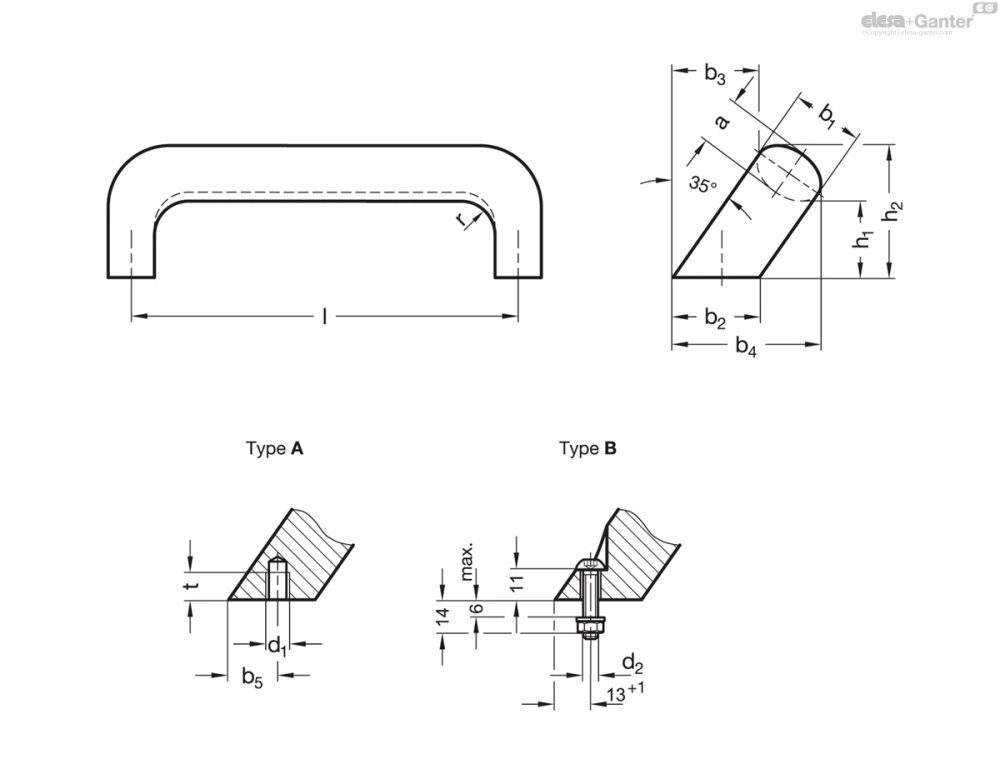

GN 565.2-A

Наклонные П-образные ручки для ящиков и шкафов

Алюминий

Монтаж с внутренней стороны (резьбовое глухое отверстие)

Таблица (PDF)

Исполнения серии GN 565.2

GN 565.2-A

Наклонные П-образные ручки для ящиков и шкафов

Алюминий

GN 565.2-B

Наклонные П-образные ручки для ящиков и шкафов

Алюминий

GN 565.2-A

Таблица моделей — Наклонные П-образные ручки для ящиков и шкафов

Артикул	b₁	Длина l ±0.25	a	b₂	b₃	b₄	b₅+1	d₁	h₁	h₂	r	t мин.	Вес (г)
GN 565.2-20-112-A-SW	20	112	13	24	32	50	13.5	M 6	32	48	13	10	102
GN 565.2-20-112-A-SR	20	112	13	24	32	50	13.5	M 6	32	48	13	10	102
GN 565.2-20-112-A-EL	20	112	13	24	32	50	13.5	M 6	32	48	13	10	102
GN 565.2-20-112-A-BL	20	112	13	24	32	50	13.5	M 6	32	48	13	10	102
GN 565.2-20-128-A-SW	20	128	13	24	32	50	13.5	M 6	32	48	13	10	111
GN 565.2-20-128-A-SR	20	128	13	24	32	50	13.5	M 6	32	48	13	10	111
GN 565.2-20-128-A-EL	20	128	13	24	32	50	13.5	M 6	32	48	13	10	111
GN 565.2-20-128-A-BL	20	128	13	24	32	50	13.5	M 6	32	48	13	10	111
GN 565.2-26-128-A-SW	26	128	17	32	34	57	18	M 8	34	54	17	12	192
GN 565.2-26-128-A-SR	26	128	17	32	34	57	18	M 8	34	54	17	12	192
GN 565.2-26-128-A-EL	26	128	17	32	34	57	18	M 8	34	54	17	12	192
GN 565.2-26-128-A-BL	26	128	17	32	34	57	18	M 8	34	54	17	12	192
GN 565.2-26-160-A-SW	26	160	17	32	34	57	18	M 8	34	54	17	12	218
GN 565.2-26-160-A-SR	26	160	17	32	34	57	18	M 8	34	54	17	12	218
GN 565.2-26-160-A-EL	26	160	17	32	34	57	18	M 8	34	54	17	12	218
GN 565.2-26-160-A-BL	26	160	17	32	34	57	18	M 8	34	54	17	12	218

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: монтаж с внутренней стороны (резьбовое глухое отверстие)
Тип B: монтаж со стороны оператора (только для b₁ = 26)

Ручка

Алюминий

С пластиковым покрытием

Чёрный цвет, RAL 9005, текстурированная отделка SW

Серебристый цвет, RAL 9006, текстурированная отделка SR

Анодированные, естественный цвет EL

Гладкая поверхность, вальцованный BL

Крепёжный комплект для типа В

Оцинкованная сталь, с голубой пассивацией

Винты с внутренним шестигранником в полукруглой головке ISO 7380-M6-25

Шестигранные гайки ISO 4032-M6

Шайбы DIN 125

Информация

Наклонные П-образные ручки для ящиков и шкафов GN 565.2 изготовлены из гнутого алюминиевого профиля. Их особенностями являются жёсткость и удобная форма.

Угловая контактная поверхность обеспечивает более комфортный доступ даже в труднодоступных местах, например, углах.

Для типа В в объём заказа входят винты с выпуклой головкой, шестигранные гайки и шайбы.
