Серия GN 490
GN 490-B-AL
Поворотные зажимы с основанием
Алюминий/нержавеющая сталь
Алюминий, c регулируемой рукояткой
Исполнения серии GN 490
Изображения
Схемы

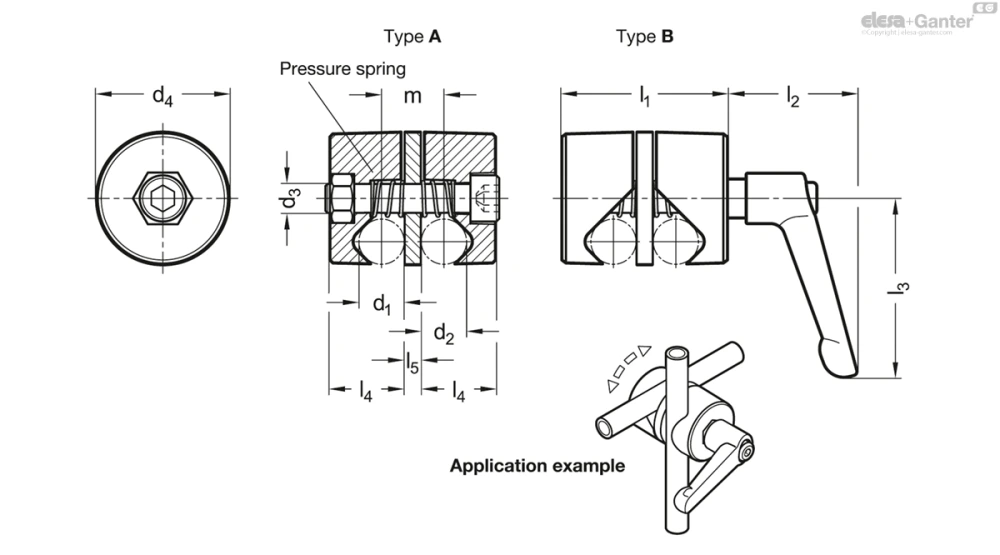

GN 490-B-AL
Таблица моделей — Поворотные зажимы с основанием
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 490-8-8-B-MT | 8 | 8 | M 6 | 28 | 33 | 35 | 45 | 14 | 5 | 13 | 90 | |
| GN 490-8-8-B-SW | 8 | 8 | M 6 | 28 | 33 | 35 | 45 | 14 | 5 | 13 | 85 | |
| GN 490-10-10-B-MT | 10 | 10 | M 8 | 32 | 45 | 45 | 63 | 20 | 5 | 15 | 179 | |
| GN 490-10-10-B-SW | 10 | 10 | M 8 | 32 | 45 | 45 | 63 | 20 | 5 | 15 | 180 | |
| GN 490-12-12-B-MT | 12 | 12 | M 8 | 36 | 47 | 45 | 63 | 21 | 5 | 17 | 188 | |
| GN 490-12-12-B-SW | 12 | 12 | M 8 | 36 | 47 | 45 | 63 | 21 | 5 | 17 | 200 | |
| GN 490-14-14-B-MT | 14 | 14 | M 8 | 46 | 57 | 55 | 78 | 25.5 | 6 | 20 | 503 | |
| GN 490-14-14-B-SW | 14 | 14 | M 8 | 46 | 57 | 55 | 78 | 25.5 | 6 | 20 | 503 | |
| GN 490-15-15-B-MT | 15 | 15 | M 10 | 46 | 57 | 55 | 78 | 25.5 | 6 | 21 | 526 | |
| GN 490-15-15-B-SW | 15 | 15 | M 10 | 46 | 57 | 55 | 78 | 25.5 | 6 | 21 | 526 | |
| GN 490-16-16-B-MT | 16 | 16 | M 10 | 46 | 57 | 55 | 78 | 25.5 | 6 | 22 | 357 | |
| GN 490-16-16-B-SW | 16 | 16 | M 10 | 46 | 57 | 55 | 78 | 25.5 | 6 | 22 | 358 | |
| GN 490-18-18-B-MT | 18 | 18 | M 10 | 56 | 63 | 55 | 78 | 28.5 | 6 | 24 | 682 | |
| GN 490-18-18-B-SW | 18 | 18 | M 10 | 56 | 63 | 55 | 78 | 28.5 | 6 | 24 | 682 | |
| GN 490-20-20-B-MT | 20 | 20 | M 10 | 56 | 65 | 55 | 78 | 28.5 | 8 | 28 | 491 | |
| GN 490-20-20-B-SW | 20 | 20 | M 10 | 56 | 65 | 55 | 78 | 28.5 | 8 | 28 | 491 |
Характеристики
Типы
- Тип A: с винтом с головкой под торцевой ключ DIN 912
- Тип B: с регулируемой рукояткой
Алюминий
- ровная матовая отделка MT
- С пластиковым покрытием
черный цвет, RAL 9005, фактурная отделка поверхности SW
Прецизионное литье из нержавеющей стали NI
- AISI CF-8
- матовая отделка, дробеструйная обработка
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 934
Нержавеющая сталь AISI 304
Регулируемые ручки рычажного типа
- Литьё из цинка под давлением (для MT / SW)
С пластиковым покрытием
серебряный цвет, RAL 9006, текстурированная отделка
- Точное литьё из нержавеющей стали AISI CF-8 (для NI)
матовая отделка, дробеструйная обработка
- Вставки
Нержавеющая сталь AISI 303
Информация
Поворотные зажимы с основанием GN 490 зажимают стержни или трубки через призму, позволяя образовывать больший допуск Ø. Нажимная пружина облегчает зажим и отпускание.
Техническая информация
Вопрос о продукции
Спросите о серии GN 490-B-AL — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
