Серия GN 312
GN-312
Ручки рычажного типа с функцией защиты
Сталь, с внутренней резьбой / с резьбовым стержнем, нажать для зацепления
с резьбовым стержнем
Исполнения серии GN 312
Изображения
Схемы

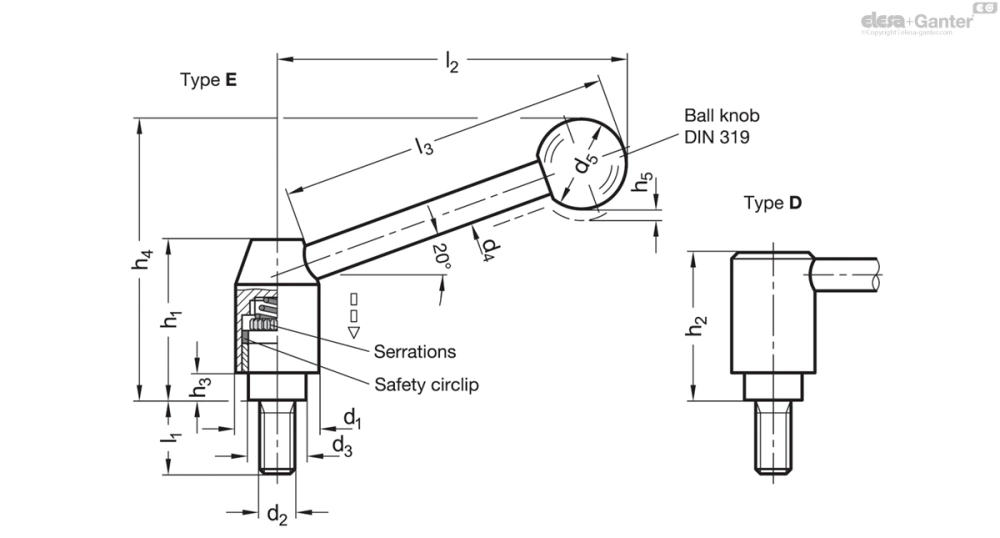

GN-312
Таблица моделей — Ручки рычажного типа с функцией защиты
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 312-21-M8-16-E | 21 | M 8 | 16 | 13.5 | 8 | 20 | 37 | - | 4.5 | 62 | 3 | 75 | 70 | 108 | |
| GN 312-21-M8-16-D | 21 | M 8 | 16 | 13.5 | 8 | 20 | - | 34.5 | 4.5 | 39 | 3 | 81 | - | 108 | |
| GN 312-21-M8-20-E | 21 | M 8 | 20 | 13.5 | 8 | 20 | 37 | - | 4.5 | 62 | 3 | 75 | 70 | 109 | |
| GN 312-21-M8-20-D | 21 | M 8 | 20 | 13.5 | 8 | 20 | - | 34.5 | 4.5 | 39 | 3 | 81 | - | 109 | |
| GN 312-21-M8-25-E | 21 | M 8 | 25 | 13.5 | 8 | 20 | 37 | - | 4.5 | 62 | 3 | 75 | 70 | 111 | |
| GN 312-21-M8-25-D | 21 | M 8 | 25 | 13.5 | 8 | 20 | - | 34.5 | 4.5 | 39 | 3 | 81 | - | 111 | |
| GN 312-21-M8-32-E | 21 | M 8 | 32 | 13.5 | 8 | 20 | 37 | - | 4.5 | 62 | 3 | 75 | 70 | 113 | |
| GN 312-21-M8-32-D | 21 | M 8 | 32 | 13.5 | 8 | 20 | - | 34.5 | 4.5 | 39 | 3 | 81 | - | 113 | |
| GN 312-21-M8-40-E | 21 | M 8 | 40 | 13.5 | 8 | 20 | 37 | - | 4.5 | 62 | 3 | 75 | 70 | 116 | |
| GN 312-21-M8-40-D | 21 | M 8 | 40 | 13.5 | 8 | 20 | - | 34.5 | 4.5 | 39 | 3 | 81 | - | 116 | |
| GN 312-21-M8-50-E | 21 | M 8 | 50 | 13.5 | 8 | 20 | 37 | - | 4.5 | 62 | 3 | 75 | 70 | 118 | |
| GN 312-21-M8-50-D | 21 | M 8 | 50 | 13.5 | 8 | 20 | - | 34.5 | 4.5 | 39 | 3 | 81 | - | 118 | |
| GN 312-21-M8-63-E | 21 | M 8 | 63 | 13.5 | 8 | 20 | 37 | - | 4.5 | 62 | 3 | 75 | 70 | 123 | |
| GN 312-21-M8-63-D | 21 | M 8 | 63 | 13.5 | 8 | 20 | - | 34.5 | 4.5 | 39 | 3 | 81 | - | 123 | |
| GN 312-24-M10-20-E | 24 | M 10 | 20 | 16 | 10 | 25 | 44 | - | 6.5 | 78 | 3.5 | 101 | 96 | 179 | |
| GN 312-24-M10-20-D | 24 | M 10 | 20 | 16 | 10 | 25 | - | 41 | 6.5 | 47 | 3.5 | 108 | - | 181 | |
| GN 312-24-M10-25-E | 24 | M 10 | 25 | 16 | 10 | 25 | 44 | - | 6.5 | 78 | 3.5 | 101 | 96 | 181 | |
| GN 312-24-M10-25-D | 24 | M 10 | 25 | 16 | 10 | 25 | - | 41 | 6.5 | 47 | 3.5 | 108 | - | 183 | |
| GN 312-24-M10-32-E | 24 | M 10 | 32 | 16 | 10 | 25 | 44 | - | 6.5 | 78 | 3.5 | 101 | 96 | 184 | |
| GN 312-24-M10-32-D | 24 | M 10 | 32 | 16 | 10 | 25 | - | 41 | 6.5 | 47 | 3.5 | 108 | - | 186 | |
| GN 312-24-M10-40-E | 24 | M 10 | 40 | 16 | 10 | 25 | 44 | - | 6.5 | 78 | 3.5 | 101 | 96 | 188 | |
| GN 312-24-M10-40-D | 24 | M 10 | 40 | 16 | 10 | 25 | - | 41 | 6.5 | 47 | 3.5 | 108 | - | 190 | |
| GN 312-24-M10-50-E | 24 | M 10 | 50 | 16 | 10 | 25 | 44 | - | 6.5 | 78 | 3.5 | 101 | 96 | 194 | |
| GN 312-24-M10-50-D | 24 | M 10 | 50 | 16 | 10 | 25 | - | 41 | 6.5 | 47 | 3.5 | 108 | - | 196 | |
| GN 312-24-M10-63-E | 24 | M 10 | 63 | 16 | 10 | 25 | 44 | - | 6.5 | 78 | 3.5 | 101 | 96 | 201 | |
| GN 312-24-M10-63-D | 24 | M 10 | 63 | 16 | 10 | 25 | - | 41 | 6.5 | 47 | 3.5 | 108 | - | 203 | |
| GN 312-24-M10-80-E | 24 | M 10 | 80 | 16 | 10 | 25 | 44 | - | 6.5 | 78 | 3.5 | 101 | 96 | 185 | |
| GN 312-24-M10-80-D | 24 | M 10 | 80 | 16 | 10 | 25 | - | 41 | 6.5 | 47 | 3.5 | 108 | - | 210 | |
| GN 312-28-M12-20-E | 28 | M 12 | 20 | 19 | 12 | 30 | 53 | - | 8.5 | 93 | 4 | 116 | 110 | 299 | |
| GN 312-28-M12-20-D | 28 | M 12 | 20 | 19 | 12 | 30 | - | 49 | 8.5 | 56 | 4 | 124 | - | 296 | |
| GN 312-28-M12-25-E | 28 | M 12 | 25 | 19 | 12 | 30 | 53 | - | 8.5 | 93 | 4 | 116 | 110 | 304 | |
| GN 312-28-M12-25-D | 28 | M 12 | 25 | 19 | 12 | 30 | - | 49 | 8.5 | 56 | 4 | 124 | - | 301 | |
| GN 312-28-M12-32-E | 28 | M 12 | 32 | 19 | 12 | 30 | 53 | - | 8.5 | 93 | 4 | 116 | 110 | 309 | |
| GN 312-28-M12-32-D | 28 | M 12 | 32 | 19 | 12 | 30 | - | 49 | 8.5 | 56 | 4 | 124 | - | 306 | |
| GN 312-28-M12-40-E | 28 | M 12 | 40 | 19 | 12 | 30 | 53 | - | 8.5 | 93 | 4 | 116 | 110 | 314 | |
| GN 312-28-M12-40-D | 28 | M 12 | 40 | 19 | 12 | 30 | - | 49 | 8.5 | 56 | 4 | 124 | - | 311 | |
| GN 312-28-M12-50-E | 28 | M 12 | 50 | 19 | 12 | 30 | 53 | - | 8.5 | 93 | 4 | 116 | 110 | 321 | |
| GN 312-28-M12-50-D | 28 | M 12 | 50 | 19 | 12 | 30 | - | 49 | 8.5 | 56 | 4 | 124 | - | 318 | |
| GN 312-28-M12-63-E | 28 | M 12 | 63 | 19 | 12 | 30 | 53 | - | 8.5 | 93 | 4 | 116 | 110 | 331 | |
| GN 312-28-M12-63-D | 28 | M 12 | 63 | 19 | 12 | 30 | - | 49 | 8.5 | 56 | 4 | 124 | - | 328 | |
| GN 312-28-M12-80-E | 28 | M 12 | 80 | 19 | 12 | 30 | 53 | - | 8.5 | 93 | 4 | 116 | 110 | 350 | |
| GN 312-28-M12-80-D | 28 | M 12 | 80 | 19 | 12 | 30 | - | 49 | 8.5 | 56 | 4 | 124 | - | 339 | |
| GN 312-33-M16-32-E | 33 | M 16 | 32 | 23 | 12 | 32 | 60 | - | 10.5 | 105 | 4.5 | 131 | 124 | 455 | |
| GN 312-33-M16-32-D | 33 | M 16 | 32 | 23 | 12 | 32 | - | 56 | 10.5 | 65 | 4.5 | 140.5 | - | 458 | |
| GN 312-33-M16-40-E | 33 | M 16 | 40 | 23 | 12 | 32 | 60 | - | 10.5 | 105 | 4.5 | 131 | 124 | 460 | |
| GN 312-33-M16-40-D | 33 | M 16 | 40 | 23 | 12 | 32 | - | 56 | 10.5 | 65 | 4.5 | 140.5 | - | 469 | |
| GN 312-33-M16-50-E | 33 | M 16 | 50 | 23 | 12 | 32 | 60 | - | 10.5 | 105 | 4.5 | 131 | 124 | 492 | |
| GN 312-33-M16-50-D | 33 | M 16 | 50 | 23 | 12 | 32 | - | 56 | 10.5 | 65 | 4.5 | 140.5 | - | 484 | |
| GN 312-33-M16-63-E | 33 | M 16 | 63 | 23 | 12 | 32 | 60 | - | 10.5 | 105 | 4.5 | 131 | 124 | 508 | |
| GN 312-33-M16-63-D | 33 | M 16 | 63 | 23 | 12 | 32 | - | 56 | 10.5 | 65 | 4.5 | 140.5 | - | 500 | |
| GN 312-33-M16-80-E | 33 | M 16 | 80 | 23 | 12 | 32 | 60 | - | 10.5 | 105 | 4.5 | 131 | 124 | 530 | |
| GN 312-33-M16-80-D | 33 | M 16 | 80 | 23 | 12 | 32 | - | 56 | 10.5 | 65 | 4.5 | 140.5 | - | 522 |
Характеристики
Типы
- Тип E: угловая ручка
- Тип D: прямая ручка
Втулка / вал
Сталь
Чернение
Вставка
Сталь
- Класс материала 5.8 (с резьбовым стержнем)
- Чернение
Шарообразная ручка DIN 319
Пластик, фенольный полимер (PF)
Чёрный цвет, глянцевая отделка
Предохранительное пружинное кольцо
Пластик, полиацеталь (POM)
Информация
Ручки рычажного типа GN 312 с функцией защиты применяются, когда случайное или ошибочное отпускание или перемещение рычага может привести к несчастному случаю.
В нерабочем положении ручка не соединяется со внутренней пружиной и может свободно вращаться.
Зубчатое зацепление в конструкции ручки срабатывает только после её нажатия, позволяя таким образом зажимать и разжимать ручку.
При отпускании ручки её свободный ход восстанавливается.
Техническая информация
Вопрос о продукции
Спросите о серии GN-312 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
