Серия GN 312
GN 312
Ручки рычажного типа с функцией защиты
Сталь, с внутренней резьбой / с резьбовым стержнем, нажать для зацепления
со внутренней резьбой
Исполнения серии GN 312
Изображения
Схемы

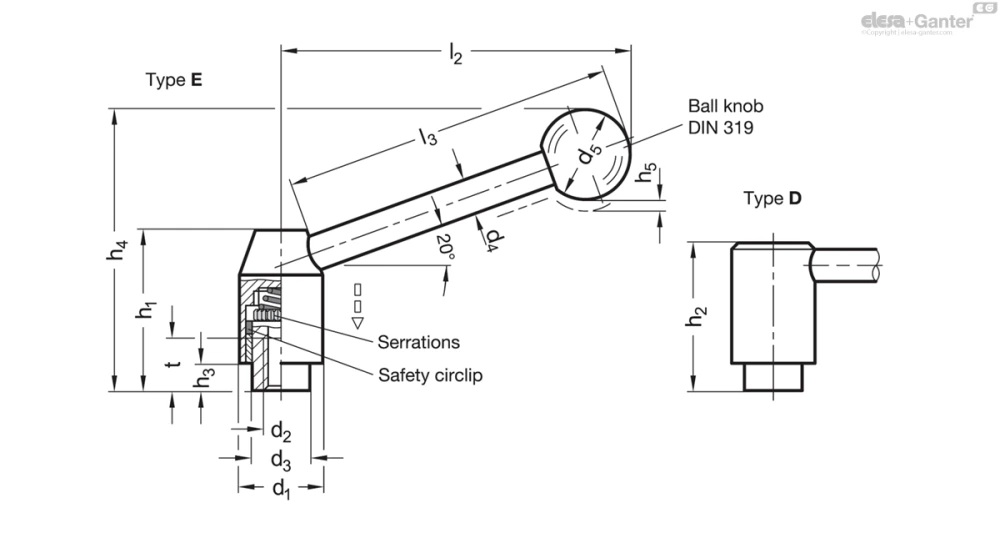

GN 312
Таблица моделей — Ручки рычажного типа с функцией защиты
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 312-21-M6-E | 21 | M 6 | 13.5 | 8 | 20 | 37 | - | 4.5 | 62 | 3 | 75 | 70 | 11 | 101 | |
| GN 312-21-M6-D | 21 | M 6 | 13.5 | 8 | 20 | - | 34.5 | 4.5 | 39 | 3 | 81 | - | 11 | 101 | |
| GN 312-21-M8-E | 21 | M 8 | 13.5 | 8 | 20 | 37 | - | 4.5 | 62 | 3 | 75 | 70 | 11 | 99 | |
| GN 312-21-M8-D | 21 | M 8 | 13.5 | 8 | 20 | - | 34.5 | 4.5 | 39 | 3 | 81 | - | 11 | 99 | |
| GN 312-24-M8-E | 24 | M 8 | 16 | 10 | 25 | 44 | - | 6.5 | 78 | 3.5 | 101 | 96 | 14 | 165 | |
| GN 312-24-M8-D | 24 | M 8 | 16 | 10 | 25 | - | 41 | 6.5 | 47 | 3.5 | 108 | - | 14 | 167 | |
| GN 312-24-M10-E | 24 | M 10 | 16 | 10 | 25 | 44 | - | 6.5 | 78 | 3.5 | 101 | 96 | 14 | 161 | |
| GN 312-24-M10-D | 24 | M 10 | 16 | 10 | 25 | - | 41 | 6.5 | 47 | 3.5 | 108 | - | 14 | 163 | |
| GN 312-28-M10-E | 28 | M 10 | 19 | 12 | 30 | 53 | - | 8.5 | 93 | 4 | 116 | 110 | 17 | 286 | |
| GN 312-28-M10-D | 28 | M 10 | 19 | 12 | 30 | - | 49 | 8.5 | 56 | 4 | 124 | - | 17 | 273 | |
| GN 312-28-M12-E | 28 | M 12 | 19 | 12 | 30 | 53 | - | 8.5 | 93 | 4 | 116 | 110 | 17 | 270 | |
| GN 312-28-M12-D | 28 | M 12 | 19 | 12 | 30 | - | 49 | 8.5 | 56 | 4 | 124 | - | 17 | 267 | |
| GN 312-33-M12-E | 33 | M 12 | 23 | 12 | 32 | 60 | - | 10.5 | 105 | 4.5 | 131 | 124 | 22 | 407 | |
| GN 312-33-M12-D | 33 | M 12 | 23 | 12 | 32 | - | 56 | 10.5 | 65 | 4.5 | 140.5 | - | 22 | 399 | |
| GN 312-33-M16-E | 33 | M 16 | 23 | 12 | 32 | 60 | - | 10.5 | 105 | 4.5 | 131 | 124 | 22 | 390 | |
| GN 312-33-M16-D | 33 | M 16 | 23 | 12 | 32 | - | 56 | 10.5 | 65 | 4.5 | 140.5 | - | 22 | 382 |
Характеристики
Типы
- Тип E: угловая ручка
- Тип D: прямая ручка
Втулка / вал
Сталь
Чернение
Вставка
Сталь
- Класс материала 5.8 (с резьбовым стержнем)
- Чернение
Шарообразная ручка DIN 319
Пластик, фенольный полимер (PF)
Чёрный цвет, глянцевая отделка
Предохранительное пружинное кольцо
Пластик, полиацеталь (POM)
Информация
Ручки рычажного типа GN 312 с функцией защиты применяются, когда случайное или ошибочное отпускание или перемещение рычага может привести к несчастному случаю.
В нерабочем положении ручка не соединяется со внутренней пружиной и может свободно вращаться.
Зубчатое зацепление в конструкции ручки срабатывает только после её нажатия, позволяя таким образом зажимать и разжимать ручку.
При отпускании ручки её свободный ход восстанавливается.
