Серия GN 300.4
GN 300.4
Регулируемые ручки рычажного типа
Цинковое литьё под давлением, вставка из стали, с внутренней резьбой / с наружной резьбой, с увеличенным прижимным усилием
С внутренней резьбой
Исполнения серии GN 300.4
GN 300.4
Регулируемые ручки рычажного типа
Цинковое литьё под давлением, вставка из стали, с внутренней резьбой / с наружной резьбой, с увеличенным прижимным усилием
GN-300.4
Регулируемые ручки рычажного типа
Цинковое литьё под давлением, вставка из стали, с внутренней резьбой / с наружной резьбой, с увеличенным прижимным усилием
Изображения

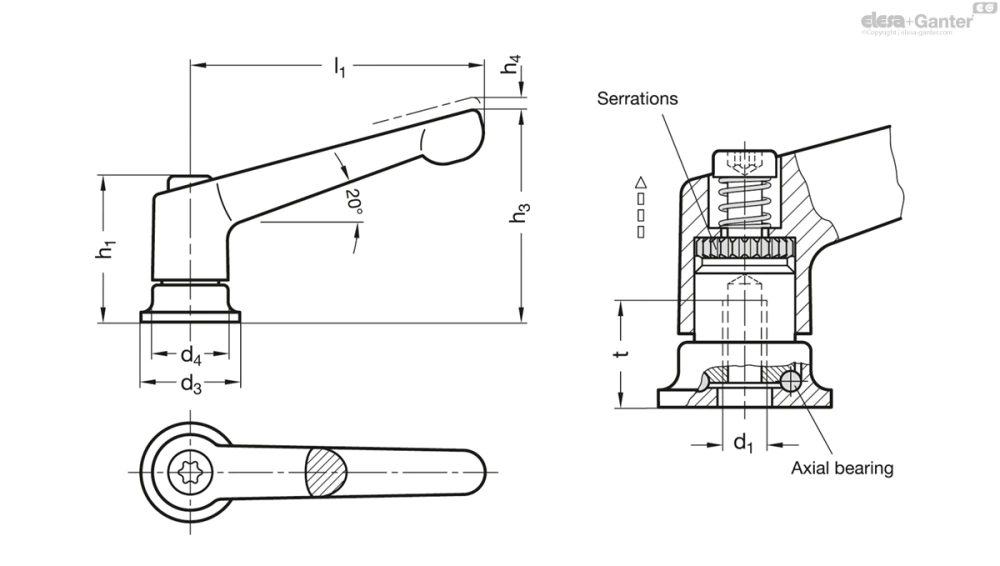

Схемы
GN 300.4
Таблица моделей — Регулируемые ручки рычажного типа
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 300.4-63-M6-SW | 63 | M 6 | 24 | 17.5 | 34.5 | 48.5 | 4 | 12.5 | 94 | |
| GN 300.4-63-M6-SZ | 63 | M 6 | 24 | 17.5 | 34.5 | 48.5 | 4 | 12.5 | 94 | |
| GN 300.4-63-M6-OS | 63 | M 6 | 24 | 17.5 | 34.5 | 48.5 | 4 | 12.5 | 94 | |
| GN 300.4-63-M6-RS | 63 | M 6 | 24 | 17.5 | 34.5 | 48.5 | 4 | 12.5 | 94 | |
| GN 300.4-63-M6-SR | 63 | M 6 | 24 | 17.5 | 34.5 | 48.5 | 4 | 12.5 | 94 | |
| GN 300.4-63-M6-CR | 63 | M 6 | 24 | 17.5 | 34.5 | 48.5 | 4 | 12.5 | 94 | |
| GN 300.4-78-M8-SW | 78 | M 8 | 25 | 21 | 39.5 | 58.5 | 4 | 14 | 142 | |
| GN 300.4-78-M8-SZ | 78 | M 8 | 25 | 21 | 39.5 | 58.5 | 4 | 14 | 142 | |
| GN 300.4-78-M8-OS | 78 | M 8 | 25 | 21 | 39.5 | 58.5 | 4 | 14 | 142 | |
| GN 300.4-78-M8-RS | 78 | M 8 | 25 | 21 | 39.5 | 58.5 | 4 | 14 | 142 | |
| GN 300.4-78-M8-SR | 78 | M 8 | 25 | 21 | 39.5 | 58.5 | 4 | 14 | 142 | |
| GN 300.4-78-M8-CR | 78 | M 8 | 25 | 21 | 39.5 | 58.5 | 4 | 14 | 142 | |
| GN 300.4-92-M10-SW | 92 | M 10 | 30 | 24 | 46.5 | 68.5 | 4 | 18 | 207 | |
| GN 300.4-92-M10-SZ | 92 | M 10 | 30 | 24 | 46.5 | 68.5 | 4 | 18 | 207 | |
| GN 300.4-92-M10-OS | 92 | M 10 | 30 | 24 | 46.5 | 68.5 | 4 | 18 | 207 | |
| GN 300.4-92-M10-RS | 92 | M 10 | 30 | 24 | 46.5 | 68.5 | 4 | 18 | 207 | |
| GN 300.4-92-M10-SR | 92 | M 10 | 30 | 24 | 46.5 | 68.5 | 4 | 18 | 207 | |
| GN 300.4-92-M10-CR | 92 | M 10 | 30 | 24 | 46.5 | 68.5 | 4 | 18 | 207 | |
| GN 300.4-108-M12-SW | 108 | M 12 | 35 | 30 | 56.5 | 82 | 5 | 26.5 | 352 | |
| GN 300.4-108-M12-SZ | 108 | M 12 | 35 | 30 | 56.5 | 82 | 5 | 26.5 | 352 | |
| GN 300.4-108-M12-OS | 108 | M 12 | 35 | 30 | 56.5 | 82 | 5 | 26.5 | 352 | |
| GN 300.4-108-M12-RS | 108 | M 12 | 35 | 30 | 56.5 | 82 | 5 | 26.5 | 352 | |
| GN 300.4-108-M12-SR | 108 | M 12 | 35 | 30 | 56.5 | 82 | 5 | 26.5 | 352 | |
| GN 300.4-108-M12-CR | 108 | M 12 | 35 | 30 | 56.5 | 82 | 5 | 26.5 | 352 |
Характеристики
Ручка
Цинковое литьё под давлением
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Чёрный цвет, RAL 9005, гладкая поверхность SZ
- Оранжевый цвет, RAL 2004, текстурированная отделка OS
- Красный цвет, RAL 3000, текстурированная отделка RS
- Серебристый цвет, RAL 9006, текстурированная отделка SR
- Хромирование CR
- Осевой подшипник / Вставка
- азотирование, чернение
- Стопорный винт
- Чернение
Нажимная пружина
Нержавеющая сталь AISI 301
Информация
Вставка у регулируемых ручек рычажного типа GN 300.4 соединяется с прижимным механизмом через шарикоподшипник (осевой шарикоподшипник).
Это обеспечивает следующие преимущества:
- Удвоенное прижимное усилие при существенно уменьшенном трении.
- В месте контакта между регулируемой ручкой рычажного типа и прижимным компонентом не происходит никакого движения, что существенно повышает износоустойчивость изделия.
- Кроме того, конструкция изделия предотвращает его разбалтывание.
Техническая информация
