Серия GN 300.4
GN-300.4
Регулируемые ручки рычажного типа
Цинковое литьё под давлением, вставка из стали, с внутренней резьбой / с наружной резьбой, с увеличенным прижимным усилием
С наружной резьбой
Исполнения серии GN 300.4
GN 300.4
Регулируемые ручки рычажного типа
Цинковое литьё под давлением, вставка из стали, с внутренней резьбой / с наружной резьбой, с увеличенным прижимным усилием
GN-300.4
Регулируемые ручки рычажного типа
Цинковое литьё под давлением, вставка из стали, с внутренней резьбой / с наружной резьбой, с увеличенным прижимным усилием
Изображения
Схемы

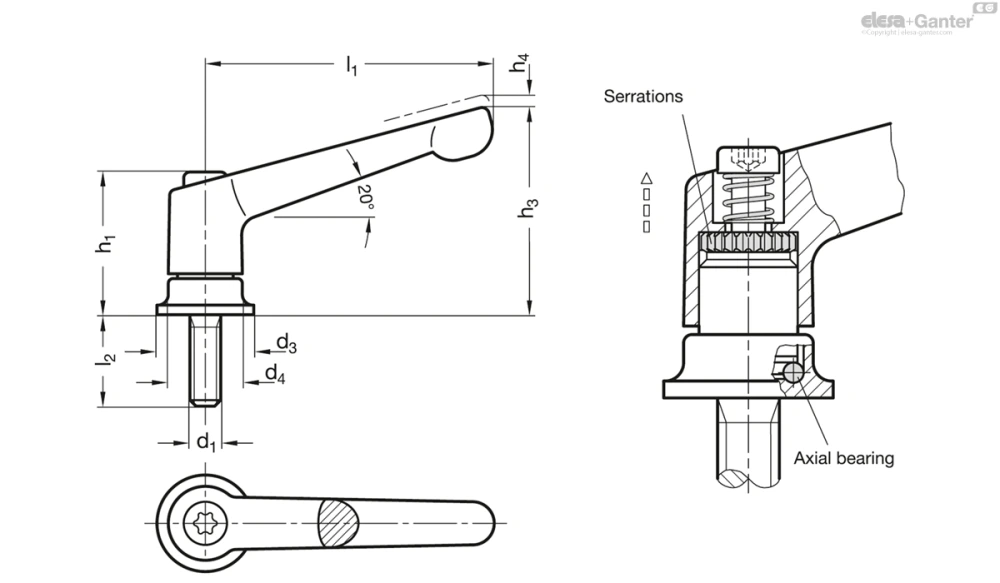

GN-300.4
Таблица моделей — Регулируемые ручки рычажного типа
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 300.4-63-M6-20-SW | 63 | M 6 | 20 | 24 | 17.5 | 34.5 | 48.5 | 4 | 100 | |
| GN 300.4-63-M6-20-SZ | 63 | M 6 | 20 | 24 | 17.5 | 34.5 | 48.5 | 4 | 100 | |
| GN 300.4-63-M6-20-OS | 63 | M 6 | 20 | 24 | 17.5 | 34.5 | 48.5 | 4 | 100 | |
| GN 300.4-63-M6-20-RS | 63 | M 6 | 20 | 24 | 17.5 | 34.5 | 48.5 | 4 | 100 | |
| GN 300.4-63-M6-20-SR | 63 | M 6 | 20 | 24 | 17.5 | 34.5 | 48.5 | 4 | 100 | |
| GN 300.4-63-M6-20-CR | 63 | M 6 | 20 | 24 | 17.5 | 34.5 | 48.5 | 4 | 100 | |
| GN 300.4-63-M6-27-SW | 63 | M 6 | 27 | 24 | 17.5 | 34.5 | 48.5 | 4 | 99 | |
| GN 300.4-63-M6-27-SZ | 63 | M 6 | 27 | 24 | 17.5 | 34.5 | 48.5 | 4 | 99 | |
| GN 300.4-63-M6-27-OS | 63 | M 6 | 27 | 24 | 17.5 | 34.5 | 48.5 | 4 | 99 | |
| GN 300.4-63-M6-27-RS | 63 | M 6 | 27 | 24 | 17.5 | 34.5 | 48.5 | 4 | 99 | |
| GN 300.4-63-M6-27-SR | 63 | M 6 | 27 | 24 | 17.5 | 34.5 | 48.5 | 4 | 99 | |
| GN 300.4-63-M6-27-CR | 63 | M 6 | 27 | 24 | 17.5 | 34.5 | 48.5 | 4 | 99 | |
| GN 300.4-78-M8-21-SW | 78 | M 8 | 21 | 25 | 21 | 39.5 | 58.5 | 4 | 155 | |
| GN 300.4-78-M8-21-SZ | 78 | M 8 | 21 | 25 | 21 | 39.5 | 58.5 | 4 | 155 | |
| GN 300.4-78-M8-21-OS | 78 | M 8 | 21 | 25 | 21 | 39.5 | 58.5 | 4 | 155 | |
| GN 300.4-78-M8-21-RS | 78 | M 8 | 21 | 25 | 21 | 39.5 | 58.5 | 4 | 155 | |
| GN 300.4-78-M8-21-SR | 78 | M 8 | 21 | 25 | 21 | 39.5 | 58.5 | 4 | 155 | |
| GN 300.4-78-M8-21-CR | 78 | M 8 | 21 | 25 | 21 | 39.5 | 58.5 | 4 | 155 | |
| GN 300.4-78-M8-36-SW | 78 | M 8 | 36 | 25 | 21 | 39.5 | 58.5 | 4 | 160 | |
| GN 300.4-78-M8-36-SZ | 78 | M 8 | 36 | 25 | 21 | 39.5 | 58.5 | 4 | 160 | |
| GN 300.4-78-M8-36-OS | 78 | M 8 | 36 | 25 | 21 | 39.5 | 58.5 | 4 | 160 | |
| GN 300.4-78-M8-36-RS | 78 | M 8 | 36 | 25 | 21 | 39.5 | 58.5 | 4 | 160 | |
| GN 300.4-78-M8-36-SR | 78 | M 8 | 36 | 25 | 21 | 39.5 | 58.5 | 4 | 160 | |
| GN 300.4-78-M8-36-CR | 78 | M 8 | 36 | 25 | 21 | 39.5 | 58.5 | 4 | 160 | |
| GN 300.4-92-M10-29-SW | 92 | M 10 | 29 | 30 | 24 | 46.5 | 68.5 | 4 | 233 | |
| GN 300.4-92-M10-29-SZ | 92 | M 10 | 29 | 30 | 24 | 46.5 | 68.5 | 4 | 233 | |
| GN 300.4-92-M10-29-OS | 92 | M 10 | 29 | 30 | 24 | 46.5 | 68.5 | 4 | 233 | |
| GN 300.4-92-M10-29-RS | 92 | M 10 | 29 | 30 | 24 | 46.5 | 68.5 | 4 | 233 | |
| GN 300.4-92-M10-29-SR | 92 | M 10 | 29 | 30 | 24 | 46.5 | 68.5 | 4 | 233 | |
| GN 300.4-92-M10-29-CR | 92 | M 10 | 29 | 30 | 24 | 46.5 | 68.5 | 4 | 233 | |
| GN 300.4-92-M10-47-SW | 92 | M 10 | 47 | 30 | 24 | 46.5 | 68.5 | 4 | 242 | |
| GN 300.4-92-M10-47-SZ | 92 | M 10 | 47 | 30 | 24 | 46.5 | 68.5 | 4 | 242 | |
| GN 300.4-92-M10-47-OS | 92 | M 10 | 47 | 30 | 24 | 46.5 | 68.5 | 4 | 242 | |
| GN 300.4-92-M10-47-RS | 92 | M 10 | 47 | 30 | 24 | 46.5 | 68.5 | 4 | 242 | |
| GN 300.4-92-M10-47-SR | 92 | M 10 | 47 | 30 | 24 | 46.5 | 68.5 | 4 | 242 | |
| GN 300.4-92-M10-47-CR | 92 | M 10 | 47 | 30 | 24 | 46.5 | 68.5 | 4 | 242 | |
| GN 300.4-108-M12-34-SW | 108 | M 12 | 34 | 35 | 30 | 56.5 | 82 | 5 | 303 | |
| GN 300.4-108-M12-34-SZ | 108 | M 12 | 34 | 35 | 30 | 56.5 | 82 | 5 | 303 | |
| GN 300.4-108-M12-34-OS | 108 | M 12 | 34 | 35 | 30 | 56.5 | 82 | 5 | 303 | |
| GN 300.4-108-M12-34-RS | 108 | M 12 | 34 | 35 | 30 | 56.5 | 82 | 5 | 303 | |
| GN 300.4-108-M12-34-SR | 108 | M 12 | 34 | 35 | 30 | 56.5 | 82 | 5 | 303 | |
| GN 300.4-108-M12-34-CR | 108 | M 12 | 34 | 35 | 30 | 56.5 | 82 | 5 | 303 | |
| GN 300.4-108-M12-50-SW | 108 | M 12 | 50 | 35 | 30 | 56.5 | 82 | 5 | 411 | |
| GN 300.4-108-M12-50-SZ | 108 | M 12 | 50 | 35 | 30 | 56.5 | 82 | 5 | 411 | |
| GN 300.4-108-M12-50-OS | 108 | M 12 | 50 | 35 | 30 | 56.5 | 82 | 5 | 411 | |
| GN 300.4-108-M12-50-RS | 108 | M 12 | 50 | 35 | 30 | 56.5 | 82 | 5 | 411 | |
| GN 300.4-108-M12-50-SR | 108 | M 12 | 50 | 35 | 30 | 56.5 | 82 | 5 | 411 | |
| GN 300.4-108-M12-50-CR | 108 | M 12 | 50 | 35 | 30 | 56.5 | 82 | 5 | 411 | |
| GN 300.4-108-M12-57-SW | 108 | M 12 | 57 | 35 | 30 | 56.5 | 82 | 5 | 434 | |
| GN 300.4-108-M12-57-SZ | 108 | M 12 | 57 | 35 | 30 | 56.5 | 82 | 5 | 434 | |
| GN 300.4-108-M12-57-OS | 108 | M 12 | 57 | 35 | 30 | 56.5 | 82 | 5 | 434 | |
| GN 300.4-108-M12-57-RS | 108 | M 12 | 57 | 35 | 30 | 56.5 | 82 | 5 | 434 | |
| GN 300.4-108-M12-57-SR | 108 | M 12 | 57 | 35 | 30 | 56.5 | 82 | 5 | 434 | |
| GN 300.4-108-M12-57-CR | 108 | M 12 | 57 | 35 | 30 | 56.5 | 82 | 5 | 434 | |
| GN 300.4-108-M12-65-SW | 108 | M 12 | 65 | 35 | 30 | 56.5 | 82 | 5 | 424 | |
| GN 300.4-108-M12-65-SZ | 108 | M 12 | 65 | 35 | 30 | 56.5 | 82 | 5 | 424 | |
| GN 300.4-108-M12-65-OS | 108 | M 12 | 65 | 35 | 30 | 56.5 | 82 | 5 | 424 | |
| GN 300.4-108-M12-65-RS | 108 | M 12 | 65 | 35 | 30 | 56.5 | 82 | 5 | 424 | |
| GN 300.4-108-M12-65-SR | 108 | M 12 | 65 | 35 | 30 | 56.5 | 82 | 5 | 424 | |
| GN 300.4-108-M12-65-CR | 108 | M 12 | 65 | 35 | 30 | 56.5 | 82 | 5 | 424 | |
| GN 300.4-108-M12-85-SW | 108 | M 12 | 85 | 35 | 30 | 56.5 | 82 | 5 | 439 | |
| GN 300.4-108-M12-85-SZ | 108 | M 12 | 85 | 35 | 30 | 56.5 | 82 | 5 | 439 | |
| GN 300.4-108-M12-85-OS | 108 | M 12 | 85 | 35 | 30 | 56.5 | 82 | 5 | 439 | |
| GN 300.4-108-M12-85-RS | 108 | M 12 | 85 | 35 | 30 | 56.5 | 82 | 5 | 439 | |
| GN 300.4-108-M12-85-SR | 108 | M 12 | 85 | 35 | 30 | 56.5 | 82 | 5 | 439 | |
| GN 300.4-108-M12-85-CR | 108 | M 12 | 85 | 35 | 30 | 56.5 | 82 | 5 | 439 |
Характеристики
Ручка
Цинковое литьё под давлением
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Чёрный цвет, RAL 9005, гладкая поверхность SZ
- Оранжевый цвет, RAL 2004, текстурированная отделка OS
- Красный цвет, RAL 3000, текстурированная отделка RS
- Серебристый цвет, RAL 9006, текстурированная отделка SR
- Хромирование CR
- Осевой подшипник / Вставка
- азотирование, чернение
- Стопорный винт
- Чернение
Нажимная пружина
Нержавеющая сталь AISI 301
Информация
Вставка у регулируемых ручек рычажного типа GN 300.4 соединяется с прижимным механизмом через шарикоподшипник (осевой шарикоподшипник).
Это обеспечивает следующие преимущества:
- Удвоенное прижимное усилие при существенно уменьшенном трении.
- В месте контакта между регулируемой ручкой рычажного типа и прижимным компонентом не происходит никакого движения, что существенно повышает износоустойчивость изделия.
- Кроме того, конструкция изделия предотвращает его разбалтывание.
Техническая информация
