Серия GN 289

GN 289-B-S

Поворотные зажимы с основанием

Алюминий, блок из двух поворотных зажимов

Отверстие-Квадратная форма

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 289

GN 289-B-B

GN 289-B-B

Поворотные зажимы с основанием

Алюминий, блок из двух поворотных зажимов
GN 289-B-S

GN 289-B-S

Поворотные зажимы с основанием

Алюминий, блок из двух поворотных зажимов
GN 289-S-S

GN 289-S-S

Поворотные зажимы с основанием

Алюминий, блок из двух поворотных зажимов

Изображения

GN 289-B-S — Поворотные зажимы с основанием GN 289-B-S — Поворотные зажимы с основанием

Схемы

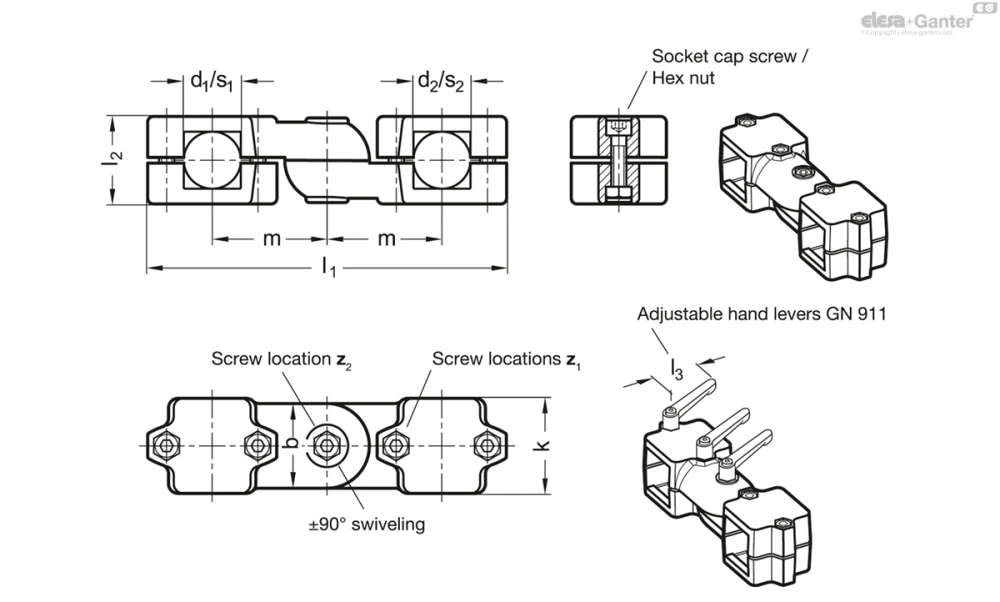

Схема GN 289-B-S

GN 289-B-S

Таблица моделей — Поворотные зажимы с основанием

Артикул
b Ширина поворота k l1 l2 m z1Screw locations z2Screw locations Рекомендуемый вспомогательный ручной рычаг GN 911 для z1 l3 Рекомендуемый вспомогательный ручной рычаг GN 911 для z2 l3
В корзину
GN 289-B40-V40-S-2-SW B40-V40 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1843
GN 289-B40-V40-S-2-BL B40-V40 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1843
GN 289-B42-V40-S-2-SW B42-V40 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1967
GN 289-B42-V40-S-2-BL B42-V40 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1967
GN 289-B45-V40-S-2-SW B45-V40 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1832
GN 289-B45-V40-S-2-BL B45-V40 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1832
GN 289-B48-V40-S-2-SW B48-V40 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1811
GN 289-B48-V40-S-2-BL B48-V40 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1811
GN 289-B50-V40-S-2-SW B50-V40 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1803
GN 289-B50-V40-S-2-BL B50-V40 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1803
GN 289-B40-V45-S-2-SW B40-V45 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1799
GN 289-B40-V45-S-2-BL B40-V45 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1799
GN 289-B42-V45-S-2-SW B42-V45 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1923
GN 289-B42-V45-S-2-BL B42-V45 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1923
GN 289-B45-V45-S-2-SW B45-V45 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1788
GN 289-B45-V45-S-2-BL B45-V45 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1788
GN 289-B48-V45-S-2-SW B48-B45 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1767
GN 289-B48-V45-S-2-BL B48-B45 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1767
GN 289-B50-V45-S-2-SW B50-V45 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1759
GN 289-B50-V45-S-2-BL B50-V45 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1759
GN 289-B40-V50-S-2-SW B40-V50 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1759
GN 289-B40-V50-S-2-BL B40-V50 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1759
GN 289-B42-V50-S-2-SW B42-V50 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1883
GN 289-B42-V50-S-2-BL B42-V50 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1883
GN 289-B45-V50-S-2-SW B45-V50 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1748
GN 289-B45-V50-S-2-BL B45-V50 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1748
GN 289-B48-V50-S-2-SW B48-V50 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1727
GN 289-B48-V50-S-2-BL B48-V50 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1727
GN 289-B50-V50-S-2-SW B50-V50 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1719
GN 289-B50-V50-S-2-BL B50-V50 65 76 268 70 85 M10-60 M10-55 78 |92 78 |92 1719
3D-модель Технические данные (PDF)

Характеристики

Тип

  • Тип S: плавная регулировка

Идентификационный номер

  • № 2: с 5 винтами с головкой под торцевой ключ из нержавеющей стали ISO 4762

Соединительный зажим

Алюминий

  • С пластиковым покрытием
  • Чёрный цвет, RAL 9005, текстурированная отделка SW
  • Гладкая поверхность, матовая отделка, дробеструйная обработка BL

Винты с головкой под торцевой ключ ISO 4762

Нержавеющая сталь

Шестигранные гайки DIN 985

Нержавеющая сталь

Самоблокирующиеся при помощи полиамидного кольца

Информация

Поворотные зажимы с основанием GN 289 представляют собой блок из двух поворотных зажимов GN 279.

Также возможно заказать отверстия квадратного сечения для профильных систем.

Рабочие отверстия не подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.

В месте расположения винта z1 винты с головкой под торцевой ключ позволяют уменьшить сечение для зажима.

Для зажима без использования инструментов можно заменить винты с головкой под торцевой ключ на регулируемые ручки рычажного типа GN 911 перечисленные в таблице в качестве принадлежностей.

Аксессуары

  • GN 911 Регулируемые ручки рычажного типa

Техническая информация
