Серия GN 287
GN 287-NI
Поворотные зажимы с основанием
Алюминий/нержавеющая сталь
Нержавеющая сталь
Исполнения серии GN 287
Изображения

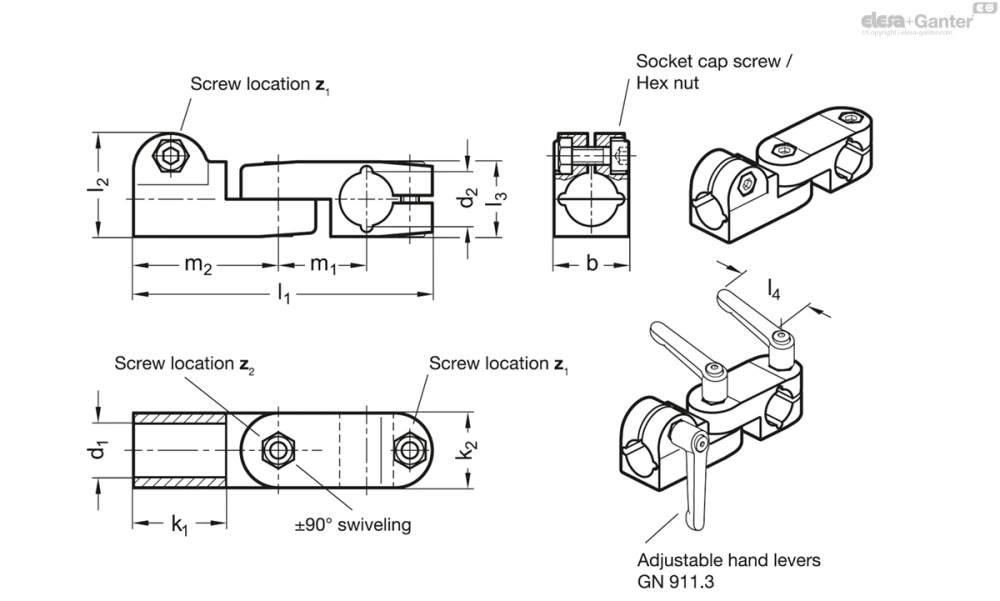

Схемы
GN 287-NI
Таблица моделей — Поворотные зажимы с основанием
| Артикул |
|
|
b | k1 | k2 | l1 | l2 | l3 | m1 | m2 | z1Screw locations | z2Screw locations |
|
Рекомендуемый вспомогательный ручной рычаг GN 911.3 для z2 l4 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 287-B12-B12-2-NI | B 12 | B 12 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 338 | |
| GN 287-B12-B14-2-NI | B 12 | B 14 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 336 | |
| GN 287-B12-B15-2-NI | B 12 | B 15 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 335 | |
| GN 287-B12-B16-2-NI | B 12 | B 16 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 334 | |
| GN 287-B12-B18-2-NI | B 12 | B 18 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 332 | |
| GN 287-B12-B20-2-NI | B 12 | B 20 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 330 | |
| GN 287-B14-B12-2-NI | B 14 | B 12 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 336 | |
| GN 287-B14-B14-2-NI | B 14 | B 14 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 325 | |
| GN 287-B14-B15-2-NI | B 14 | B 15 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 324 | |
| GN 287-B14-B16-2-NI | B 14 | B 16 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 323 | |
| GN 287-B14-B18-2-NI | B 14 | B 18 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 322 | |
| GN 287-B14-B20-2-NI | B 14 | B 20 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 321 | |
| GN 287-B15-B12-2-NI | B 15 | B 12 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 320 | |
| GN 287-B15-B14-2-NI | B 15 | B 14 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 319 | |
| GN 287-B15-B15-2-NI | B 15 | B 15 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 317 | |
| GN 287-B15-B16-2-NI | B 15 | B 16 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 316 | |
| GN 287-B15-B18-2-NI | B 15 | B 18 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 315 | |
| GN 287-B15-B20-2-NI | B 15 | B 20 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 313 | |
| GN 287-B16-B12-2-NI | B 16 | B 12 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 334 | |
| GN 287-B16-B14-2-NI | B 16 | B 14 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 323 | |
| GN 287-B16-B15-2-NI | B 16 | B 15 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 316 | |
| GN 287-B16-B16-2-NI | B 16 | B 16 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 307 | |
| GN 287-B16-B18-2-NI | B 16 | B 18 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 305 | |
| GN 287-B16-B20-2-NI | B 16 | B 20 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | - | 45 | 63 | 301 | |
| GN 287-B18-B12-2-NI | B 18 | B 12 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | 63 | - | 45 | 63 | 332 | |
| GN 287-B18-B14-2-NI | B 18 | B 14 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | 63 | - | 45 | 63 | 322 | |
| GN 287-B18-B15-2-NI | B 18 | B 15 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | 63 | - | 45 | 63 | 315 | |
| GN 287-B18-B16-2-NI | B 18 | B 16 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | 63 | - | 45 | 63 | 305 | |
| GN 287-B18-B18-2-NI | B 18 | B 18 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | 63 | - | 45 | 63 | 289 | |
| GN 287-B18-B20-2-NI | B 18 | B 20 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | 63 | - | 45 | 63 | 287 | |
| GN 287-B20-B12-2-NI | B 20 | B 12 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 330 | |
| GN 287-B20-B14-2-NI | B 20 | B 14 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 321 | |
| GN 287-B20-B15-2-NI | B 20 | B 15 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 313 | |
| GN 287-B20-B16-2-NI | B 20 | B 16 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 301 | |
| GN 287-B20-B18-2-NI | B 20 | B 18 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 287 | |
| GN 287-B20-B20-2-NI | B 20 | B 20 | 25 | 31.5 | 25 | 100 | 34.5 | 25 | 29.5 | 48.5 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 266 |
Характеристики
Идентификационный номер
№ 2: с 3 зажимными винтами из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Нержавеющая сталь AISI CF-8 NI
матовая отделка, дробеструйная обработка
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Блок поворотных зажимов GN 287 собран из двух поворотных зажимов GN 275 и GN 277 .
Рабочие отверстия подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
В месте расположения винта z1 винт с головкой под шестигранный ключ позволяет уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 /GN 911.3 перечисленные в таблице в качестве принадлежностей.
