Серия GN 282

GN 282-S

Поворотные зажимы с основанием

Алюминий

плавная регулировка

Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Исполнения серии GN 282

GN 282-S

GN 282-S

Поворотные зажимы с основанием

Алюминий
GN 282-T

GN 282-T

Поворотные зажимы с основанием

Алюминий

Изображения

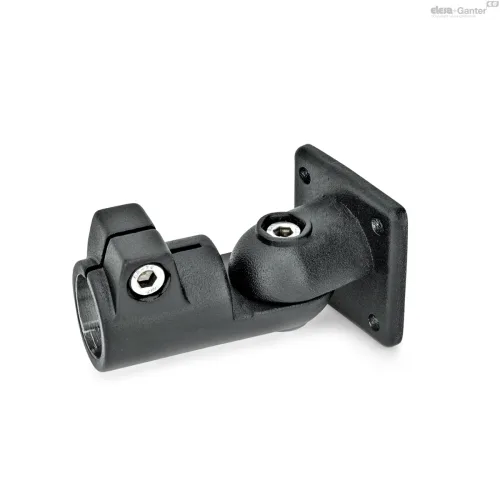

GN 282-S — Поворотные зажимы с основанием GN 282-S — Поворотные зажимы с основанием

Схемы

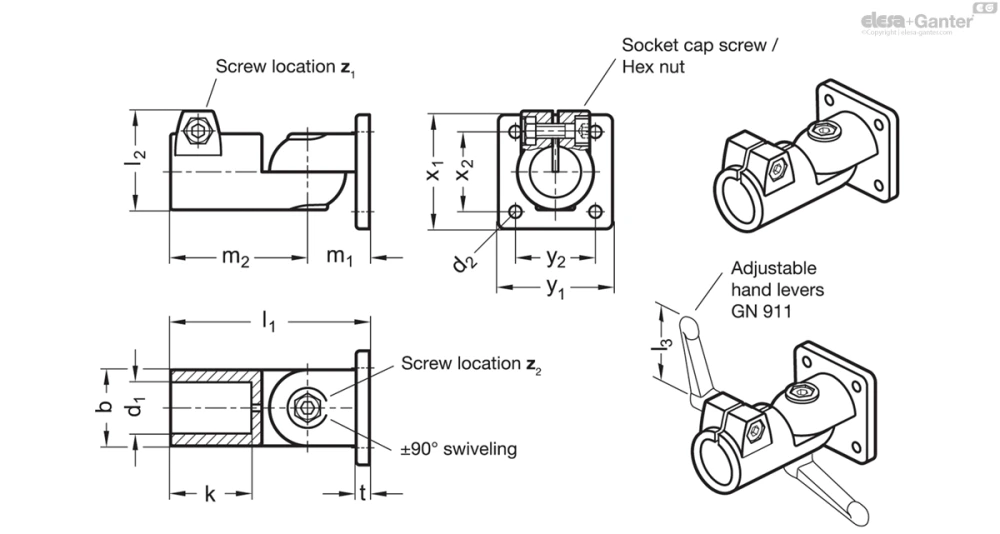

Схема GN 282-S

GN 282-S

Таблица моделей — Поворотные зажимы с основанием

Артикул
В корзину
GN 282-B20-S-2-SW B 20 40 6.5 42.5 104.5 52 32.5 72 7 60 42 60 42 M8-25 M8-30 - 63 | 78 342
GN 282-B20-S-2-BL B 20 40 6.5 42.5 104.5 52 32.5 72 7 60 42 60 42 M8-25 M8-30 - 63 | 78 342
GN 282-B25-S-2-SW B 25 40 6.5 42.5 104.5 52 32.5 72 7 60 42 60 42 M8-25 M8-30 63 | 78 63 | 78 323
GN 282-B25-S-2-BL B 25 40 6.5 42.5 104.5 52 32.5 72 7 60 42 60 42 M8-25 M8-30 63 | 78 63 | 78 323
GN 282-B30-S-2-SW B 30 40 6.5 42.5 104.5 52 32.5 72 7 60 42 60 42 M8-25 M8-30 63 | 78 63 | 78 298
GN 282-B30-S-2-BL B 30 40 6.5 42.5 104.5 52 32.5 72 7 60 42 60 42 M8-25 M8-30 63 | 78 63 | 78 298
GN 282-B40-S-2-SW B 40 65 11 74 167 77.5 52 115 14 105 74 105 74 M10-50 M10-55 - 78 | 92 1385
GN 282-B40-S-2-BL B 40 65 11 74 167 77.5 52 115 14 105 74 105 74 M10-50 M10-55 - 78 | 92 1385
GN 282-B42-S-2-SW B 42 65 11 74 167 77.5 52 115 14 105 74 105 74 M10-50 M10-55 - 78 | 92 1341
GN 282-B42-S-2-BL B 42 65 11 74 167 77.5 52 115 14 105 74 105 74 M10-50 M10-55 - 78 | 92 1341
GN 282-B45-S-2-SW B 45 65 11 74 167 77.5 52 115 14 105 74 105 74 M10-50 M10-55 78 | 92 78 | 92 1315
GN 282-B45-S-2-BL B 45 65 11 74 167 77.5 52 115 14 105 74 105 74 M10-50 M10-55 78 | 92 78 | 92 1315
GN 282-B48-S-2-SW B 48 65 11 74 167 77.5 52 115 14 105 74 105 74 M10-50 M10-55 78 | 92 78 | 92 1245
GN 282-B48-S-2-BL B 48 65 11 74 167 77.5 52 115 14 105 74 105 74 M10-50 M10-55 78 | 92 78 | 92 1245
GN 282-B50-S-2-SW B 50 65 11 74 167 77.5 52 115 14 105 74 105 74 M10-50 M10-55 78 | 92 78 | 92 1234
GN 282-B50-S-2-BL B 50 65 11 74 167 77.5 52 115 14 105 74 105 74 M10-50 M10-55 78 | 92 78 | 92 1234
3D-модель Технические данные (PDF)

Характеристики

Типы

  • Тип S: плавная регулировка
  • Тип T: регулировка на 15° – разделение (насечка)

Идентификационный номер

  • № 2: с двумя зажимными винтами из нержавеющей стали DIN 912

Алюминий

  • С пластиковым покрытием
  • Чёрный цвет, RAL 9005, текстурированная отделка SW
  • Гладкая поверхность, матовая отделка, дробеструйная обработка BL

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Блок поворотных зажимов GN 282 собран из поворотных зажимов GN 272 и GN 276.

Для плавной регулировки (тип S) используются поворотные зажимы с центрирующим буртиком.

Рабочее отверстие подвергалось механической обработке и предназначено для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.

В месте расположения винта z1 винт с головкой под шестигранный ключ позволяет уменьшить сечение отверстия для зажима.

Для зажима без использования инструментов можно заменить винты с головкой под торцевой ключ на регулируемые ручки рычажного типа GN 911 перечисленные в таблице в качестве принадлежностей.

Принадлежности

  • GN 911 Регулируемые ручки рычажного типа

Техническая информация
