Серия GN 281

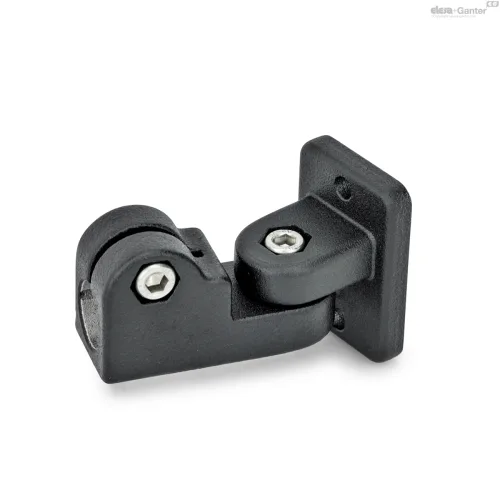

GN 281-AL
Соединительные элементы для соединителей с поворотным зажимом
Алюминий / нержавеющая сталь
Алюминий
Исполнения серии GN 281
Изображения

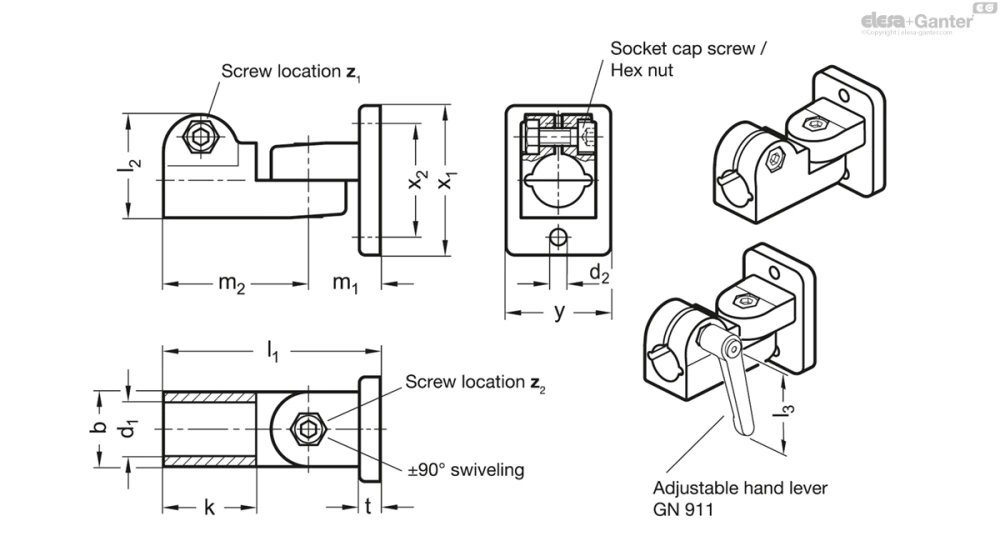

Схемы
GN 281-AL
Таблица моделей — Соединительные элементы для соединителей с поворотным зажимом
| Артикул |
|
b | d2 | k | l1 | l2 | m1 | m2 | t | x1 | x2 | y | z1Screw location | z2Screw location |
|
Рекомендуемый вспомогательный ручной рычаг GN 911 для z2 l3 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 281-B12-2-SW | B 12 | 25 | 5.5 | 31.5 | 72.5 | 34.5 | 24 | 48.5 | 7 | 50 | 38 | 35 | M6-20 | M6-20 | 63 | - | 45 | 63 | 126 | |
| GN 281-B12-2-BL | B 12 | 25 | 5.5 | 31.5 | 72.5 | 34.5 | 24 | 48.5 | 7 | 50 | 38 | 35 | M6-20 | M6-20 | 63 | - | 45 | 63 | 126 | |
| GN 281-B14-2-SW | B 14 | 25 | 5.5 | 31.5 | 72.5 | 34.5 | 24 | 48.5 | 7 | 50 | 38 | 35 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 122 | |
| GN 281-B14-2-BL | B 14 | 25 | 5.5 | 31.5 | 72.5 | 34.5 | 24 | 48.5 | 7 | 50 | 38 | 35 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 122 | |
| GN 281-B15-2-SW | B 15 | 25 | 5.5 | 31.5 | 72.5 | 34.5 | 24 | 48.5 | 7 | 50 | 38 | 35 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 114 | |
| GN 281-B15-2-BL | B 15 | 25 | 5.5 | 31.5 | 72.5 | 34.5 | 24 | 48.5 | 7 | 50 | 38 | 35 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 114 | |
| GN 281-B16-2-SW | B 16 | 25 | 5.5 | 31.5 | 72.5 | 34.5 | 24 | 48.5 | 7 | 50 | 38 | 35 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 112 | |
| GN 281-B16-2-BL | B 16 | 25 | 5.5 | 31.5 | 72.5 | 34.5 | 24 | 48.5 | 7 | 50 | 38 | 35 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 112 | |
| GN 281-B18-2-SW | B 18 | 25 | 5.5 | 31.5 | 72.5 | 34.5 | 24 | 48.5 | 7 | 50 | 38 | 35 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 100 | |
| GN 281-B18-2-BL | B 18 | 25 | 5.5 | 31.5 | 72.5 | 34.5 | 24 | 48.5 | 7 | 50 | 38 | 35 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 100 |
Характеристики
Идентификационный номер
№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Нержавеющая сталь AISI CF-8 NI
матовая отделка, дробеструйная обработка
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Блок поворотных зажимов GN 281 собран из поворотных зажимов GN 271 и GN 275 .
Рабочее отверстие подвергалось механической обработке и предназначено для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
В месте расположения винта z1 винт с головкой под шестигранный ключ позволяет уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 /GN 911.3 перечисленные в таблице в качестве принадлежностей.
Аксессуары
Техническая информация
Вопрос о продукции
Спросите о серии GN 281-AL — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
