Серия GN 279
GN 279-B
Соединители с поворотным зажимом
Фланцевые зажимы алюминиевые
Отверстие
Исполнения серии GN 279

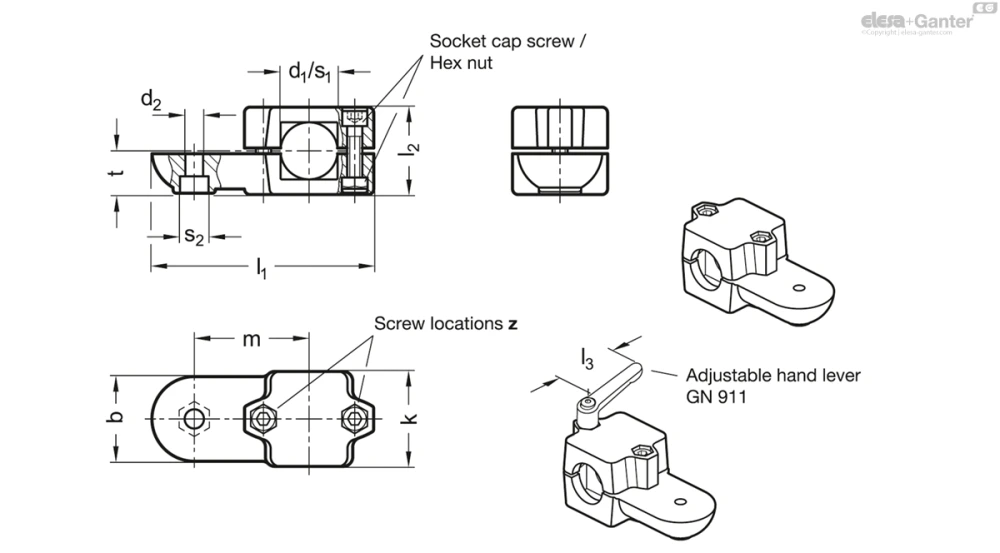

Изображения

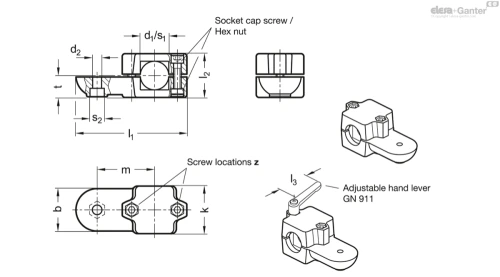

Схемы
GN 279-B
Таблица моделей — Соединители с поворотным зажимом
| Артикул |
|
b | d2 | k Длина зажимная | l1 | l2 | m | s2 | t | z Расположение винтов | Рекомендуемый вспомогательный ручной рычаг GN 911 для z l3 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 279-B40-OZ-2-SW | B 40 | 65 | 10.5 | 76 | 166.5 | 70 | 85 | 17 | 35 | M10-60 | 78 | 92 | 840 | |
| GN 279-B40-OZ-2-BL | B 40 | 65 | 10.5 | 76 | 166.5 | 70 | 85 | 17 | 35 | M10-60 | 78 | 92 | 840 | |
| GN 279-B42-OZ-2-SW | B 42 | 65 | 10.5 | 76 | 166.5 | 70 | 85 | 17 | 35 | M10-60 | 78 | 92 | 830 | |
| GN 279-B42-OZ-2-BL | B 42 | 65 | 10.5 | 76 | 166.5 | 70 | 85 | 17 | 35 | M10-60 | 78 | 92 | 830 | |
| GN 279-B45-OZ-2-SW | B 45 | 65 | 10.5 | 76 | 166.5 | 70 | 85 | 17 | 35 | M10-60 | 78 | 92 | 820 | |
| GN 279-B45-OZ-2-BL | B 45 | 65 | 10.5 | 76 | 166.5 | 70 | 85 | 17 | 35 | M10-60 | 78 | 92 | 820 | |
| GN 279-B48-OZ-2-SW | B 48 | 65 | 10.5 | 76 | 166.5 | 70 | 85 | 17 | 35 | M10-60 | 78 | 92 | 808 | |
| GN 279-B48-OZ-2-BL | B 48 | 65 | 10.5 | 76 | 166.5 | 70 | 85 | 17 | 35 | M10-60 | 78 | 92 | 808 | |
| GN 279-B50-OZ-2-SW | B 50 | 65 | 10.5 | 76 | 166.5 | 70 | 85 | 17 | 35 | M10-60 | 78 | 92 | 800 | |
| GN 279-B50-OZ-2-BL | B 50 | 65 | 10.5 | 76 | 166.5 | 70 | 85 | 17 | 35 | M10-60 | 78 | 92 | 800 |
Характеристики
Тип
- Тип OZ: без центрирующего буртика
Идентификационный номер
№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия поворотных зажимов GN 279 не подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
Варианты исполнения с квадратными отверстиями также подходят для профильных систем.
В местах расположения винтов z, винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима. Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
Два соединителя с поворотным зажимом GN 279 могут быть объединены с поворотными зажимными соединителями GN 289.
Поворотные зажимы GN 275 могут сочетаться с поворотными зажимами !from duplication!GN 272, GN 274 или GN 276 для поворотных зажимов с основанием.
