Серия GN 277
GN 277-AL
Соединители с поворотным зажимом
Алюминий/нержавеющая сталь
Алюминий
Исполнения серии GN 277
Изображения

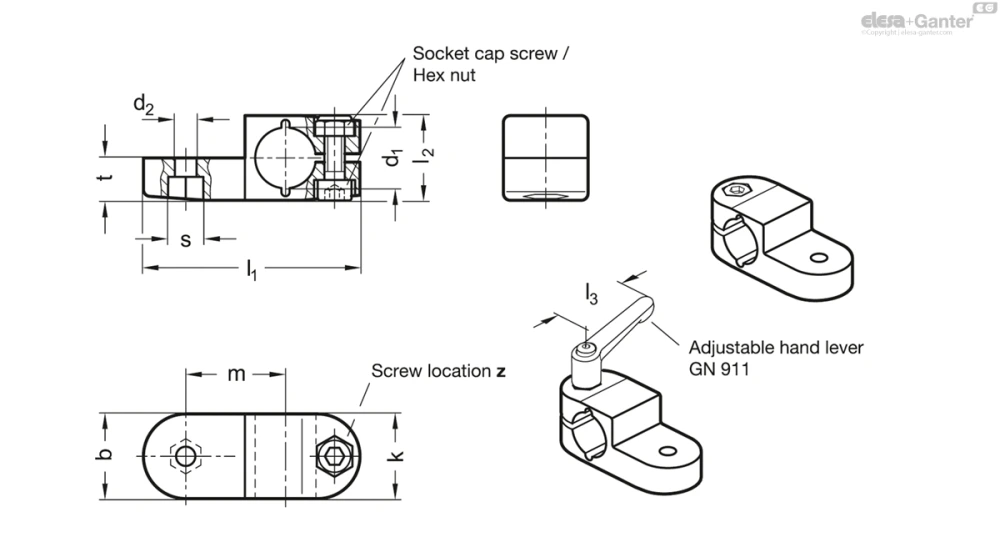

Схемы
GN 277-AL
Таблица моделей — Соединители с поворотным зажимом
| Артикул |
|
b | d2 | k | l1 | l2 | m | s | t | z Расположение винта |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 277-B12-2-SW | B 12 | 25 | 6.5 | 25 | 64 | 25 | 29.5 | 10 | 12.5 | M6-20 | 45 | 63 | 63 | |
| GN 277-B12-2-BL | B 12 | 25 | 6.5 | 25 | 64 | 25 | 29.5 | 10 | 12.5 | M6-20 | 45 | 63 | 63 | |
| GN 277-B14-2-SW | B 14 | 25 | 6.5 | 25 | 64 | 25 | 29.5 | 10 | 12.5 | M6-20 | 45 | 63 | 60 | |
| GN 277-B14-2-BL | B 14 | 25 | 6.5 | 25 | 64 | 25 | 29.5 | 10 | 12.5 | M6-20 | 45 | 63 | 60 | |
| GN 277-B15-2-SW | B 15 | 25 | 6.5 | 25 | 64 | 25 | 29.5 | 10 | 12.5 | M6-20 | - | 62 | |
| GN 277-B15-2-BL | B 15 | 25 | 6.5 | 25 | 64 | 25 | 29.5 | 10 | 12.5 | M6-20 | - | 62 | |
| GN 277-B16-2-SW | B 16 | 25 | 6.5 | 25 | 64 | 25 | 29.5 | 10 | 12.5 | M6-20 | 45 | 63 | 59 | |
| GN 277-B16-2-BL | B 16 | 25 | 6.5 | 25 | 64 | 25 | 29.5 | 10 | 12.5 | M6-20 | 45 | 63 | 59 | |
| GN 277-B18-2-SW | B 18 | 25 | 6.5 | 25 | 64 | 25 | 29.5 | 10 | 12.5 | M6-20 | 45 | 63 | 56 | |
| GN 277-B18-2-BL | B 18 | 25 | 6.5 | 25 | 64 | 25 | 29.5 | 10 | 12.5 | M6-20 | 45 | 63 | 56 |
Характеристики
Идентификационный номер
№ 2: с зажимным винтом из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Нержавеющая сталь AISI CF-8 NI
матовая отделка, дробеструйная обработка
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия поворотных зажимов GN 277 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
В месте расположения винта z винт с головкой под шестигранный ключ позволяет уменьшить сечение отверстия для зажима. Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ регулируемым рычагом GN 911 /GN 911.3 перечисленные в таблице в качестве принадлежностей.
Поворотные зажимы GN 277 могут сочетаться с поворотными зажимами GN 271 , GN 275 или GN 277 для поворотных зажимов с основанием.
