Серия GN 274
GN 274-AV
Соединители с поворотным зажимом
Алюминий
С наружной насечкой
Исполнения серии GN 274
Изображения
Схемы

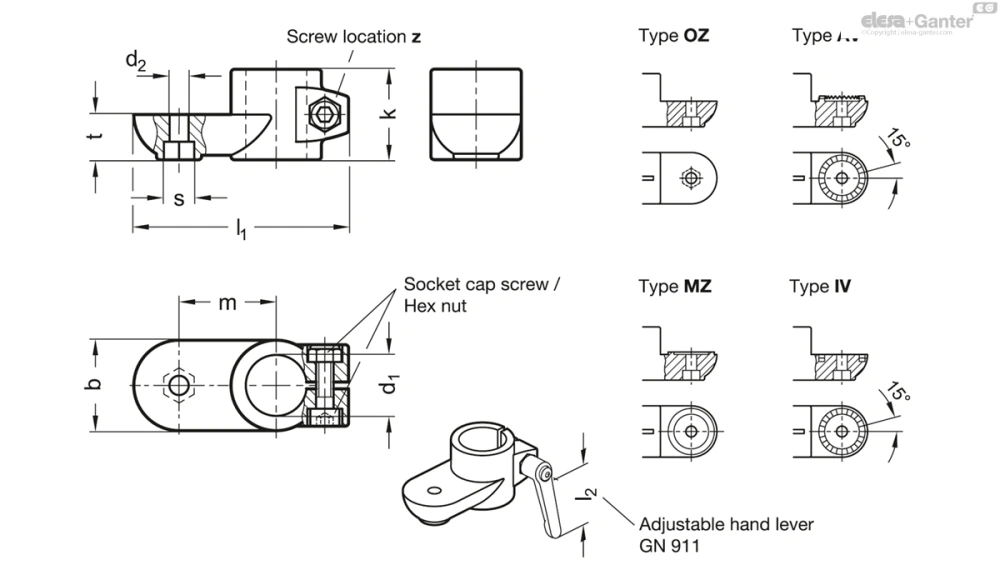

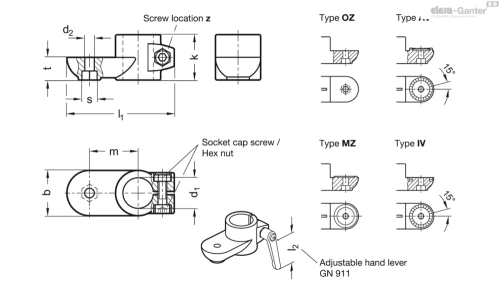

GN 274-AV
Таблица моделей — Соединители с поворотным зажимом
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 274-B20-AV-2-SW | B 20 | 40 | 8.5 | 40 | 95 | 43 | 13 | 20 | M8-25 | - | 185 | |
| GN 274-B20-AV-2-BL | B 20 | 40 | 8.5 | 40 | 95 | 43 | 13 | 20 | M8-25 | - | 185 | |
| GN 274-B25-AV-2-SW | B 25 | 40 | 8.5 | 40 | 95 | 43 | 13 | 20 | M8-25 | 63 | 78 | 170 | |
| GN 274-B25-AV-2-BL | B 25 | 40 | 8.5 | 40 | 95 | 43 | 13 | 20 | M8-25 | 63 | 78 | 170 | |
| GN 274-B30-AV-2-SW | B 30 | 40 | 8.5 | 40 | 95 | 43 | 13 | 20 | M8-25 | 63 | 78 | 150 | |
| GN 274-B30-AV-2-BL | B 30 | 40 | 8.5 | 40 | 95 | 43 | 13 | 20 | M8-25 | 63 | 78 | 150 | |
| GN 274-B40-AV-2-SW | B 40 | 65 | 10.5 | 65 | 148 | 70 | 17 | 32.5 | M10-50 | - | 710 | |
| GN 274-B40-AV-2-BL | B 40 | 65 | 10.5 | 65 | 148 | 70 | 17 | 32.5 | M10-50 | - | 710 | |
| GN 274-B42-AV-2-SW | B 42 | 65 | 10.5 | 65 | 148 | 70 | 17 | 32.5 | M10-50 | - | 690 | |
| GN 274-B42-AV-2-BL | B 42 | 65 | 10.5 | 65 | 148 | 70 | 17 | 32.5 | M10-50 | - | 690 | |
| GN 274-B45-AV-2-SW | B 45 | 65 | 10.5 | 65 | 148 | 70 | 17 | 32.5 | M10-50 | 78 | 92 | 655 | |
| GN 274-B45-AV-2-BL | B 45 | 65 | 10.5 | 65 | 148 | 70 | 17 | 32.5 | M10-50 | 78 | 92 | 655 | |
| GN 274-B48-AV-2-SW | B 48 | 65 | 10.5 | 65 | 148 | 70 | 17 | 32.5 | M10-50 | 78 | 92 | 620 | |
| GN 274-B48-AV-2-BL | B 48 | 65 | 10.5 | 65 | 148 | 70 | 17 | 32.5 | M10-50 | 78 | 92 | 620 | |
| GN 274-B50-AV-2-SW | B 50 | 65 | 10.5 | 65 | 148 | 70 | 17 | 32.5 | M10-50 | 78 | 92 | 585 | |
| GN 274-B50-AV-2-BL | B 50 | 65 | 10.5 | 65 | 148 | 70 | 17 | 32.5 | M10-50 | 78 | 92 | 585 |
Характеристики
Типы
- Тип OZ: без центрирующего буртика (гладкий)
- Тип MZ: с центрирующим буртиком
- Тип AV: с наружной насечкой
- Тип IV: с внутренней насечкой
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия поворотных зажимов GN 274 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
В месте расположения винта z винт с головкой под шестигранный ключ позволяет уменьшить сечение отверстия для зажима. Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ регулируемым рычагом GN 911 перечисленные в таблице в качестве принадлежностей.
Поворотные зажимы GN 274 могут сочетаться с поворотными зажимами GN 272, GN 276 или GN 278 для поворотных зажимов с основанием.
