Серия GN 195
GN 195-S
Т-образные угловые соединительные зажимы
Алюминий, многокомпонентная сборка
Квадратная форма
Исполнения серии GN 195
Изображения

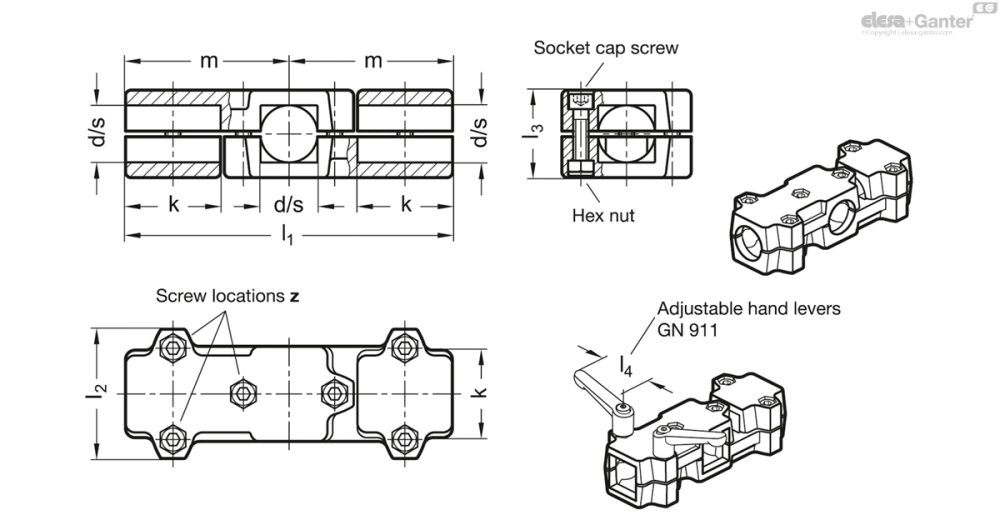

Схемы
GN 195-S
Таблица моделей — Т-образные угловые соединительные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 195-V20-50-2-SW | V 20 | 50 | 172 | 68 | 46 | 86 | M8-35 | 63 | 78 | 580 | |
| GN 195-V20-50-2-BL | V 20 | 50 | 172 | 68 | 46 | 86 | M8-35 | 63 | 78 | 600 | |
| GN 195-V25-50-2-SW | V 25 | 50 | 172 | 68 | 46 | 86 | M8-35 | 63 | 78 | 565 | |
| GN 195-V25-50-2-BL | V 25 | 50 | 172 | 68 | 46 | 86 | M8-35 | 63 | 78 | 565 | |
| GN 195-V30-50-2-SW | V 30 | 50 | 172 | 68 | 46 | 86 | M8-35 | 63 | 78 | 530 | |
| GN 195-V30-50-2-BL | V 30 | 50 | 172 | 68 | 46 | 86 | M8-35 | 63 | 78 | 530 | |
| GN 195-V30-60-2-SW | V 30 | 60 | 203 | 79 | 59 | 101.5 | M8-50 | 63 | 78 | 1145 | |
| GN 195-V30-60-2-BL | V 30 | 60 | 203 | 79 | 59 | 101.5 | M8-50 | 63 | 78 | 1145 | |
| GN 195-V35-60-2-SW | V 35 | 60 | 203 | 79 | 59 | 101.5 | M8-50 | 63 | 78 | 1071 | |
| GN 195-V35-60-2-BL | V 35 | 60 | 203 | 79 | 59 | 101.5 | M8-50 | 63 | 78 | 1070 | |
| GN 195-V40-60-2-SW | V 40 | 60 | 203 | 79 | 59 | 101.5 | M8-50 | 63 | 78 | 975 | |
| GN 195-V40-60-2-BL | V 40 | 60 | 203 | 79 | 59 | 101.5 | M8-50 | 63 | 78 | 975 | |
| GN 195-V40-76-2-SW | V 40 | 76 | 254 | 98 | 70 | 127 | M10-60 | 78 | 92 | 1550 | |
| GN 195-V40-76-2-BL | V 40 | 76 | 254 | 98 | 70 | 127 | M10-60 | 78 | 92 | 1550 | |
| GN 195-V45-76-2-SW | V 45 | 76 | 254 | 98 | 70 | 127 | M10-60 | 78 | 92 | 1480 | |
| GN 195-V45-76-2-BL | V 45 | 76 | 254 | 98 | 70 | 127 | M10-60 | 78 | 92 | 1480 | |
| GN 195-V50-76-2-SW | V 50 | 76 | 254 | 98 | 70 | 127 | M10-60 | 78 | 92 | 1390 | |
| GN 195-V50-76-2-BL | V 50 | 76 | 254 | 98 | 70 | 127 | M10-60 | 78 | 92 | 1390 |
Характеристики
Идентификационный номер
№ 2: с шестью винтами с головкой под торцевой ключ из нержавеющей стали DIN 912
Алюминий
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия Т-образных угловых соединительных зажимов GN 195 не подвергались механической обработке и не предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
Также возможно заказать отверстия квадратного сечения для профильных систем.
В местах расположения винтов z винты с головкой под торцевой ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
Аксессуары
- Регулируемые ручки рычажного типа GN 911
Техническая информация
Вопрос о продукции
Спросите о серии GN 195-S — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
