Серия GN 193

GN 193-B-S

Т-образные угловые соединительные зажимы

Алюминий, составная сборка

Отверстие-Квадратная форма

Таблица (PDF)

Исполнения серии GN 193

GN 193-B-B

Т-образные угловые соединительные зажимы

Алюминий, составная сборка

GN 193-B-S

Т-образные угловые соединительные зажимы

Алюминий, составная сборка

GN 193-S-B

Т-образные угловые соединительные зажимы

Алюминий, составная сборка

GN 193-S-S

Т-образные угловые соединительные зажимы

Алюминий, составная сборка

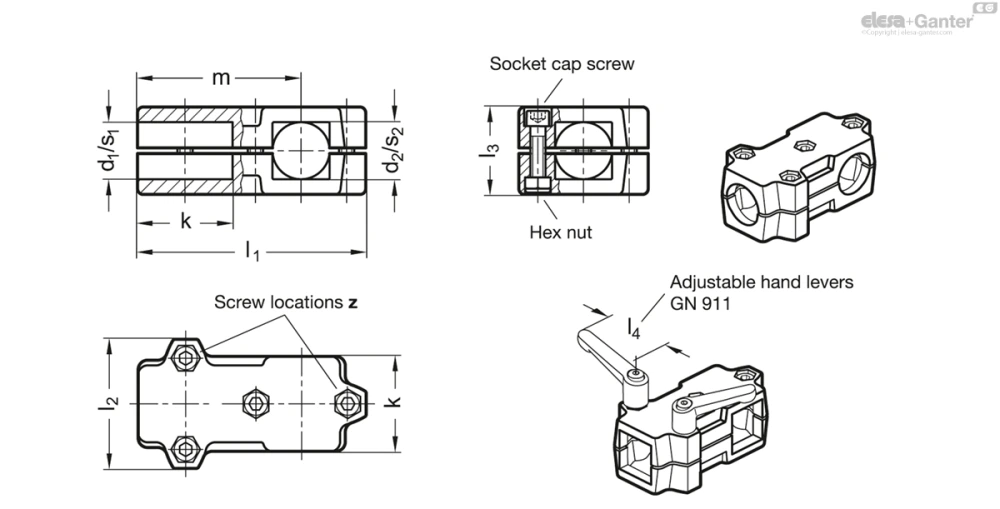

GN 193-B-S

Таблица моделей — Т-образные угловые соединительные зажимы

Артикул	d_1Bore	s_2Square	k Длина зажимная	l₁	l₂	l₃	m	z Расположение винтов	Рекомендуемый вспомогательный ручной рычаг GN 911 для z l4	Вес (г)
GN 193-B20-V20-50-2-SW	B 20	V 20	50	120	68	46	86	M8-35	63 \| 78	476
GN 193-B20-V20-50-2-BL	B 20	V 20	50	120	68	46	86	M8-35	63 \| 78	476
GN 193-B25-V25-50-2-SW	B 25	V 25	50	120	68	46	86	M8-35	63 \| 78	452
GN 193-B25-V25-50-2-BL	B 25	V 25	50	120	68	46	86	M8-35	63 \| 78	452
GN 193-B30-V30-50-2-SW	B 30	V 30	50	120	68	46	86	M8-35	63 \| 78	428
GN 193-B30-V30-50-2-BL	B 30	V 30	50	120	68	46	86	M8-35	63 \| 78	428
GN 193-B30-V30-60-2-SW	B 30	V 30	60	141	79	59	101.5	M8-50	63 \| 78	762
GN 193-B30-V30-60-2-BL	B 30	V 30	60	141	79	59	101.5	M8-50	63 \| 78	444
GN 193-B35-V35-60-2-SW	B 35	V 35	60	141	79	59	101.5	M8-50	63 \| 78	740
GN 193-B35-V35-60-2-BL	B 35	V 35	60	141	79	59	101.5	M8-50	63 \| 78	444
GN 193-B40-V40-60-2-SW	B 40	V 40	60	141	79	59	101.5	M8-50	63 \| 78	762
GN 193-B40-V40-60-2-BL	B 40	V 40	60	141	79	59	101.5	M8-50	63 \| 78	444
GN 193-B40-V40-76-2-SW	B 40	V 40	76	176	98	70	127	M10-60	78 \| 92	1118
GN 193-B40-V40-76-2-BL	B 40	V 40	76	176	98	70	127	M10-60	78 \| 92	1118
GN 193-B45-V45-76-2-SW	B 45	V 45	76	176	98	70	127	M10-60	78 \| 92	1138
GN 193-B45-V45-76-2-BL	B 45	V 45	76	176	98	70	127	M10-60	78 \| 92	1138
GN 193-B50-V50-76-2-SW	B 50	V 50	76	176	98	70	127	M10-60	78 \| 92	1086
GN 193-B50-V50-76-2-BL	B 50	V 50	76	176	98	70	127	M10-60	78 \| 92	1086

3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 2: с четырьмя винтами с головкой под торцевой ключ из нержавеющей стали DIN 912

Алюминий

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Гладкий, матовые, дробеструйная обработка BL

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Рабочие отверстия Т-образных угловых соединительных зажимов GN 193 не подвергались механической обработке и не предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.

Также возможно заказать отверстия квадратного сечения для профильных систем.

В местах расположения винтов z винты с головкой под торцевой ключ позволяют уменьшить сечение отверстия для зажима.

Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
