Серия GN 192.5

GN 192.5-A

Т-образные угловые соединительные зажимы

Нержавеющая сталь

Без уплотнений

Таблица (PDF)

Исполнения серии GN 192.5

GN 192.5-A

Т-образные угловые соединительные зажимы

Нержавеющая сталь

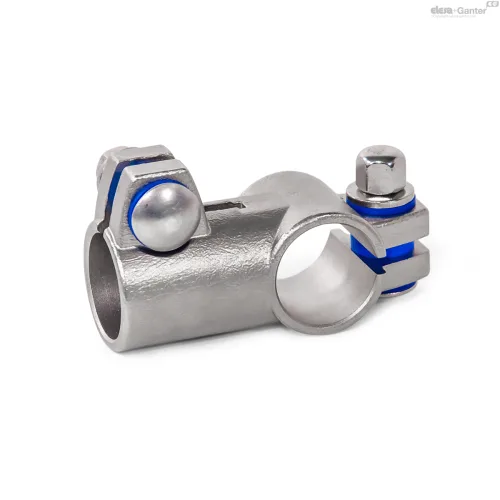

GN 192.5-B

Т-образные угловые соединительные зажимы

Нержавеющая сталь

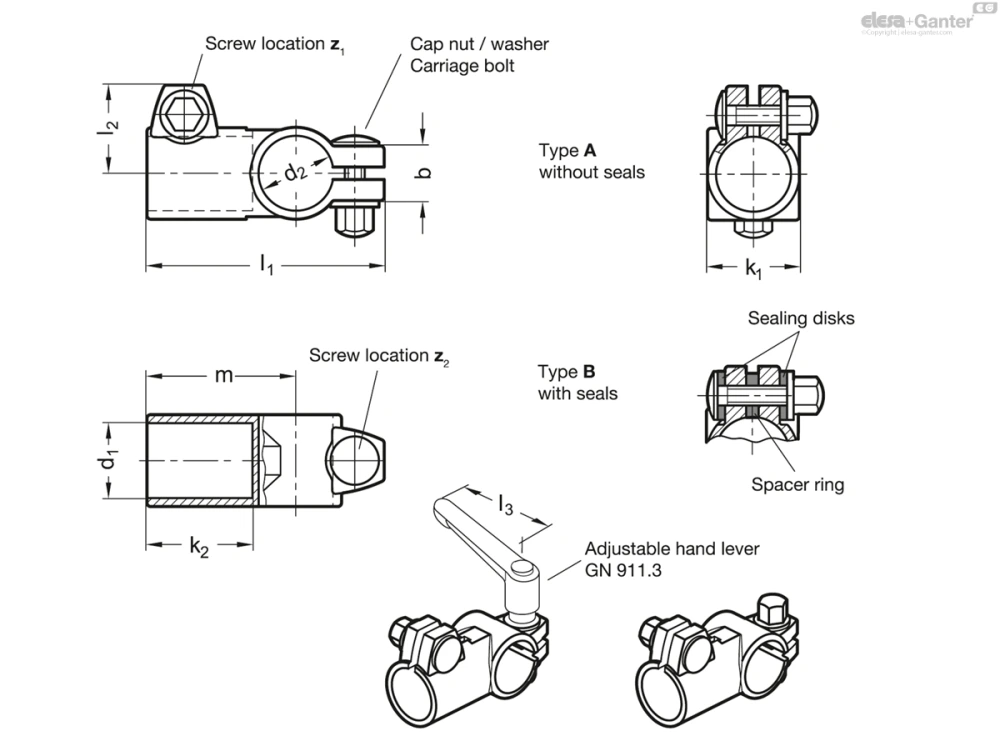

GN 192.5-A

Таблица моделей — Т-образные угловые соединительные зажимы

Артикул	d₁	d₂	b	k₁	k₂	l₁	l₂	m	z_1Screw location	z_2Screw location	Рекомендуемый вспомогательный ручной рычаг GN 911.3 для z1 l3	Рекомендуемый вспомогательный ручной рычаг GN 911.3 для z2 l3	Вес (г)	В корзину
GN 192.5-B30-B30-A-4	B 30	B 30	22	37	42	96	35	60	M 8	M 8	63 \| 78	63 \| 78	320
GN 192.5-B50-B50-A-4	B 50	B 50	30	65	75	151.5	48.5	103	M 10	M 10	78 \| 92	78 \| 92	1023

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без уплотнений

Тип B: с уплотнениями

Нержавеющая сталь AISI CF-8

матовая отделка, дробеструйная обработка

Идентификационный номер

№ 4: с 2 накидными гайками из нержавеющей стали DIN 917

Болт с квадратным подголовком DIN 603

Нержавеющая сталь

Накидные гайки DIN 917 / Шайбы

Нержавеющая сталь

Уплотнения

Уплотнительные прокладки

Пластик (полиацеталь POM)

Разделительное кольцо

Силиконовая резина, твёрдость по Шору (40...60)А

Информация

Рабочие отверстия Т-образных угловых соединительных зажимов 192.5 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462.

В местах расположения винтов z1 / z2 болты с квадратным подголовком и накидные гайки позволяют уменьшить сечение отверстия для зажима. Тип B оснащён уплотнениями на местах расположения винтов.

Для быстрого зажима без использования инструментов можно заменить накидные гайки на регулируемые ручки рычажного типа GN 911.3, перечисленные в таблице в качестве принадлежностей.
