Серия GN 191
GN 191-NI
Т-образные угловые соединительные зажимы
Алюминий / нержавеющая сталь
Нержавеющая сталь
Исполнения серии GN 191
Изображения

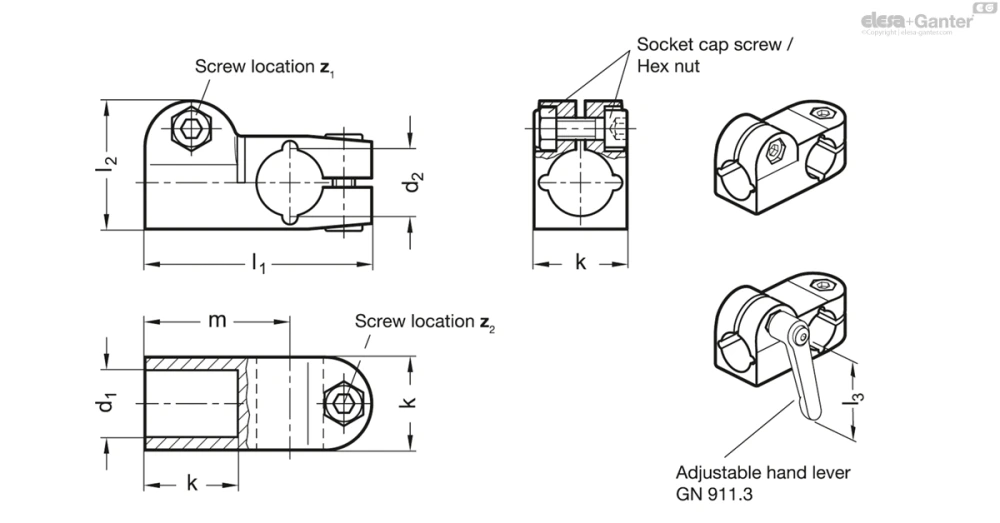

Схемы
GN 191-NI
Таблица моделей — Т-образные угловые соединительные зажимы
| Артикул |
|
|
k Длина зажимная | l1 | l2 | m | z1Screw location | z2Screw location | Рекомендуемый вспомогательный ручной рычаг GN 911.3 для z1 l3 | Рекомендуемый вспомогательный ручной рычаг GN 911.3 для z2 l3 |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 191-B12-B12-2-NI | B 12 | B 12 | 25 | 61 | 34.5 | 39 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 240 | |
| GN 191-B14-B14-2-NI | B 14 | B 14 | 25 | 61 | 34.5 | 39 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 220 | |
| GN 191-B15-B15-2-NI | B 15 | B 15 | 25 | 61 | 34.5 | 39 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 210 | |
| GN 191-B16-B16-2-NI | B 16 | B 16 | 25 | 61 | 34.5 | 39 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 200 | |
| GN 191-B18-B18-2-NI | B 18 | B 18 | 25 | 61 | 34.5 | 39 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 175 | |
| GN 191-B20-B20-2-NI | B 20 | B 20 | 25 | 61 | 34.5 | 39 | M6-20 | M6-20 | 45 | 63 | 45 | 63 | 140 |
Характеристики
Идентификационный номер
№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912
Вариант исполнения из алюминия
С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
Гладкий, матовые, дробеструйная обработка BL
Вариант исполнения из нержавеющей стали
Нержавеющая сталь AISI CF-8 NI
матовая отделка, дробеструйная обработка
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия Т-образных угловых соединительных зажимов GN 191 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
В местах расположения винтов z1 / z2 винты с головкой под торцевой ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 / GN 911.3 перечисленные в таблице в качестве принадлежностей.
Аксессуары
По запросу
- d1 / d2 с различными отверстиями
