Серия GN 167
GN 167-S
Соединительные зажимы с широкой опорной пластиной
Фланцевые зажимы алюминиевые
Квадратная форма
Исполнения серии GN 167
Изображения

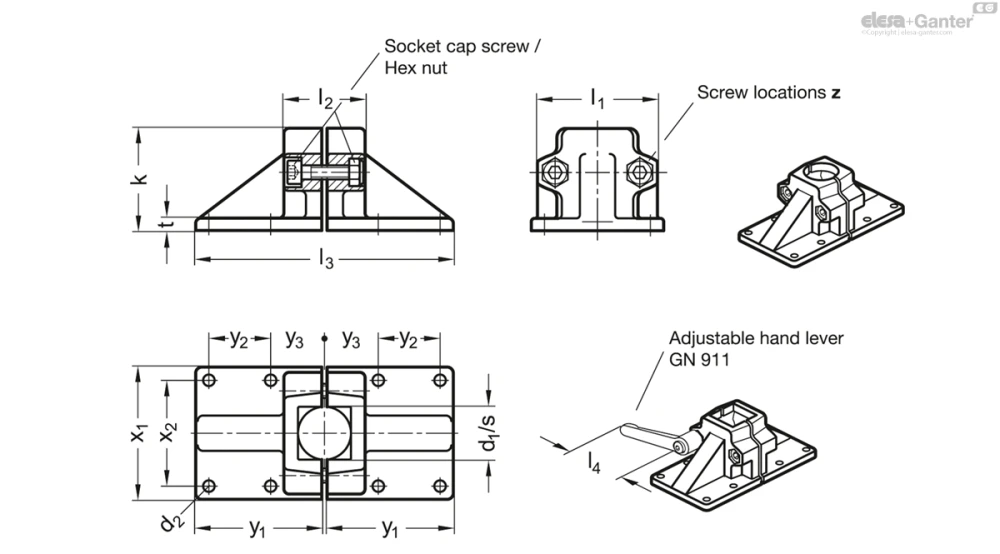

Схемы
GN 167-S
Таблица моделей — Соединительные зажимы с широкой опорной пластиной
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 167-V20-2-SW | V 20 | 7 | 58 | 69 | 46 | 146 | 7 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 | 78 | 398 | |
| GN 167-V20-2-BL | V 20 | 7 | 58 | 69 | 46 | 146 | 7 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 | 78 | 398 | |
| GN 167-V25-2-SW | V 25 | 7 | 58 | 69 | 46 | 146 | 7 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 | 78 | 374 | |
| GN 167-V25-2-BL | V 25 | 7 | 58 | 69 | 46 | 146 | 7 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 | 78 | 374 | |
| GN 167-V30-2-SW | V 30 | 7 | 58 | 69 | 46 | 146 | 7 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 | 78 | 368 | |
| GN 167-V30-2-BL | V 30 | 7 | 58 | 69 | 46 | 146 | 7 | 75 | 60 | 72 | 35 | 30 | M8-35 | 63 | 78 | 368 | |
| GN 167-V40-2-SW | V 40 | 11 | 91 | 98 | 70 | 219 | 14 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 | 92 | 1176 | |
| GN 167-V40-2-BL | V 40 | 11 | 91 | 98 | 70 | 219 | 14 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 | 92 | 1176 | |
| GN 167-V45-2-SW | V 45 | 11 | 91 | 98 | 70 | 219 | 14 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 | 92 | 1260 | |
| GN 167-V45-2-BL | V 45 | 11 | 91 | 98 | 70 | 219 | 14 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 | 92 | 1148 | |
| GN 167-V50-2-SW | V 50 | 11 | 91 | 98 | 70 | 219 | 14 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 | 92 | 1094 | |
| GN 167-V50-2-BL | V 50 | 11 | 91 | 98 | 70 | 219 | 14 | 115 | 90 | 108 | 50 | 45 | M10-60 | 78 | 92 | 1150 | |
| GN 167-V60-2-SW | V 60 | 11 | 100 | 108.5 | 82 | 260 | 14 | 125 | 100 | 128 | 52 | 65.5 | M10-70 | - | 1700 | |
| GN 167-V60-2-BL | V 60 | 11 | 100 | 108.5 | 82 | 260 | 14 | 125 | 100 | 128 | 52 | 65.5 | M10-70 | - | 1700 |
Характеристики
Идентификационный номер
№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия соединительных зажимов с широкой опорной пластиной GN 167 не подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
Также возможно заказать отверстия квадратного сечения для профильных систем.
В местах расположения винтов z винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
