Серия GN 165
GN 165-B
Соединительные зажимы с опорной пластиной
Фланцевые зажимы алюминиевые
Отверстие
Исполнения серии GN 165
Изображения

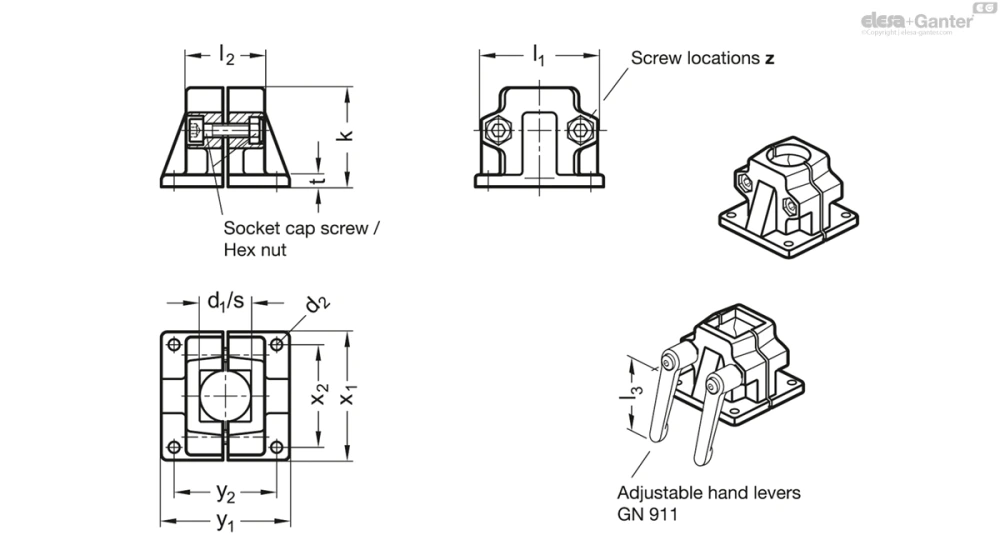

Схемы
GN 165-B
Таблица моделей — Соединительные зажимы с опорной пластиной
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 165-B20-2-SW | B 20 | 7 | 58 | 69 | 46 | 7 | 75 | 60 | 75 | 60 | M8-35 | 63 | 78 | 300 | |
| GN 165-B20-2-BL | B 20 | 7 | 58 | 69 | 46 | 7 | 75 | 60 | 75 | 60 | M8-35 | 63 | 78 | 300 | |
| GN 165-B25-2-SW | B 25 | 7 | 58 | 69 | 46 | 7 | 75 | 60 | 75 | 60 | M8-35 | 63 | 78 | 298 | |
| GN 165-B25-2-BL | B 25 | 7 | 58 | 69 | 46 | 7 | 75 | 60 | 75 | 60 | M8-35 | 63 | 78 | 298 | |
| GN 165-B30-2-SW | B 30 | 7 | 58 | 69 | 46 | 7 | 75 | 60 | 75 | 60 | M8-35 | 63 | 78 | 282 | |
| GN 165-B30-2-BL | B 30 | 7 | 58 | 69 | 46 | 7 | 75 | 60 | 75 | 60 | M8-35 | 63 | 78 | 282 | |
| GN 165-B40-2-SW | B 40 | 11 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10-60 | 78 | 92 | 946 | |
| GN 165-B40-2-BL | B 40 | 11 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10-60 | 78 | 92 | 946 | |
| GN 165-B42-2-SW | B 42 | 11 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10-60 | 78 | 92 | 905 | |
| GN 165-B42-2-BL | B 42 | 11 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10-60 | 78 | 92 | 905 | |
| GN 165-B45-2-SW | B 45 | 11 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10-60 | 78 | 92 | 878 | |
| GN 165-B45-2-BL | B 45 | 11 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10-60 | 78 | 92 | 878 | |
| GN 165-B48-2-SW | B 48 | 11 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10-60 | 78 | 92 | 840 | |
| GN 165-B48-2-BL | B 48 | 11 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10-60 | 78 | 92 | 840 | |
| GN 165-B50-2-SW | B 50 | 11 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10-60 | 78 | 92 | 810 | |
| GN 165-B50-2-BL | B 50 | 11 | 91 | 98 | 70 | 14 | 115 | 90 | 119 | 90 | M10-60 | 78 | 92 | 810 |
Характеристики
Идентификационный номер
№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия зажимов с опорной пластиной GN 165 не подвергались механической обработке и предназначены для GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
Также возможно заказать отверстия квадратного сечения для профильных систем.
В местах расположения винтов z, винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
Аксессуары
- Регулируемые ручки рычажного типа GN 911
