Серия GN 163.5
GN 163.5-B
Соединительные зажимы с опорной пластиной
Нержавеющая сталь
С уплотнениями
Исполнения серии GN 163.5
Изображения
Схемы

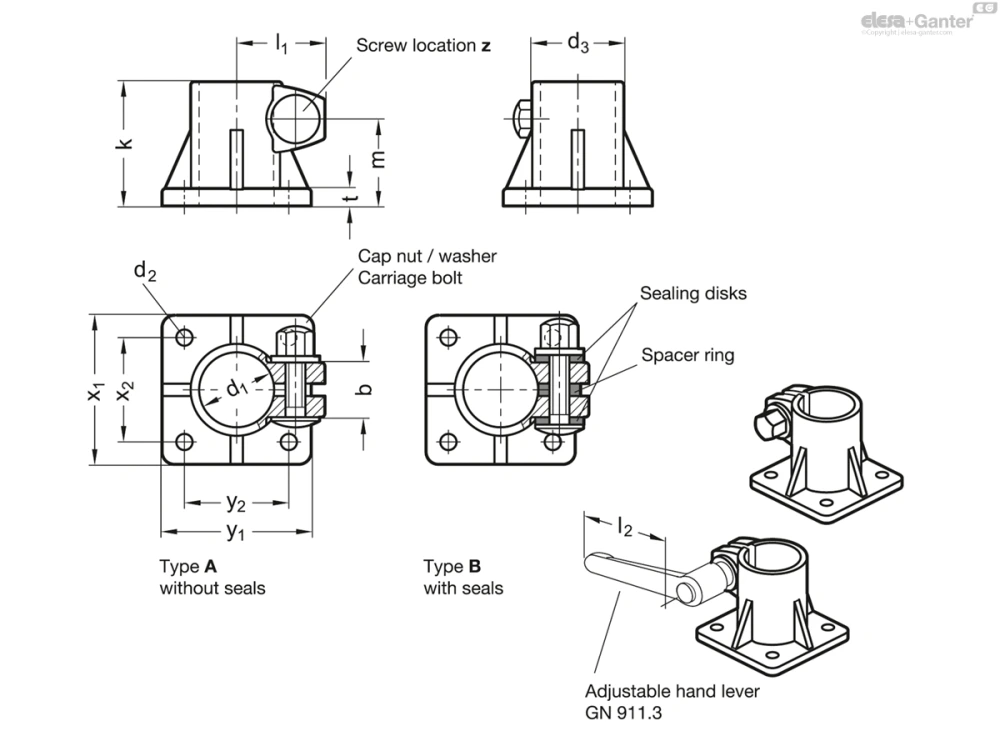

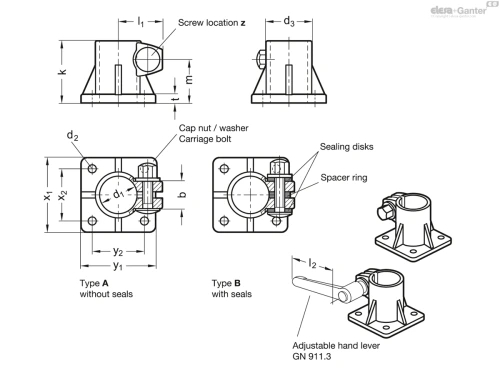

GN 163.5-B
Таблица моделей — Соединительные зажимы с опорной пластиной
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 163.5-B30-B-4 | B 30 | 22 | 6.5 | 37 | 50 | 36 | 35 | 6.5 | 60 | 42 | 60 | 42 | M 8 | 63 | 78 | 265 | |
| GN 163.5-B50-B-4 | B 50 | 30 | 10.7 | 60 | 85 | 48.5 | 60 | 9 | 105 | 74 | 105 | 74 | M 10 | 78 | 92 | 1168 |
Характеристики
Типы
- Тип A: без уплотнений
- Тип B: с уплотнениями
Идентификационный номер
- № 4: с накидной гайкой из нержавеющей стали DIN 917
Нержавеющая сталь AISI CF-8
матовая отделка, дробеструйная обработка
Болт с квадратным подголовком DIN 603
Нержавеющая сталь
Накидные гайки DIN 917 / Шайбы
Нержавеющая сталь
Уплотнения
- Уплотнительные прокладки
Пластик (полиацеталь POM)
- Разделительное кольцо
Силиконовая резина, твёрдость по Шору (40...60)А
Информация
Рабочие отверстия соединительных зажимов опорной пластины GN 163.5 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
В месте расположения винтов z болт с квадратным подголовком и накидная гайка позволяют уменьшить сечение отверстия для зажима. Тип B оснащён уплотнениями на месте расположения винтов.
Для зажима без использования инструментов можно заменить накидную гайку на регулируемую ручку рычажного типа GN 911.3 перечисленные в таблице в качестве принадлежностей.
Аксессуары
- Регулируемые ручки рычажного типа GN 911.3
Техническая информация
Вопрос о продукции
Спросите о серии GN 163.5-B — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
