Серия GN 162
GN 162-AL
Соединительные зажимы с опорной пластиной
Алюминий / нержавеющая сталь, с четырьмя монтажными отверстиями
Алюминий
Исполнения серии GN 162
Изображения

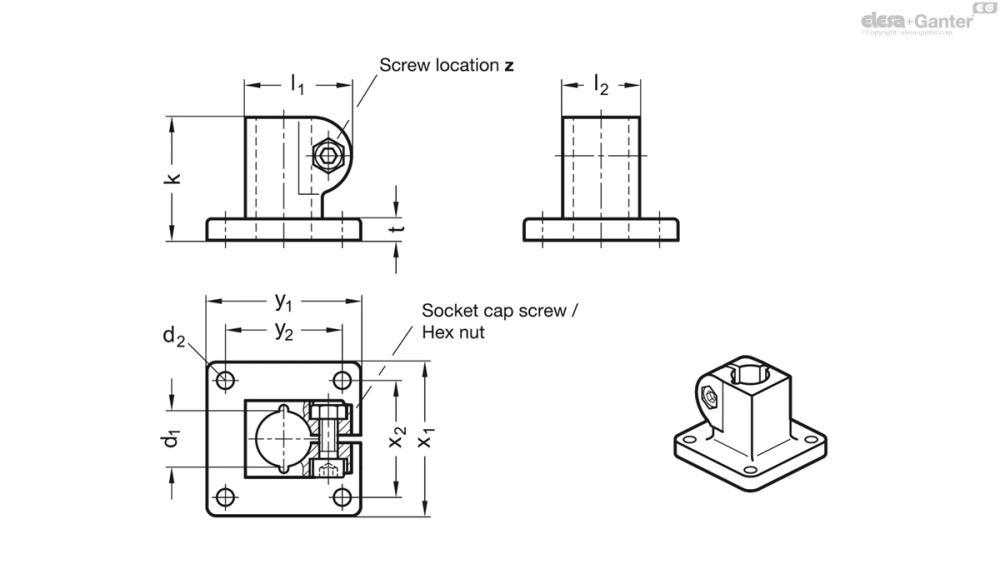

Схемы

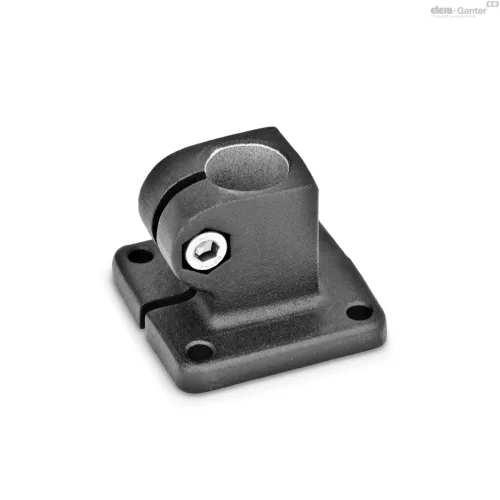

GN 162-AL
Таблица моделей — Соединительные зажимы с опорной пластиной
| Артикул |
|
d2 | k Длина зажимная | l1 | l2 | t | x1 | x2 | y1 | y2 | z Расположение винта |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 162-B10-2-SW | B 10 | 5.5 | 40 | 34.5 | 25 | 7 | 50 | 38 | 50 | 38 | M6-20 | 97 | |
| GN 162-B10-2-BL | B 10 | 5.5 | 40 | 34.5 | 25 | 7 | 50 | 38 | 50 | 38 | M6-20 | 97 | |
| GN 162-B12-2-SW | B 12 | 5.5 | 40 | 34.5 | 25 | 7 | 50 | 38 | 50 | 38 | M6-20 | 93 | |
| GN 162-B12-2-BL | B 12 | 5.5 | 40 | 34.5 | 25 | 7 | 50 | 38 | 50 | 38 | M6-20 | 93 | |
| GN 162-B14-2-SW | B 14 | 5.5 | 40 | 34.5 | 25 | 7 | 50 | 38 | 50 | 38 | M6-20 | 89 | |
| GN 162-B14-2-BL | B 14 | 5.5 | 40 | 34.5 | 25 | 7 | 50 | 38 | 50 | 38 | M6-20 | 84 | |
| GN 162-B15-2-SW | B 15 | 5.5 | 40 | 34.5 | 25 | 7 | 50 | 38 | 50 | 38 | M6-20 | 87 | |
| GN 162-B15-2-BL | B 15 | 5.5 | 40 | 34.5 | 25 | 7 | 50 | 38 | 50 | 38 | M6-20 | 87 | |
| GN 162-B16-2-SW | B 16 | 5.5 | 40 | 34.5 | 25 | 7 | 50 | 38 | 50 | 38 | M6-20 | 85 | |
| GN 162-B16-2-BL | B 16 | 5.5 | 40 | 34.5 | 25 | 7 | 50 | 38 | 50 | 38 | M6-20 | 85 | |
| GN 162-B18-2-SW | B 18 | 5.5 | 40 | 34.5 | 25 | 7 | 50 | 38 | 50 | 38 | M6-20 | 80 | |
| GN 162-B18-2-BL | B 18 | 5.5 | 40 | 34.5 | 25 | 7 | 50 | 38 | 50 | 38 | M6-20 | 80 |
Характеристики
Идентификационный номер
№ 2: с зажимным винтом из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Нержавеющая сталь AISI CF-8 NI
матовая отделка, дробеструйная обработка
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия соединительных зажимов с опорной пластиной GN 162 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
В месте расположения винта z винт с головкой под шестигранный ключ позволяет уменьшить сечение отверстия для зажима.
Техническая информация
Вопрос о продукции
Спросите о серии GN 162-AL — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
