Серия GN 147
GN 147-S
Фланцевые соединительные зажимы
Алюминий, составные, с четырьмя монтажными отверстиями
Квадратная форма
Исполнения серии GN 147
Изображения
Схемы

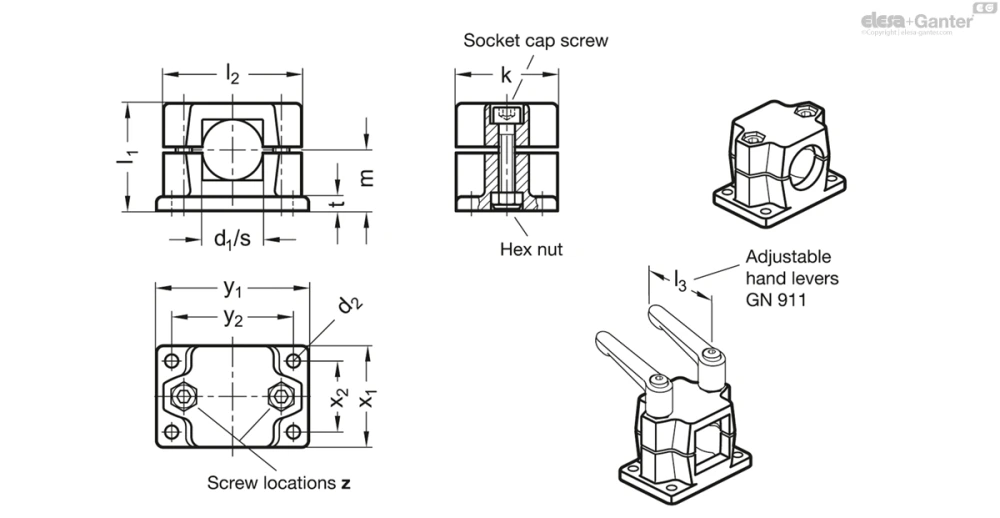

GN 147-S
Таблица моделей — Фланцевые соединительные зажимы
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 147-V20-2-SW | V 20 | 6.5 | 50 | 53 | 68 | 30 | 7 | 50 | 35 | 75 | 60 | M8-40 | 63 | 78 | 242 | |
| GN 147-V20-2-BL | V 20 | 6.5 | 50 | 53 | 68 | 30 | 7 | 50 | 35 | 75 | 60 | M8-40 | 63 | 78 | 240 | |
| GN 147-V25-2-SW | V 25 | 6.5 | 50 | 53 | 68 | 30 | 7 | 50 | 35 | 75 | 60 | M8-40 | 63 | 78 | 230 | |
| GN 147-V25-2-BL | V 25 | 6.5 | 50 | 53 | 68 | 30 | 7 | 50 | 35 | 75 | 60 | M8-40 | 63 | 78 | 230 | |
| GN 147-V30-2-SW | V 30 | 6.5 | 50 | 53 | 68 | 30 | 7 | 50 | 35 | 75 | 60 | M8-40 | 63 | 78 | 221 | |
| GN 147-V30-2-BL | V 30 | 6.5 | 50 | 53 | 68 | 30 | 7 | 50 | 35 | 75 | 60 | M8-40 | 63 | 78 | 220 | |
| GN 147-V40-2-SW | V 40 | 11 | 76 | 81.5 | 98 | 46.5 | 14 | 76 | 50 | 115 | 90 | M10-65 | 78 | 92 | 643 | |
| GN 147-V40-2-BL | V 40 | 11 | 76 | 81.5 | 98 | 46.5 | 14 | 76 | 50 | 115 | 90 | M10-65 | 78 | 92 | 680 | |
| GN 147-V45-2-SW | V 45 | 11 | 76 | 81.5 | 98 | 46.5 | 14 | 76 | 50 | 115 | 90 | M10-65 | 78 | 92 | 625 | |
| GN 147-V45-2-BL | V 45 | 11 | 76 | 81.5 | 98 | 46.5 | 14 | 76 | 50 | 115 | 90 | M10-65 | 78 | 92 | 625 | |
| GN 147-V50-2-SW | V 50 | 11 | 76 | 81.5 | 98 | 46.5 | 14 | 76 | 50 | 115 | 90 | M10-65 | 78 | 92 | 610 | |
| GN 147-V50-2-BL | V 50 | 11 | 76 | 81.5 | 98 | 46.5 | 14 | 76 | 50 | 115 | 90 | M10-65 | 78 | 92 | 595 | |
| GN 147-V60-2-SW | V 60 | 11 | 90 | 98 | 108.5 | 56 | 14 | 90 | 64 | 140 | 113 | M10-80 | - | 1185 | |
| GN 147-V60-2-BL | V 60 | 11 | 90 | 98 | 108.5 | 56 | 14 | 90 | 64 | 140 | 113 | M10-80 | - | 1185 |
Характеристики
Идентификационный номер
№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912
Алюминий
- С пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
- Гладкий, матовые, дробеструйная обработка BL
Винт с головкой под торцевой ключ DIN 912
Нержавеющая сталь AISI 304
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия фланцевых соединительных зажимов GN 146 не подвергались механической обработке и не предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
Также возможно заказать отверстия квадратного сечения для профильных систем.
В местах расположения винтов z винты с головкой под шестигранный ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 перечисленные в таблице в качестве принадлежностей.
