Серия GN 146.5

GN 146.5-B

Фланцевые соединительные зажимы

Нержавеющая сталь, с четырьмя монтажными отверстиями

С уплотнениями

Таблица (PDF)

Исполнения серии GN 146.5

GN 146.5-A

Фланцевые соединительные зажимы

Нержавеющая сталь, с четырьмя монтажными отверстиями

GN 146.5-B

Фланцевые соединительные зажимы

Нержавеющая сталь, с четырьмя монтажными отверстиями

GN 146.5-B

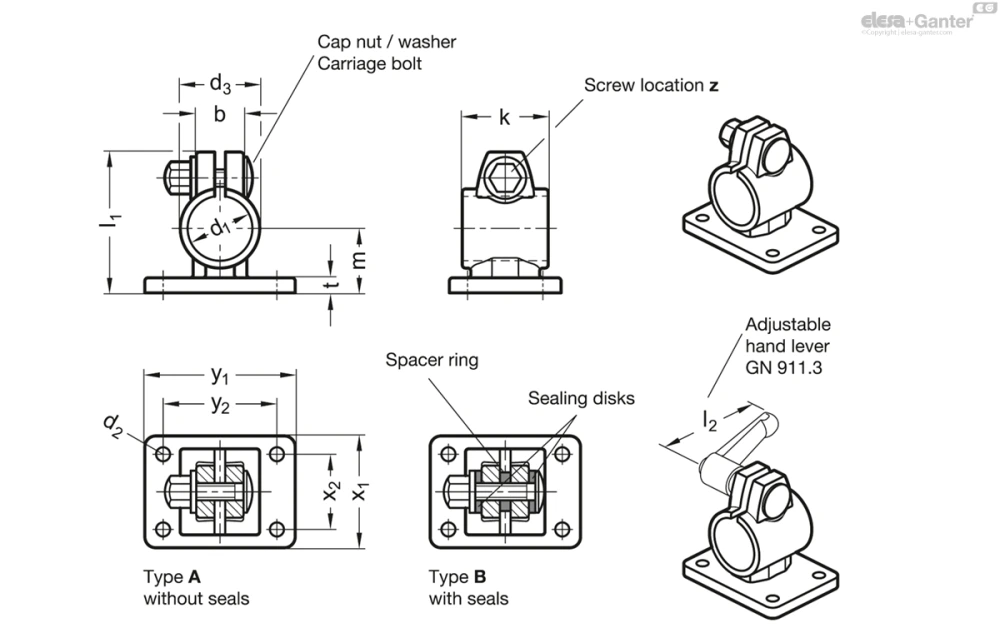

Таблица моделей — Фланцевые соединительные зажимы

Артикул	d_1Bore	b	d₂	d₃	k Длина зажимная	l₁	m	t	x₁	x₂	y₁	y₂	z Расположение винта	Рекомендуемый вспомогательный ручной рычаг GN 911.3 для z l2	Вес (г)
GN 146.5-B30-B-4	B 30	22	6.5	37	40	66	30	7	52	35	70	53	M 8	63 \| 78	270
GN 146.5-B40-B-4	B 40	28	8.5	50.2	56	86	42	7.6	78	52	108	82	M 10	78 \| 92	743
GN 146.5-B50-B-4	B 50	30	10.7	60	65	98.5	50	9	92	62	128	98	M 10	78 \| 92	1081

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без уплотнений

Тип B: с уплотнениями

Идентификационный номер

№ 4: с накидной гайкой из нержавеющей стали DIN 917

Нержавеющая сталь AISI CF-8

матовая отделка, дробеструйная обработка

Болт с квадратным подголовком DIN 603

Нержавеющая сталь

Накидные гайки DIN 917 / шайбы

Нержавеющая сталь

Уплотнения

Уплотнительные прокладки

Пластик (полиацеталь POM)

Разделительное кольцо

Силиконовая резина, твёрдость по Шору (40...60)А

Информация

Рабочие отверстия фиксаторов фланцевых соединительных зажимов GN 146.5 подвергались механической обработке и предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.

В месте расположения винтов z болт с квадратным подголовком и накидная гайка позволяют уменьшить сечение отверстия для зажима. Тип B оснащён уплотнениями на месте расположения винтов.

Для зажима без использования инструментов можно заменить накидную гайку на регулируемую ручку рычажного типа GN 911.3 перечисленные в таблице в качестве принадлежностей.
