Серия GN 141
GN 141-S-B
Двусторонние зажимные соединители фланцевые
Алюминий, многодетальная сборка
Отверстие-Квадратная форма
Исполнения серии GN 141
GN 141-B-B
Двусторонние зажимные соединители фланцевые
Алюминий, многодетальная сборка
GN 141-B-S
Двусторонние зажимные соединители фланцевые
Алюминий, многодетальная сборка
GN 141-S-B
Двусторонние зажимные соединители фланцевые
Алюминий, многодетальная сборка
GN 141-S-S
Двусторонние зажимные соединители фланцевые
Алюминий, многодетальная сборка
Изображения

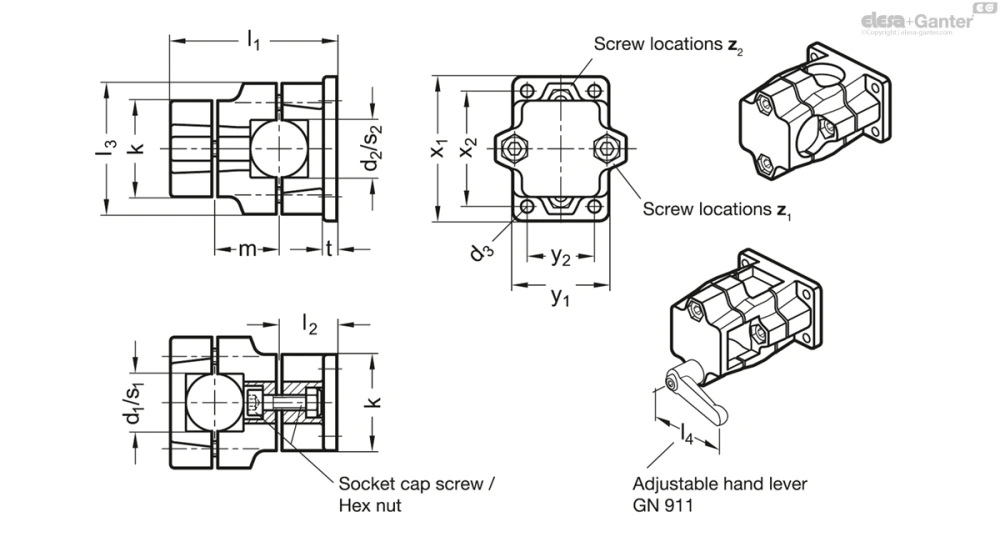

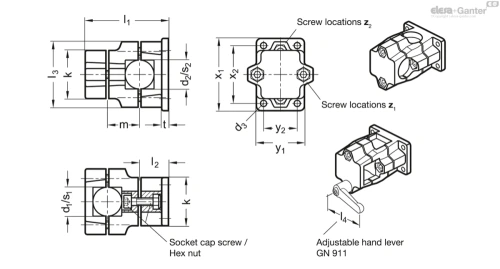

Схемы
GN 141-S-B
Таблица моделей — Двусторонние зажимные соединители фланцевые
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 141-V20-B20-2-SW | V 20 | B 20 | 6.5 | 50 | 86 | 30 | 68 | 33.5 | 7 | 75 | 60 | 50 | 35 | M8-30 | M8-35 | 63 | 78 | 396 | |
| GN 141-V20-B20-2-BL | V 20 | B 20 | 6.5 | 50 | 86 | 30 | 68 | 33.5 | 7 | 75 | 60 | 50 | 35 | M8-30 | M8-35 | 63 | 78 | 396 | |
| GN 141-V25-B25-2-SW | V 25 | B 25 | 6.5 | 50 | 86 | 30 | 68 | 33.5 | 7 | 75 | 60 | 50 | 35 | M8-30 | M8-35 | 63 | 78 | 375 | |
| GN 141-V25-B25-2-BL | V 25 | B 25 | 6.5 | 50 | 86 | 30 | 68 | 33.5 | 7 | 75 | 60 | 50 | 35 | M8-30 | M8-35 | 63 | 78 | 375 | |
| GN 141-V30-B30-2-SW | V 30 | B 30 | 6.5 | 50 | 86 | 30 | 68 | 33.5 | 7 | 75 | 60 | 50 | 35 | M8-30 | M8-35 | 63 | 78 | 356 | |
| GN 141-V30-B30-2-BL | V 30 | B 30 | 6.5 | 50 | 86 | 30 | 68 | 33.5 | 7 | 75 | 60 | 50 | 35 | M8-30 | M8-35 | 63 | 78 | 356 | |
| GN 141-V40-B40-2-SW | V 40 | B 40 | 11 | 76 | 136 | 46 | 98 | 55 | 14 | 115 | 90 | 76 | 50 | M10-50 | M10-50 | 78 | 92 | 1034 | |
| GN 141-V40-B40-2-BL | V 40 | B 40 | 11 | 76 | 136 | 46 | 98 | 55 | 14 | 115 | 90 | 76 | 50 | M10-50 | M10-50 | 78 | 92 | 1034 | |
| GN 141-V45-B45-2-SW | V 45 | B 45 | 11 | 76 | 136 | 46 | 98 | 55 | 14 | 115 | 90 | 76 | 50 | M10-50 | M10-50 | 78 | 92 | 980 | |
| GN 141-V45-B45-2-BL | V 45 | B 45 | 11 | 76 | 136 | 46 | 98 | 55 | 14 | 115 | 90 | 76 | 50 | M10-50 | M10-50 | 78 | 92 | 980 | |
| GN 141-V50-B50-2-SW | V 50 | B 50 | 11 | 76 | 136 | 46 | 98 | 55 | 14 | 115 | 90 | 76 | 50 | M10-50 | M10-50 | 78 | 92 | 959 | |
| GN 141-V50-B50-2-BL | V 50 | B 50 | 11 | 76 | 136 | 46 | 98 | 55 | 14 | 115 | 90 | 76 | 50 | M10-50 | M10-50 | 78 | 92 | 959 |
Характеристики
Идентификационный номер
- № 2: с 4 винтами с головкой под торцевой ключ из нержавеющей стали ISO 4762
Соединительный зажим
Алюминий
- С пластиковым покрытием
- Чёрный цвет, RAL 9005, текстурированная отделка SW
- Гладкая поверхность, матовая отделка, дробеструйная обработка BL
Винты с головкой под торцевой ключ ISO 4762
Нержавеющая сталь
Шестигранные гайки DIN 985
Нержавеющая сталь
Самоблокирующиеся при помощи полиамидного кольца
Информация
Рабочие отверстия фланцевых двусторонних зажимных соединителей GN 141 не подвергались механической обработке и не предназначены для конструкционных труб GN 990 или DIN 2391, DIN 2395 и DIN 2462 соответственно.
Также возможно заказать отверстия квадратного сечения для профильных систем.
В местах расположения винтов z1 / z2 винты с головкой под торцевой ключ позволяют уменьшить сечение отверстия для зажима.
Для зажима без использования инструментов можно заменить винты с головкой под торцевой ключ z1 на регулируемые ручки рычажного типа GN 911 перечисленные в таблице в качестве принадлежностей.
Аксессуары
- GN 911 Регулируемые ручки рычажного типa
Техническая информация
