Серия GN 1140
GN 1140-S
Удерживающие втулки
Нержавеющая сталь, для штифтов с шариковыми фиксаторами / установочных штифтов
С потайной головкой
Исполнения серии GN 1140
Изображения
Схемы

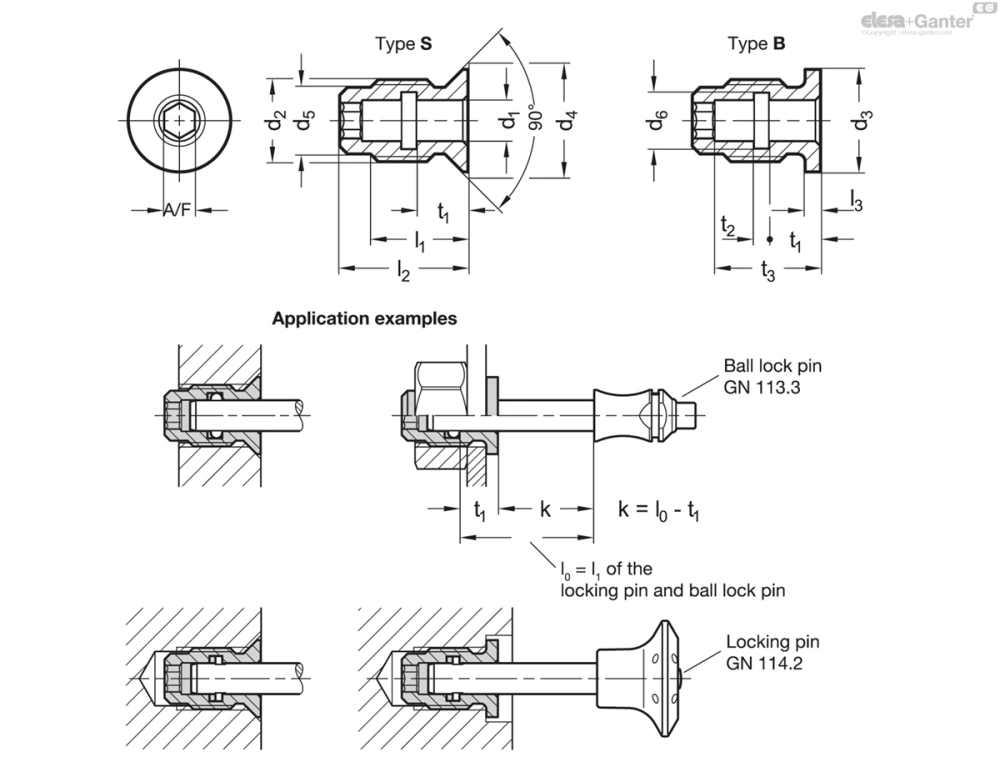

GN 1140-S
Таблица моделей — Удерживающие втулки
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 1140-5-M12-S-NI | 5 +0.10/+0.02 | M 12 | 18 | 9.4 | 6.5 | 16.5 | 21 | 4 | 10 | 1.5 | 17.5 | 14 | |
| GN 1140-6-M14-S-NI | 6 +0.10/+0.02 | M 14 | 20 | 11.4 | 8.2 | 17.5 | 23 | 5 | 10 | 2.5 | 18.5 | 20 | |
| GN 1140-8-M16-S-NI | 8 +0.10/+0.02 | M 16 | 22 | 13 | 11.1 | 19.5 | 25 | 6 | 10 | 3 | 20.5 | 25 | |
| GN 1140-10-M20-S-NI | 10 +0.15/+0.05 | M 20 | 27 | 16.4 | 13.4 | 21.5 | 28 | 8 | 10 | 4 | 22 | 44 | |
| GN 1140-12-M24-S-NI | 12 +0.15/+0.05 | M 24 | 32 | 19.6 | 15.4 | 29.5 | 39 | 10 | 20 | 5 | 33.5 | 89 | |
| GN 1140-16-M30-S-NI | 16 +0.15/+0.05 | M 30 | 38 | 25 | 20.3 | 33.5 | 43 | 10 | 20 | 7 | 36.5 | 147 |
Характеристики
Типы
- Тип B: с кольцевым выступом
- Тип S: с потайной головкой
Нержавеющая сталь AISI 303 NI
Информация
Удерживающие втулки GN 1140 предназначены для штифтов с шариковыми фиксаторами, таких как GN 113.3, или установочных штифтов GN 114.2 . Они используются для случаев, когда имеющаяся толщина стенки меньше, или для монтажа в глухое отверстие. Кроме того, они обеспечивают усиление, когда установочный штифт или штифт с шариковым фиксатором используется с мягкими, деликатными материалами.
Тип B устанавливает определённую глубину ввинчивания благодаря кольцевому выступу. Тип S с потайной головкой позволяет отцентрованный, утопленный монтаж в легко созданном отверстии.
Удерживающие втулки подходят для следующих установочных штифтов или штифтов с шариковыми фиксаторами: GN 113.3, GN 113.4, GN 113.5, GN 113.6, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 113.11, GN 113.12, GN 113.30, GN 114.2, GN 114.3, GN 114.6, GN 124.2, GN 124.3, GN 214.2, GN 214.3, GN 214.6.
Техническая информация
Вопрос о продукции
Спросите о серии GN 1140-S — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
