Серия GN 1140-S

GN 1140-5-M12-S-NI

Удерживающие втулки

Удерживающие втулки

Нержавеющая сталь, для штифтов с шариковыми фиксаторами / установочных штифтов

INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ).
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

GN 1140-5-M12-S-NI — Удерживающие втулки

Схемы

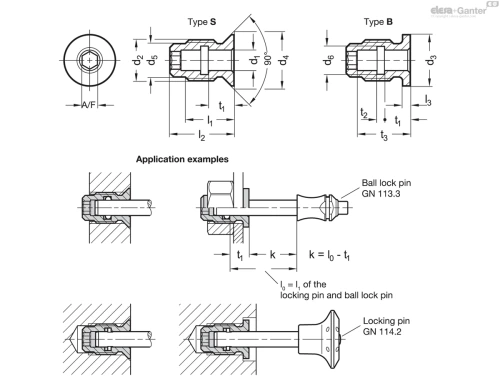

Схема GN 1140-S

GN 1140-5-M12-S-NI

Технические характеристики — Удерживающие втулки

d1
5 +0.10/+0.02
d2
M 12
d4
18
d5
9.4
d6
6.5
l1≈
16.5
l2
21
A/F
4
t1
10
t2
1.5
t3
17.5
Weight (in g)
14
Вес (г)
14

Все модели серии GN 1140-S (6) →

Характеристики

Типы

  • Тип B: с кольцевым выступом
  • Тип S: с потайной головкой

Нержавеющая сталь AISI 303 NI

Информация

Удерживающие втулки GN 1140 предназначены для штифтов с шариковыми фиксаторами, таких как GN 113.3, или установочных штифтов GN 114.2 . Они используются для случаев, когда имеющаяся толщина стенки меньше, или для монтажа в глухое отверстие. Кроме того, они обеспечивают усиление, когда установочный штифт или штифт с шариковым фиксатором используется с мягкими, деликатными материалами.

Тип B устанавливает определённую глубину ввинчивания благодаря кольцевому выступу. Тип S с потайной головкой позволяет отцентрованный, утопленный монтаж в легко созданном отверстии.

Удерживающие втулки подходят для следующих установочных штифтов или штифтов с шариковыми фиксаторами: GN 113.3, GN 113.4, GN 113.5, GN 113.6, GN 113.7, GN 113.8, GN 113.9, GN 113.10, GN 113.11, GN 113.12, GN 113.30, GN 114.2, GN 114.3, GN 114.6, GN 124.2, GN 124.3, GN 214.2, GN 214.3, GN 214.6.

Техническая информация
